LM5070系列 3 类 PoE PD，带反激式 DC-DC 控制器，带可调节 UVLO数据手册

LM5070 电源接口端口和脉宽调制 （PWM） 控制器提供 适用于连接到以太网供电 （PoE） 的受电设备 （PD） 的完整集成解决方案 系统。LM5070 集成了一个 80V、400mA 线路连接开关和相关控制，用于 完全符合IEEE 802.3af标准的接口，具有全功能电流模式脉宽调制器 DC-DC 转换器。控制器接口和开关模式之间的所有电源排序要求 电源 （SMPS） 集成到 IC 中。有两种选择可供选择，提供 80% 带斜率补偿（在 –80 后缀上）器件或 50% 最大占空比的最大占空比限制 循环限制，并且（–50后缀）器件上没有斜率补偿。
*附件：lm5070.pdf

特性

• 完全兼容 802.3af 电源接口端口
• 80V、1Ω、400 mA 内部 MOSFET
• 可编程浪涌电流限制
• 检测电阻断开功能
• 可编程分类电流
• 具有可编程迟滞的可编程欠压锁定
• 热关断保护
• 电流模式脉宽调制器
• 支持隔离和非隔离应用
• 用于非隔离应用的误差放大器和基准电压源
• 可编程振荡器频率
• 可编程软启动
• 80% 最大占空比限制器，斜率补偿（-80 器件）
• 50% 最大占空比限制器，无斜率补偿（-50 器件）
• 800 mA 峰值栅极驱动器

参数

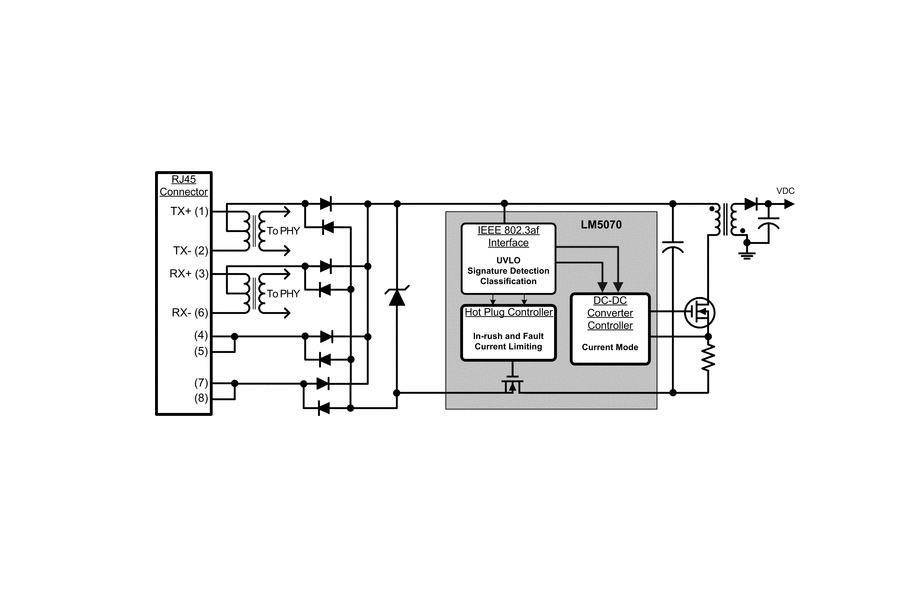

方框图

?1. 产品概述?
LM5070是德州仪器（TI）推出的集成式以太网供电（PoE）受电设备（PD）接口与PWM控制器，完全兼容IEEE 802.3af标准。其主要功能包括：

• ?PoE接口?：集成80V/400mA MOSFET、可编程浪涌电流限制、检测电阻断开功能、分类电流编程及欠压锁定（UVLO）。
• ?PWM控制器?：支持隔离/非隔离应用，含误差放大器、可调振荡器频率（最高1MHz）、软启动及热关断保护。
• ?封装选项?：TSSOP-16和WSON-16（5mm×5mm）两种封装。

?2. 关键特性?

• ?供电接口?：
  • 支持12.95W最大功率（Class 0-3）。
  • 可编程UVLO阈值（最低23V）及滞后电流（10μA）。
  • 默认浪涌电流限制390mA（可通过RCLP引脚编程至75mA-390mA）。
• ?DC-DC控制器?：
  • 电流模式控制，支持同步输入（最高1MHz）。
  • 提供两种版本：LM5070-80（80%占空比限制，带斜率补偿）和LM5070-50（50%占空比限制）。
  • 集成7.8V高压启动稳压器（支持75V输入）。

?3. 应用设计?

• ?典型电路?：文档提供了隔离输出（二极管整流和同步整流）的参考设计图。
• ?布局建议?：电流检测滤波需靠近控制器引脚（CS/ARTN），以减少噪声干扰。
• ?热管理?：热关断阈值165°C，滞后25°C。

?4. 电气参数?

• ?工作范围?：输入电压1.8V-75V，结温-40°C至+125°C。
• ?关键指标?：
  • 分类电压1.5V±5%，误差放大器增益75dB。
  • 振荡器频率误差±12.5%（RT=30.3kΩ时200kHz）。

?5. 版本与封装?

• 后缀“-50”和“-80”区分占空比限制版本，均符合RoHS标准。
• 提供卷带（T&R）和管装（Tube）两种包装形式。

?6. 附加资源?

• 包含典型性能曲线（如浪涌电流vs温度）、引脚功能详述及绝对最大额定值表。
• 修订记录显示文档最后更新于2013年4月（版本G）。

?总结?：LM5070为PoE设备提供高集成度解决方案，适用于网络摄像头、IP电话等需合规供电的场景，其灵活配置和多重保护机制简化了设计复杂度。
