三相全桥智能功率模块（IPM）-CS5755MT产品概述
MOS 电路 三相全桥智能功率模块（IPM）-CS5755MT
产品概述
CS5755MT 是一款高度集成、高可靠性的三相无刷直流电机驱动电路，主要应用于较低功率电机驱动，如风扇电机。其内置了 6 个快恢复 MOSFET 和 3 个半桥 HVIC 栅极驱动电路。内部集成了欠压保护电路，提供了优异的保护和故障安全操作。
由于每一相都有一个独立的负直流端，其电流可以分别单独检测。CS5755MT 提供一个温度感测输出端口，另外内部集成了自举二极管，简化了外围线路。
产品特性
● 内置 6 个快恢复功率 MOSFET
● 内置高压栅极驱动电路（HVIC）
● 内置欠压保护
● 内置自举二极管
● 完全兼容3.3V/5V和15V的MCU的接口,高电平有效.
● 温度感测功能
● 低 EMI 优化设计
● 绝缘级别：1500Vrms/min
● 封装形式：
CS5755MTP：DIP-23H
CS5755MTO：SOP-23H
更多内容，请看规格书
功能框图
产品应用
主要应用于较低功率电机驱动，如风扇电机
风扇
高速风筒
审核编辑：刘清
声明：本文内容及配图由入驻作者撰写或者入驻合作网站授权转载。文章观点仅代表作者本人，不代表电子发烧友网立场。文章及其配图仅供工程师学习之用，如有内容侵权或者其他违规问题，请联系本站处理。
举报投诉
-
MOSFET
+关注
关注
150文章
8757浏览量
221862 -
IPM
+关注
关注
5文章
171浏览量
39591 -
欠压保护
+关注
关注
0文章
53浏览量
11866 -
三相无刷直流电机
+关注
关注
0文章
15浏览量
3136
原文标题：三相全桥智能功率模块（IPM）-CS5755MT
文章出处：【微信号：junmintech，微信公众号：深圳市钧敏科技有限公司】欢迎添加关注！文章转载请注明出处。
发布评论请先 登录
相关推荐
热点推荐

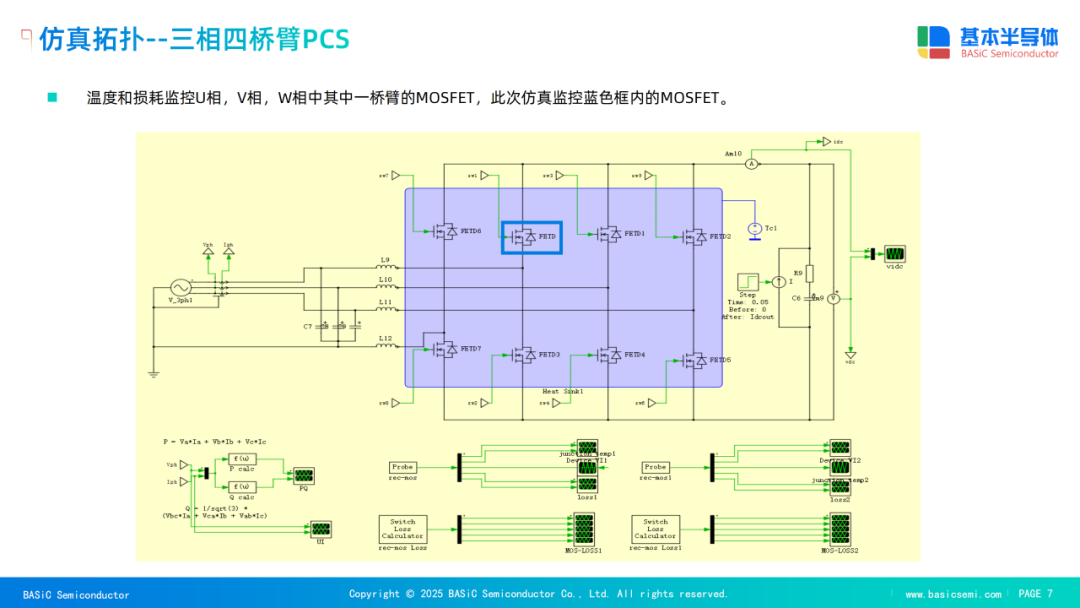

两款SiC MOSFET模块在三相四桥臂变换器中的应用优势分析如下（聚焦工商业储能PCS场景）
