两款SiC MOSFET模块在三相四桥臂变换器中的应用优势分析如下（聚焦工商业储能PCS场景）

BMF008MR12E2G3和BMF240R12E2G3两款SiC MOSFET模块在三相四桥臂变换器中的应用优势分析如下（聚焦工商业储能PCS场景）：

1. 三相四桥臂变换器的核心需求

不平衡负载能力：工商业储能离网运行时需应对单相/三相不平衡负载（如单相空调、机床），传统三相三线拓扑无法补偿零序电流，导致电压畸变。

高效率要求：PCS效率直接影响储能系统经济性（充放电循环损耗）。

功率密度：需减小体积/重量以降低安装成本。

谐波抑制：离网供电需满足THD<5%的电能质量标准。

2. SiC MOSFET的核心优势（对比IGBT）

3. 两款模块在PCS中的差异化优势

(1) BMF008MR12E2G3 (1200V/160A)

适用场景：100kW以下中小功率PCS

优势：

性价比：更低的电流规格降低模块成本，适合对成本敏感的工商业储能。

开关性能：Qg(401nC)低于BMF240(492nC)，驱动设计更简单。

验证案例：125kW PCS中6并联使用，THD=3.15%时效率达99.03%（文档2）。

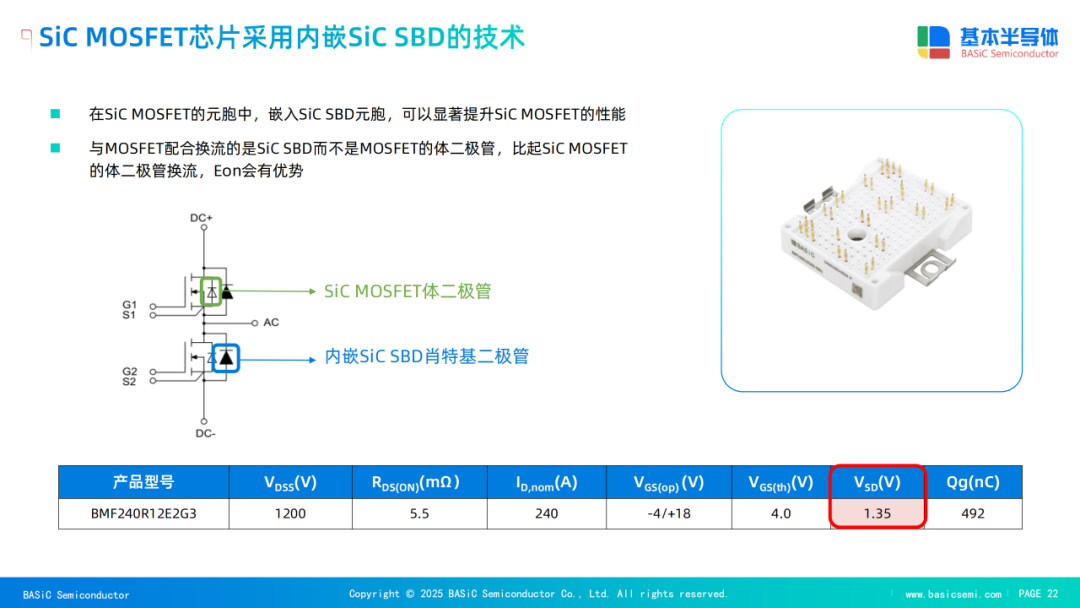

(2) BMF240R12E2G3 (1200V/240A)

适用场景：150kW以上大功率PCS

优势：

电流能力：240A连续电流满足高功率密度需求（如200kW系统仅需4并联）。

更低导通损耗：Rds(on)@chip仅5.0mΩ（25℃），降低大电流工况损耗。

热管理优化：热阻更低（Rth_j-c=0.09K/W vs BMF008的0.13K/W），支持长期过载运行。

4. 工商业储能PCS中的核心价值

(1) 解决不平衡负载问题

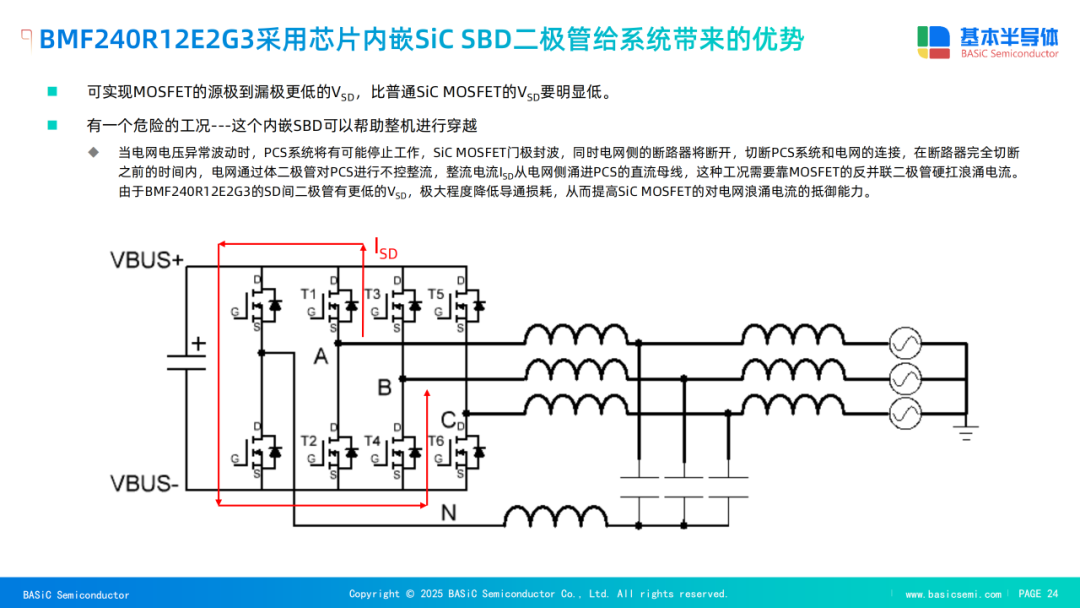

零序电流通路：第四桥臂直接为不平衡电流提供路径（文档1, Page 3）。

独立相控：SiC高频特性支持V/F解耦控制，单相满载时输出电压稳定（文档1, Page 4）。

实测效果：100%不平衡负载下，SiC方案结温波动比IGBT低6℃（文档2, Fig.8），提升可靠性。

(2) 提升系统效率与经济性

经济性测算：以125kW PCS为例，效率提升0.45% ≈ 每年多放电562.5kWh（按充放电300次/年），直接增加收益。

(3) 高频化实现高功率密度

开关频率提升：32kHz（SiC）vs 20kHz（IGBT），滤波电感体积/重量显著降低。

散热优化：SiC损耗更低 → 散热器尺寸减小 → 整机功率密度提升30%以上。

(4) 应对离网谐波挑战

三次谐波注入调制（文档1, Page 6）：Mn=39msin?(3ωt)Mn=93msin(3ωt)第四桥臂主动抵消零序谐波，结合SiC高频开关降低输出电流THD至3.15%（文档2）。

5. 选型建议

结论

在工商业储能PCS中，两款SiC模块通过高频开关能力、低损耗特性及优异温度稳定性，完美匹配三相四桥臂变换器对不平衡负载补偿、高效率和高功率密度的核心需求：

BMF008MR12E2G3：性价比首选，适合中小功率PCS，降低系统BOM成本。

BMF240R12E2G3：大功率场景优选，通过高电流密度和低热阻提升系统可靠性。最终价值：SiC方案相比IGBT三电平拓扑，在相同THD下可实现更高效率、更小体积和更强不平衡负载能力，全生命周期成本降低10%以上。
