LM2682 开关电容器倍压逆变器

数据： LM2682 Switched Capacitor Voltage Doubling Inverter 数据表

描述

LM2682是一款CMOS电荷泵电压逆变器，能够将+ 2.0V至+ 5.5V范围内的正电压转换为相应的倍压负电压分别为-4.0V至-11.0V。 LM2682使用三个低成本电容器，可提供10 mA的输出电流，而无需与基于电感的电路相关的成本，尺寸和EMI。 LM2682的工作电流仅为150μA，大多数负载的工作效率大于90％，为电池供电系统提供了理想的性能。 LM2682的开关频率为6 kHz。

特性

反转然后输入电源电压翻倍
小型VSSOP封装和SOIC封装

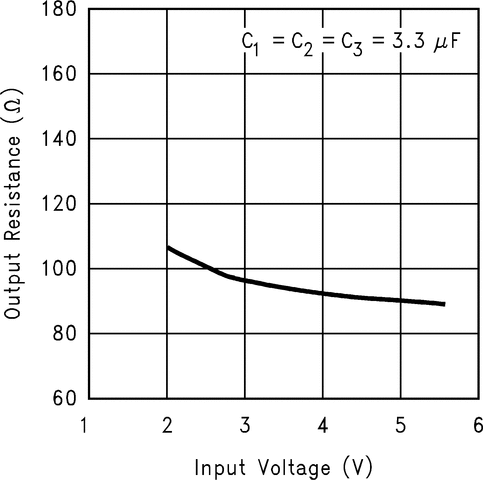

90Ω典型输出阻抗
10％时典型功率效率为94％

所有商标均为其各自所有者的财产。

参数与其它产品相比?降压/升压或反相充电泵（无电感器）

?
Topology
Vin (Min) (V)
Vin (Max) (V)
Vout (Max) (V)
Iout (Max) (A)
Switching Frequency (Max) (kHz)
Features
Operating Temperature Range (C)
Rating
Package Group
?

LM2682
Inverting ? ?
2 ? ?
5.5 ? ?
-11.6 ? ?
0.01 ? ?
15 ? ?
N/A ? ?
-40 to 85 ? ?
Catalog ? ?
VSSOP ? ?

方框图 (1)

技术文档

数据手册（1）

LM2682 Switched Capacitor Voltage Doubling Inverter 数据表

元器件购买 LM2682 相关库存

电荷泵

型号：LM2682MM/NOPB 封装：VSSOP8

品牌：TI 描述：NO -40℃~+85℃@(TA) 1 Vo=-11V~-4V Vin=2V~5.5V 6kHz VSSOP8_3X3MM DC-DC Converters ROHS

金额：￥
去购买
