Texas Instruments TPS748低压差 (LDO) 线性稳压器为各种应用提供简单易用、稳健可靠的电源管理解决方案。用户可编程软启动可最大限度地减少输入电源的压力，减少了启动时的电容涌流。软启动为单调设计，适合用于为多种不同类型的处理器和应用特定的集成电路 (ASIC) 供电。使能输入和电源良好输出可通过外部稳压器实现轻松排序。凭借全方位的灵活性，可为现场可编程门阵列 (FPGA)、数字信号处理器 (DSP) 等具有特殊启动要求的应用配置可满足其时序要求的解决方案。

数据手册：*附件：Texas Instruments TPS748低压差 (LDO) 线性稳压器数据手册.pdf

精密基准和误差放大器可在负载、线路、温度和工艺条件下提供2%精度。该器件在使用任何大于或等于2.2?F电容器时都能保持稳定，并完全符合TJ = -40°C至+125°C的规定。Texas Instruments TPS748采用小型3 mm × 3 mm VSON-10封装，实现高度紧凑的整体解决方案尺寸。该器件还采用5mm×5mm VQFN-20封装，与TPS744兼容。

特性

• 0.8V至3.6V VOUT 范围
• 0.8V至5.5V超低VIN 范围
• VBIAS 范围2.7V至5.5V
• 低压差
• 60mV，通常在1.5A、VBIAS = 5V时
• 电源良好（PG）输出实现电源监控或者为其他电源提供排序信号
• 整个线路、负载和温度范围内的精度：2%
• 可编程软启动提供线性电压启动
• VBIAS 允许低VIN 运行，瞬态响应良好
• 使用任何 ≥ 2.2?F的输出电容时均保持稳定
• 采用小型3mm × 3mm × 1mm VSON-10和5mm × 5mm VQFN-20封装

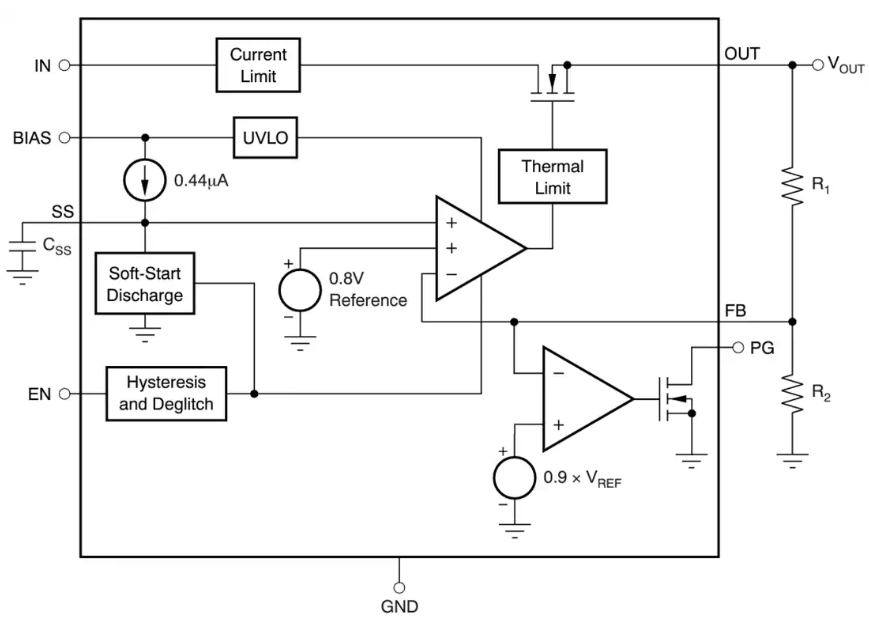

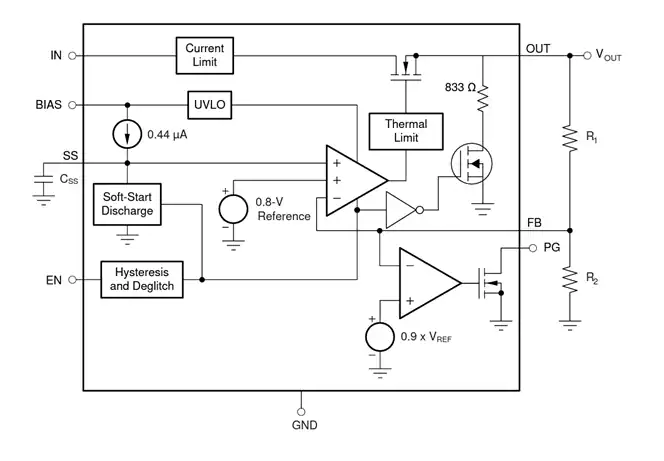

功能框图

TPS748低压差(LDO)线性稳压器技术解析与应用指南

产品概述

TPS748是德州仪器(TI)推出的1.5A输出电流低压差线性稳压器(LDO)，具有可编程软启动功能。该器件采用创新的NMOS拓扑结构，具有以下核心特性：

• ?超宽输入电压范围?：0.8V至5.5V
• ?输出电压范围?：0.8V至3.6V(可调)
• ?极低压差?：典型值60mV@1.5A(VBIAS=5V)
• ?高精度输出?：新芯片精度达±1%(全温范围)
• ?集成保护功能?：短路限流、热关断
• ?多种封装选择?：3mm×3mm VSON-10和5mm×5mm VQFN-20

关键电气特性

绝对最大额定值

典型性能参数

• ?静态电流?：3.8mA(典型值)
• ?关断电流?：0.85μA(新芯片)
• ? 纹波抑制比(PSRR) ?：
  • 1kHz时60dB(VIN至VOUT)
  • 300kHz时50dB(VBIAS至VOUT)
• ?输出噪声?：25μVrms×VOUT(100Hz至100kHz)

应用设计指南

. 关键元件选型

?电阻分压网络?：

• R2推荐值≤4.99kΩ(保证精度)
• 常见输出电压配置：
  • 1.2V：R1=4.12kΩ, R2=4.75kΩ
  • 1.5V：R1=4.12kΩ, R2=4.75kΩ
  • 3.3V：R1=3.57kΩ, R2=1.15kΩ

?电容选择?：

• 输入电容：≥1μF(X5R/X7R)
• 输出电容：≥2.2μF(任意类型)
• 软启动电容：1nF(典型1ms启动时间)

核心功能解析

1. 可编程软启动

通过外部电容CSS实现：

• 启动时间公式：tSS = (VREF×CSS)/ISS
  • 其中VREF=0.8V，ISS=530nA(新芯片)
• 最大推荐值15nF
• 典型配置：
  • 1nF → 1.5ms
  • 10nF → 15ms

2. 双电源架构

• ?VIN?：主电源输入(0.8-5.5V)
• ?VBIAS?：偏置电源(2.7-5.5V)
  • 当VIN < VOUT+1.62V时必须使用
  • 提供栅极驱动电压，改善低压差性能

3. 保护功能

• ?过流保护?：3.35A(典型值)
• ?热关断?：165°C触发，140°C恢复
• ?电源良好(PG)监测?：
  • 开漏输出，需外接上拉电阻
  • 阈值：90%VOUT(典型值)

热设计指南

1. 功率计算

PD = (VIN - VOUT) × IOUT

2. 热阻参数

3. 布局建议

• 在器件下方设置散热过孔阵列
• 保持输入/输出电容靠近引脚
• 反馈电阻网络应靠近负载放置

行业应用方案

1. 网络存储设备

• 为FPGA I/O供电(1.2V/1.5V)
• 利用低噪声特性为PLL供电
• 典型配置：
  • VIN=1.8V, VBIAS=5V
  • 效率达83%

2. 工业传感器

• 4-20mA环路供电转换
• 支持-40°C至125°C工作温度
• 利用PG信号实现电源序列控制

3. 服务器电源

• 为ASIC提供多路低压电源
• 通过EN引脚实现时序控制
• 典型配置：
  • VIN=3.3V, VOUT=1.8V
  • COUT=47μF(低ESR)

新旧版本对比
