数据： LM3481 / -Q1 High-Efficiency Controller for Boost, SEPIC and Flyback DC-DC Converters 数据表

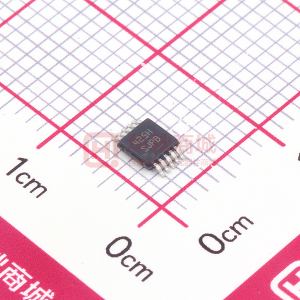

LM3481器件是一款多功能低侧N-FET高性能控制器，用于开关稳压器。该器件适用于需要低侧FET的拓扑结构，如升压，反激，SEPIC等。 LM3481器件可以在极高的开关频率下工作，以减小整体解决方案的尺寸。通过使用单个外部电阻或将其与外部时钟同步，可将LM3481器件的开关频率调整为100kHz至1MHz之间的任何值。除逐周期电流限制外，电流模式控制还提供卓越的带宽和瞬态响应。可通过单个外部电阻对电流限制进行编程。
LM3481器件具有内部保护功能，如热关断，短路保护和过压保护。省电关断模式可将总电源电流降至5μA，并允许电源排序。内部软启动限制了启动时的浪涌电流。
| ? |
|---|
| Vin (Min) (V) |
| Vin (Max) (V) |
| Vout (Min) (V) |
| Vout (Max) (V) |
| Switch Current Limit (Typ) (A) |
| Regulated Outputs (#) |
| Switching Frequency (Min) (kHz) |
| Switching Frequency (Max) (kHz) |
| Iq (Typ) (mA) |
| Features |
| Iout (Max) (A) |
| Duty Cycle (Max) (%) |
| Operating Temperature Range (C) |
| Rating |
| Package Group |
| ? |
| LM3481-Q1 | LM25122-Q1 | LM3478 | LM3488 | LM5022-Q1 | LM5122-Q1 | LM5150-Q1 | LM51501-Q1 | TPS40210-Q1 | TPS40211-Q1 |
|---|---|---|---|---|---|---|---|---|---|
| 2.97 ? ? | 3 ? ? | 2.97 ? ? | 2.97 ? ? | 3 ? ? | 3 ? ? | 1.5 ? ? | 1.5 ? ? | 4.5 ? ? | 4.5 ? ? |
| 48 ? ? | 42 ? ? | 40 ? ? | 40 ? ? | 60 ? ? | 65 ? ? | 42 ? ? | 42 ? ? | 52 ? ? | 52 ? ? |
| 1.275 ? ? | 3 ? ? | 1.26 ? ? | 1.26 ? ? | 1.25 ? ? | 3 ? ? | 6.8 ? ? | 6.0 ? ? | 6.4 ? ? | 6.4 ? ? |
| 500 ? ? | 50 ? ? | 500 ? ? | 500 ? ? | 300 ? ? | 100 ? ? | 10.5 ? ? | 11.5 ? ? | 300 ? ? | 60 ? ? |
| 10 ? ? | 20 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 20 ? ? | 15 ? ? | 15 ? ? | 6 ? ? | 6 ? ? |
| 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? | 1 ? ? |
| 100 ? ? | 50 ? ? | 100 ? ? | 100 ? ? | 170 ? ? | 50 ? ? | 220 ? ? | 220 ? ? | 35 ? ? | 35 ? ? |
| 1000 ? ? | 600 ? ? | 1000 ? ? | 1000 ? ? | 2200 ? ? | 1000 ? ? | 2300 ? ? | 2300 ? ? | 1000 ? ? | 1000 ? ? |
| 3.7 ? ? | 4 ? ? | 2.7 ? ? | 2.7 ? ? | 3.5 ? ? | 4 ? ? | 0.015 ? ? | 0.015 ? ? | 0.53 ? ? | 0.53 ? ? |
| Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Pre-Bias Start-Up UVLO Adjustable ? ? | Enable Frequency Synchronization Phase Interleaving Synchronous Rectification ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Pre-Bias Start-Up ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency Pre-Bias Start-Up ? ? | Enable Frequency Synchronization UVLO Adjustable ? ? | Enable Frequency Synchronization Phase Interleaving Synchronous Rectification UVLO Adjustable ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency ? ? | Adjustable Current Limit Enable Frequency Synchronization Light Load Efficiency ? ? | Enable Frequency Synchronization ? ? | Enable Frequency Synchronization ? ? |
| 10 ? ? | 20 ? ? | 10 ? ? | 10 ? ? | 10 ? ? | 20 ? ? | 15 ? ? | 15 ? ? | 6 ? ? | 6 ? ? |
| 85 ? ? | 100 ? ? | 100 ? ? | 100 ? ? | 90 ? ? | 100 ? ? | 87 ? ? | 87 ? ? | 95 ? ? | 95 ? ? |
| -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 150 ? ? | -40 to 125 ? ? | -40 to 125 ? ? | -40 to 125 ? ? |
| Automotive ? ? | Automotive ? ? | Catalog ? ? | Catalog ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? | Automotive ? ? |
| VSSOP ? ? | HTSSOP ? ? | SOIC VSSOP ? ? | VSSOP ? ? | VSSOP ? ? | HTSSOP ? ? | WQFN ? ? | WQFN ? ? | MSOP-PowerPAD ? ? | MSOP-PowerPAD ? ? |
