Texas Instruments TPS650333-Q1汽车摄像头PMIC是一款高度集成的电源管理IC (PMIC)，用于汽车摄像头模块。该器件集成了三个降压转换器和一个低压差 (LDO) 稳压器。BUCK1降压转换器的输入电压范围高达18.3V，用于连接同轴电缆供电 (PoC)。所有转换器均在强制固定频率PWM模式下工作。该LDO可提供300mA电流，并可在2.5V至5.5V的输入电压范围内正常运行。降压转换器和LDO具有独立的电压输入，可实现最大的设计和排序灵活性。Texas Instruments TPS650333-Q1采用24引脚VQFN封装 (4.00mm × 4.00mm)。

数据手册：*附件：Texas Instruments TPS650333-Q1汽车摄像头PMIC数据手册.pdf

特性

• 符合汽车应用标准
• 符合AEC-Q100 1级标准
  • 环境工作温度范围：?40°C至+125°C
• 三个降压转换器
  • BUCK1 VIN 范围：4.0V到18.3V
  • BUCK1 VOUT 范围：2.5V到4.0V
  • BUCK1输出电流：高达1500mA
  • BUCK2和BUCK3 VIN 范围：2.5V到5.5V
  • BUCK2和BUCK3 VOUT 范围：0.9V到1.9V
  • BUCK2和BUCK3输出电流：高达1200mA
  • 用于降低EMI的扩频时钟 (SSC) 发生器
  • 2.3MHz强制固定开关频率PWM模式工作
• 系统功能符合ASIL D和SIL 3要求
• 硬件完整性高达ASIL B和SIL 2
• 高级诊断和保护
• 一个低压差 (LDO) 稳压器
  • VIN 范围：2.5V到5.5V
  • VOUT 范围：1.8V到3.3V
  • 低噪声和高PSRR
  • 通过I^2^C可调节输出电压
  • 输出电流高达 300mA
• 具有可湿性侧面的4.0mm × 4.0mm 24引脚VQFN封装

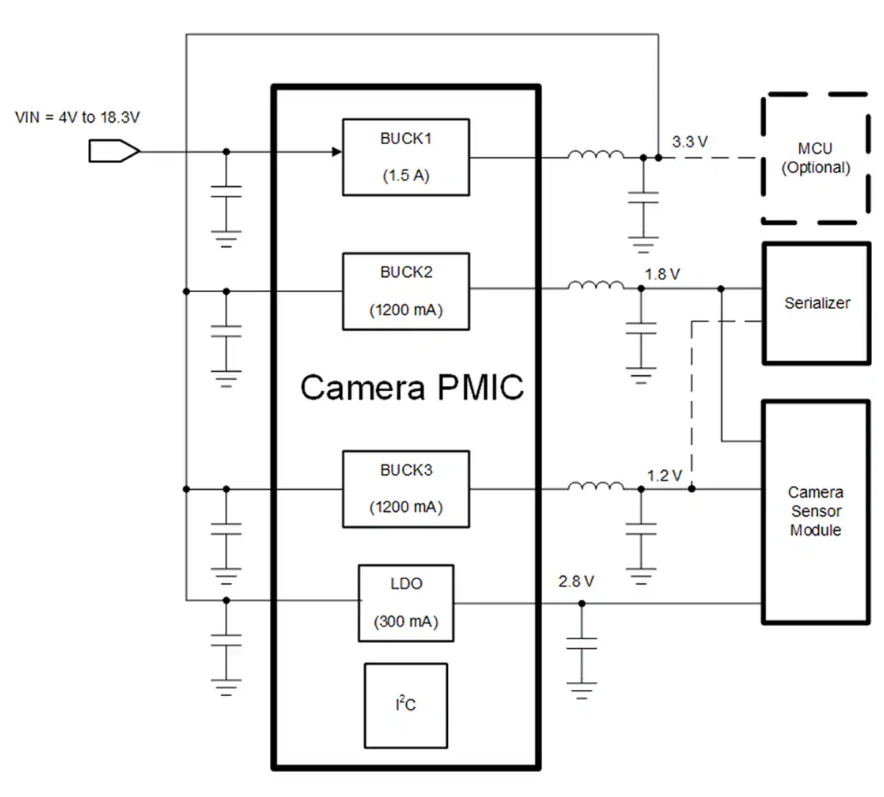

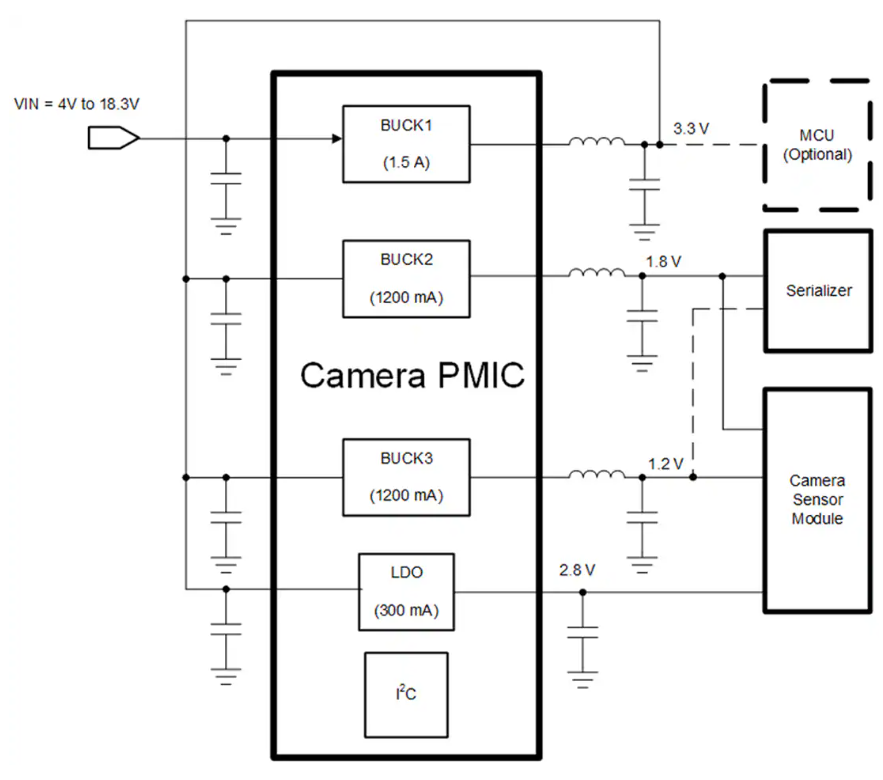

应用电路

TPS650333-Q1汽车摄像头PMIC技术解析与应用指南

一、产品核心特性

?1. 汽车级可靠性设计?

• AEC-Q100 Grade 1认证（-40°C至+125°C工作温度）
• 系统能力支持ASIL D/SIL 3功能安全等级
• 硬件完整性满足ASIL B/SIL 2要求
• 先进的诊断和保护机制（过压/欠压/过流/热关断）

?2. 多拓扑电源架构?

• ?BUCK1?：4.0-18.3V宽输入，2.5-4.0V可调输出（1.5A）
• ?BUCK2/BUCK3?：2.5-5.5V输入，0.9-1.9V输出（1.2A）
• ?LDO?：2.5-5.5V输入，1.8-3.3V可调输出（300mA）

?3. 电磁兼容优化?

• 2.3MHz强制固定频率PWM工作模式
• 扩频时钟技术(SSC)降低EMI辐射
• 4mm×4mm VQFN封装带可润湿侧翼

二、关键技术创新

1. 面向PoC摄像头的电源设计

• ?18.3V高耐压BUCK1?：直接支持Power over Coax供电
• ?多输入独立设计?：允许各转换器使用不同输入源
• ?智能时序控制?：通过I2C可配置启动顺序

2. 功能安全实现

• ?诊断覆盖率?：内置电压/电流/温度监测环路
• ?故障响应机制?：
  • 硬件看门狗定时器
  • 输出短路保护响应时间<1μs
• ?安全状态保持?：VDD跌落时自动进入安全模式

三、行业应用前景

作为TI汽车摄像头电源标杆方案，TPS650333-Q1特别适用于：

1. ?ADAS摄像头?：支持800万像素传感器供电
2. ?电子后视镜?：满足低噪声要求（LDO PSRR>60dB@1kHz）
3. ?舱内监控?：通过I2C实现动态电压调节
4. ?多摄像头系统?：支持菊链式PoC供电架构
