Texas Instruments LP87334ERHDR双降压转换器和稳压器设计用于满足工业应用中的电源管理要求。该器件具有两个降压DC/DC转换器（可配置为单个双相稳压器/两个单相稳压器）、两个线性稳压器和两个通用数字输出信号。LP87334ERHDR双高电流降压转换器和双线性稳压器由 I?C 兼容串行接口和使能信号控制。该降压转换器支持可编程启动和关闭延迟和序列，包括与使能信号同步的 GPO 信号。LP87334ERHDR稳压器提供输出短路和过载保护、过热警告和保护、过压保护 (OVP) 和欠压锁定 (UVLO)。该稳压器适用于测试和测量设备工业应用。

数据手册：*附件：Texas Instruments LP87334ERHDR双路降压转换器和稳压器数据手册.pdf

特性

• 两个高效降压DC-DC转换器：
  • 输出电压：0.7V至3.36V
  • 3A最大输出电流
  • 可编程输出电压转换速率范围为0.5mV/?s至10mV/?s
  • 开关频率：2MHz
  • 扩频模式和相位交错，从而降低EMI
• 两个线性稳压器
  • 2.5V 到 5.5V 的输入电压
  • 输出电压：0.8V至3.3V
  • 300mA最大输出电流
• 2.8V 到 5.5V 的输入电压范围
• 可配置的通用输出信号（GPO、 GPO2)
• 中断功能，具有可编程屏蔽
• 可编程电源正常信号 (PGOOD)
• 输出短路和过载保护
• 过温警告和保护
• 过压保护 (OVP) 和欠压锁定 (UVLO)
• 28引脚、5mm×5mm VQFN封装，带可湿性侧翼

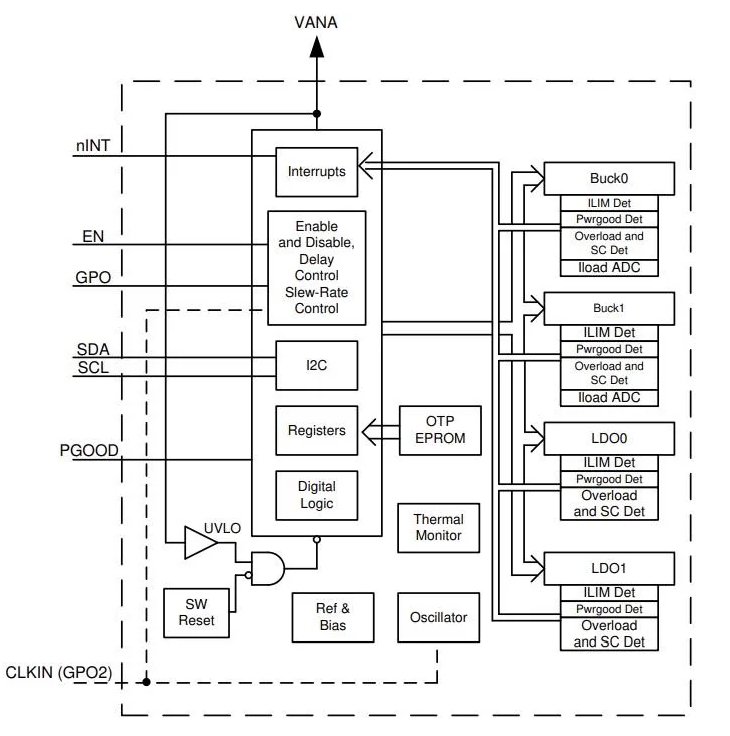

功能框图

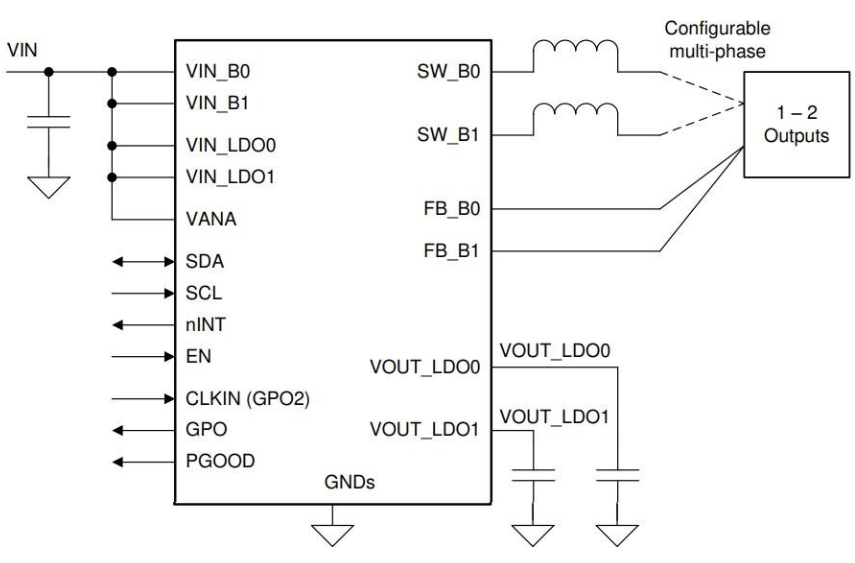

示意图

LP87334ERHDR双路降压转换器和稳压器技术解析

一、关键特性

• 输入电压范围：2.8V至5.5V
• 双路高效降压转换器：
  • 每相最大输出电流3A（单相）或6A（双相配置）
  • 输出电压范围0.7V至3.36V
  • 可编程输出电压摆率(0.5mV/?s至10mV/?s)
• 双路线性稳压器：
  • 输入电压范围2.5V至5.5V
  • 输出电流最高300mA
  • 输出电压范围0.8V至3.3V
• 工作温度范围：-40°C至+125°C

二、核心功能详解

1. 双路降压转换器架构

LP8733xx的两个降压核心可灵活配置为：

• ?独立单相模式?：两路独立输出，每路最大3A
• ?双相协同模式?：合并为单路输出，最大6A容量

?相位控制技术?：

• 自动相位增减(Auto Phase Adding/Shedding)：根据负载电流动态调整工作相位数
• 强制多相模式：通过BUCK0_FPWM_MP寄存器位锁定双相工作
• 180°交错控制：有效降低输入电流纹波

2. 工作模式控制

?PWM/PFM自动切换?：

• 重载时(>600mA)自动采用PWM模式
• 轻载时自动切换至PFM模式提高效率
• 可通过BUCKx_FPWM位强制PWM工作

?关键性能参数?：

• 开关频率：2MHz（典型值）
• 效率曲线：单相1V输出时峰值效率>90%
• 负载调整率：±0.3%（PWM模式）
• 线性调整率：±0.05%/V

3. 线性稳压器设计

?LDO技术亮点?：

• 独立供电设计：LDO输入可高于或低于VANA电压
• 低压差性能：200mV（满载时）
• 电源抑制比(PSRR)：53dB@10kHz
• 低噪声特性：82?Vrms(10Hz-100kHz)

三、系统级保护功能

1. 多重保护机制

?电压监控?：

• 输入过压保护(OVP)：5.8V典型阈值
• 输入欠压锁定(UVLO)：2.63V典型阈值
• 输出Power Good监测：可配置为仅欠压或欠压+过压检测

?电流保护?：

• 可编程峰值电流限制(1.5A-4A，0.5A步进)
• 短路保护响应时间：<1ms

?热管理?：

• 两级温度监控：
  • 警告阈值：125°C/137°C可选
  • 关断阈值：150°C典型值
• 热滞环：20°C

2. 故障诊断接口

• 开漏nINT中断输出
• 可屏蔽中断源配置
• 32位状态寄存器组实时反映运行状态
• PGOOD引脚可配置为推挽或开漏输出

四、应用设计要点

1. 外围元件选型建议

?降压转换器设计?：

• 电感：推荐0.47?H屏蔽电感（如TOKO DFE252012PD-R47M）
• 输入电容：每相≥10?F陶瓷电容（X7R介质）
• 输出电容：每相≥22?F（本地）+可选POL电容

?LDO设计?：

• 输入电容：≥2.2?F（需为输出电容值的2倍）
• 输出电容：≥1?F（确保稳定性）

2. PCB布局指南

?关键原则?：

1. 功率回路最小化：VIN_Bx→CIN→PGND_Bx路径<5mm
2. 敏感信号隔离：FB走线远离开关节点
3. 热设计：
   • 充分利用裸露焊盘散热
   • 推荐使用4×0.3mm过孔阵列
4. 地层分离：功率地(PGND)与信号地(AGND)单点连接

3. 典型应用电路

?工业传感器供电方案?：

• 双相降压：3.3V@2A（为处理器供电）
• LDO0：1.8V@200mA（为模拟电路供电）
• LDO1：2.5V@100mA（为接口芯片供电）
• GPO：用于使能控制序列
• 输入电压范围：2.8V至5.5V
