TPS23752 IEEE 802.3at PoE 接口和 Eco-modeTM DC/DC 控制器

描述

TPS23751是一个整合有以太网供电（PoE）受电设备（PD）接口和电流模式直流/直流控制器的16引脚集成电路，专门针对在宽负载范围内要求实现高效率的应用进行了优化。

PoE接口执行符合IEEE 802.3at标准的类型2硬件类别。它还包括一个辅助电源检测（APD）输入和一个禁用功能（DEN）.0.5Ω，100V的导通MOSFET最大限度地减少了热耗散，并大大提高了电源利用率。

该直流/直流控制器具有内部软启动，引导启动电流源，带有斜坡补偿的电流模式控制，消隐和电流限制等特性。通过禁用同步整流并进入可变频率运行（VFO）可提高轻负载时的效率。

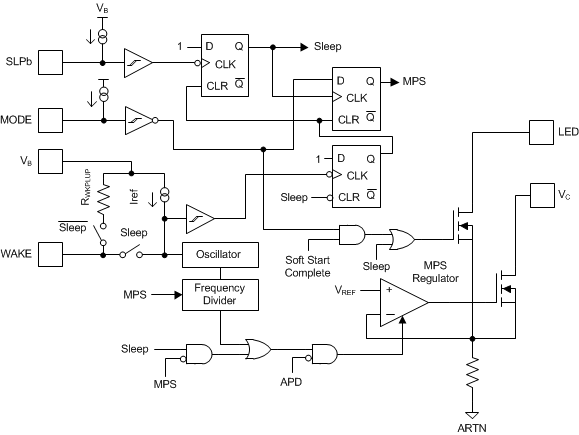

TPS23752是TPS23751的20引脚扩展版本并具有额外的睡眠模式功能。睡眠模式将会禁用转换器以最大限度地减少功耗，同时仍然生成IEEE802.3at所需的维持功率特征（MPS）。< /p>

所有商标均为其各自所有者的财产。

TPS23752	TPS23751	TPS23754	TPS23754-1	TPS23756
9.2 ? ?	9.2 ? ?	15.7 ? ?	15.7 ? ?	9.3 ? ?
57 ? ?	57 ? ?	57 ? ?	57 ? ?	57 ? ?
850 ? ?	850 ? ?	850 ? ?	850 ? ?	850 ? ?
140 ? ?	140 ? ?	140 ? ?	140 ? ?	140 ? ?
450 ? ?	450 ? ?	430 ? ?	430 ? ?	430 ? ?
802.3at Type 1 (802.3af) 802.3at Type 2 ? ?	802.3at Type 1 (802.3af) 802.3at Type 2 ? ?	802.3at Type 1 (802.3af) 802.3at Type 2 ? ?	802.3at Type 1 (802.3af) 802.3at Type 2 ? ?	802.3at Type 1 (802.3af) 802.3at Type 2 ? ?
13W 25W ? ?	13W 25W ? ?	13W 25W ? ?	13W 25W ? ?	13W 25W ? ?
PD and DC/DC ? ?	PD and DC/DC ? ?	PD and DC/DC ? ?	PD and DC/DC ? ?	PD and DC/DC ? ?
Auto Retry ? ?	Auto Retry ? ?	Auto Retry ? ?	Auto Retry ? ?	Auto Retry ? ?
Sleep Mode Thermal Shutdown VFO ? ?	Thermal Shutdown VFO ? ?	Thermal Shutdown Second Gate Drive ? ?	Thermal Shutdown Second Gate Drive ? ?	Thermal Shutdown Second Gate Drive ? ?
HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?	HTSSOP ? ?
20HTSSOP: 42 mm2: 6.4 x 6.5(HTSSOP) ? ?	16HTSSOP: 32 mm2: 6.4 x 5(HTSSOP) ? ?	20HTSSOP: 42 mm2: 6.4 x 6.5(HTSSOP) ? ?	20HTSSOP: 42 mm2: 6.4 x 6.5(HTSSOP) ? ?	20HTSSOP: 42 mm2: 6.4 x 6.5(HTSSOP) ? ?
Programmable ? ?	Programmable ? ?	Programmable Synchronizable ? ?	Programmable Synchronizable ? ?	Programmable Synchronizable ? ?
20HTSSOP ? ?	16HTSSOP ? ?	20HTSSOP ? ?	20HTSSOP ? ?	20HTSSOP ? ?

数据手册（1）
