?LMX2571 低功耗高性能射频合成器技术文档总结

该LMX2571是一款低功耗、高性能、宽带PLLatinum 射频合成器，集成了三角积分小数 N PLL、多核压控振荡器 （VCO）、可编程输出分压器和两个输出缓冲器。VCO 内核的工作频率高达 5.376 GHz，从而实现连续10 MHz 至 1344 MHz 的输出频率范围。

该合成器还可以与外部VCO一起使用。为此，专用的5V电荷泵和输出分压器可用于此配置。
*附件：lmx2571.pdf

还集成了一个独特的可编程乘法器来帮助改善杂散，允许系统可以使用每个通道，即使它落在整数边界上。

输出有一个集成的 SPDT 开关，可用作发射/接收开关在 FDD 无线电应用中。两个输出也可以打开以同时提供 2 个输出 时间。

该LMX2571支持通过编程或引脚进行直接数字FSK调制。离散 支持电平 FSK、脉冲整形 FSK 和模拟 FM 调制。

可以使用一种新的 FastLock 技术，允许用户从一个频率步调到 下一个在不到 1.5 ms 的时间内，即使将外部 VCO 与窄带环路一起使用 滤波器。

特性

• 10 MHz 至 1344 MHz 的任何频率
• 低相位噪声和杂散
  • –123 dBc/Hz（12.5 kHz 时）偏移（480 MHz 时）
  • –145 dBc/Hz（1 MHz 时）偏移（480 MHz 时）
  • 归一化PLL本底噪声为–231 dBc/Hz
  • 杂散优于 –75 dBc/Hz
• 新的 FastLock 可减少锁定时间
• 一种去除整数边界
  杂散的新技术
• 集成5V电荷泵和输出分压器
  ，用于外部VCO作
• 2、4 和 8 电平或任意电平直接数字
  FSK 调制
• 一个TX/RX输出或两个扇出输出
• 晶体、XO 或差分参考时钟输入
• 低电流消耗
  • 39mA典型合成器模式（内部
    VCO）
  • 9mA 典型 PLL 模式（外部 VCO）
• 24 位小数 N Delta Σ 调制器

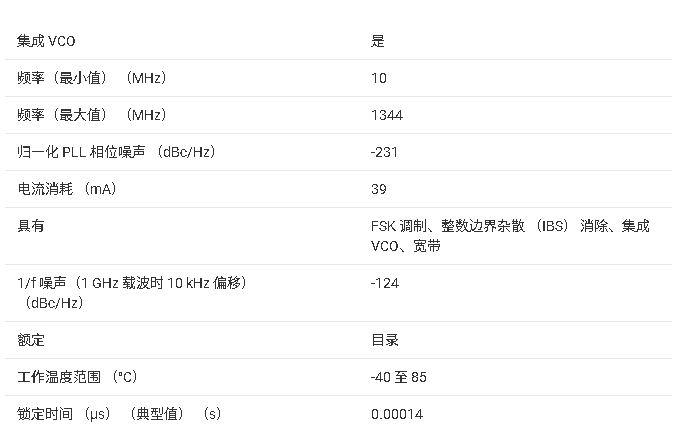

参数

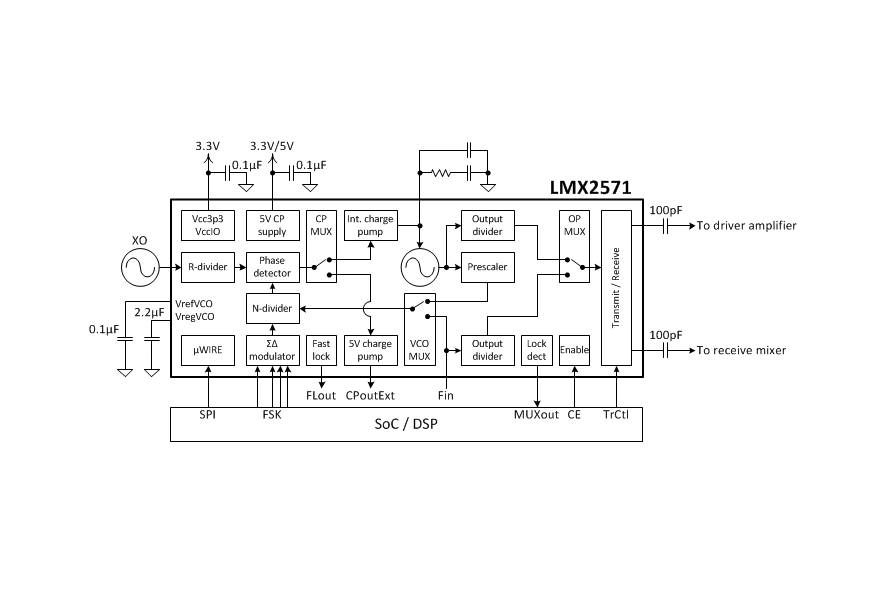

方框图

?1. 核心特性?

• ?频率范围?：10 MHz 至 1344 MHz（内部VCO模式）或 10 MHz 至 1400 MHz（外部VCO模式）。
• ?低相位噪声?：
  • -123 dBc/Hz @ 12.5 kHz偏移（480 MHz输出）
  • -145 dBc/Hz @ 1 MHz偏移（480 MHz输出）
• ?快速锁定技术?（FastLock）：锁定时间可缩短至1.5 ms以下。
• ?集成功能?：
  • 5V电荷泵和输出分频器（支持外部VCO）
  • 直接数字FSK调制（支持2/4/8级或任意电平）
  • 双输出缓冲器（可配置为TX/RX切换或同步输出）

?2. 应用场景?

• 专业双向数字无线电（如DMR、P25 Phase I）
• 低功耗通信系统（卫星调制解调器、无线麦克风）
• 手持测试测量设备

?3. 关键设计亮点?

• ?VCO技术?：集成多核VCO，频率覆盖5.376 GHz，支持外部VCO扩展。
• ?抗杂散技术?：可编程倍频器消除整数边界杂散（<-75 dBc/Hz）。
• ?功耗优化?：
  • 合成器模式典型电流39 mA（内部VCO）
  • PLL模式典型电流9 mA（外部VCO）

?4. 封装与接口?

• ?封装?：36引脚WQFN（6mm×6mm）
• ?控制接口?：SPI兼容的?Wire串行接口，支持FSK调制引脚控制。

?5. 典型性能参数?

?6. 文档结构?
包含完整的数据表章节：电气特性、引脚功能、寄存器映射、布局指南及典型应用电路（如环路滤波器设计）。
