?LMX2595 20-GHz宽带PLLATINUM?射频合成器技术文档总结

LMX2595高性能宽带合成器，可生成 10 MHz 至 20 GHz 的任何频率。集成倍频器用于 15 GHz 以上的频率。具有–236 dBc/Hz品质因数和高相位检测器频率的高性能PLL可以实现极低的带内噪声和集成抖动。高速N分频器没有预分频器，因此显著降低了杂散的幅度和数量。还有一个可编程输入乘法器，用于减轻整数边界杂散。
*附件：lmx2595.pdf

该LMX2595允许用户同步多个设备的输出，还支持需要输入和输出之间确定性延迟的应用。斜坡发生器可以在自动斜坡生成选项或手动选项中合成多达两段斜坡，以实现最大的灵活性。快速校准算法允许以超过 20 μs 的速度改变频率。该LMX2595增加了对生成或重复 SYSREF（符合JESD204B标准）的支持，该标准专为高速数据转换器中的低噪声时钟源而设计。此配置中提供了精细的延迟调整（9 ps 分辨率），以考虑电路板走线的延迟差异。

LMX2595中的输出驱动器在15 GHz载波频率下提供高达7 dBm的输出功率。该器件采用3.3 V单电源供电，并集成了LDO，无需板载低噪声LDO。

特性

• 10 MHz 至 20 GHz 输出频率
• 100 kHz偏移时相位噪声为–110 dBc/Hz，15 GHz载波
• 7.5 GHz（100 Hz 至 100 MHz）时为 45 fs rms 抖动
• 可编程输出功率
• PLL 主要规格
  • 品质因数：–236 dBc/Hz
  • 归一化1/f噪声：–129 dBc/Hz
  • 高相位检测器频率
    • 400 MHz 整数模式
    • 300 MHz 分数模式
  • 32 位小数 N 分频器
• 使用可编程输入乘法器去除整数边界杂散
• 跨多个设备同步输出相位
• 支持具有9 ps分辨率可编程延迟的SYSREF
• FMCW 应用的斜坡和线性调频生成能力
• < 20μs VCO 校准速度
• 3.3V 单电源供电

参数

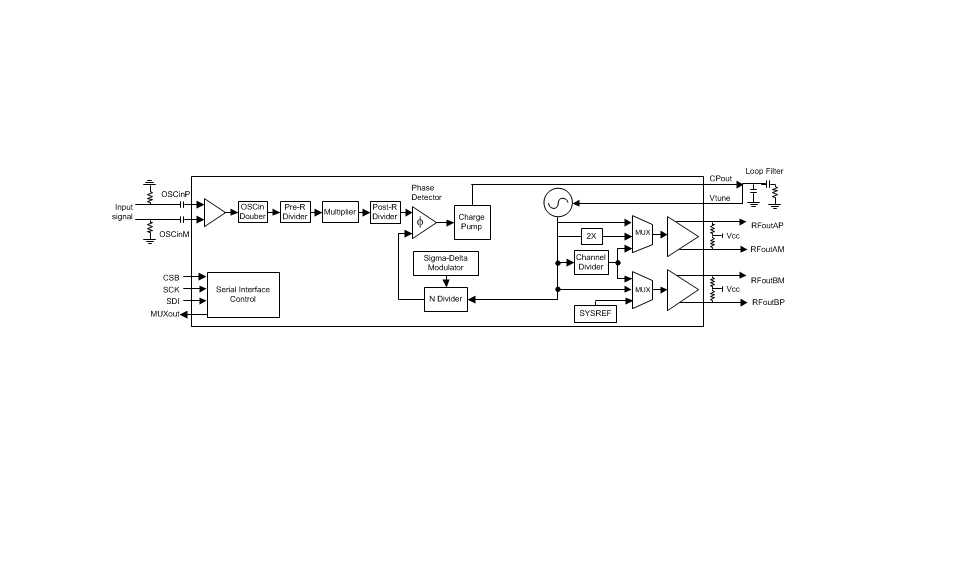

方框图

?1. 核心特性?

• ?频率范围?：10 MHz至20 GHz输出，集成倍频器支持15 GHz以上频段
• ?超低相位噪声?：15 GHz载波下100 kHz偏移时达-110 dBc/Hz
• ?高速性能?：45 fs RMS抖动（7.5 GHz，100 Hz-100 MHz带宽）
• ?同步功能?：支持多设备相位同步及JESD204B时钟协议
• ?快速校准?：VCO校准时间<20 μs，支持频率斜坡/啁啾生成

?2. 关键参数?

• ?PLL性能?：FOM -236 dBc/Hz，1/f噪声-129 dBc/Hz
• ?分频器?：32位分数N分频，相位检测频率达400 MHz（整数模式）/300 MHz（分数模式）
• ?电源?：单3.3V供电，集成LDO简化设计

?3. 应用场景?

• 5G/mmWave基础设施
• 雷达与波束成形系统
• 高速数据转换器时钟（JESD204B兼容）
• 测试测量设备

?4. 架构亮点?

• ?参考路径?：可编程输入倍频器（3-7倍）+预/后分频器，灵活规避整数边界杂散
• ?VCO设计?：7.5-15 GHz核心范围，支持三种校准模式（无辅助/部分辅助/全辅助）
• ?输出配置?：开漏缓冲器需外接上拉，支持电阻/电感匹配优化功率或噪声

?5. 同步与接口?

• ?SYNC引脚?：实现OSCin与RFout确定性延迟，分4类应用场景（含时序关键型）
• ?数字接口?：SPI兼容1.8-3.3V逻辑，支持寄存器回读与状态监控

?6. 文档更新?

• 版本C扩展输出至20 GHz，优化高频频响（DBLR_IBIAS_CTRL1寄存器新设3115值）
• 新增VCO辅助校准模式说明及温度稳定性参数

?附件说明?
本文档为TI LMX2595数据手册完整版，包含电气特性、时序图、寄存器映射及典型应用电路设计指南。
