?LMX2571-EP 低功耗高性能射频合成器技术文档总结

LMX2571-EP器件是一款低功耗、高性能、宽带PLLatinum?射频合成器，集成了Delta-Σ小数N PLL、多核压控振荡器（VCO）、可编程输出分压器和两个输出缓冲器。VCO 内核的工作频率高达 5.376 GHz，连续输出频率范围为 10 MHz 至 1344 MHz。

该合成器还可以与外部VCO一起使用。为此，专用的5 V电荷泵和输出分压器可用于此配置。
*附件：lmx2571-ep.pdf

还集成了独特的可编程乘法器，以帮助改善杂散，使系统能够使用每个通道，即使它落在整数边界上。

输出具有集成的SPDT开关，可用作FDD无线电应用中的发射和接收开关。两个输出也可以打开以同时提供 2 个输出。

LMX2571-EP 支持通过编程或引脚直接数字 FSK 调制。支持离散电平 FSK、脉冲整形 FSK 和模拟 FM 调制。

可以使用一种新的 FastLock 技术，即使将外部 VCO 与窄带环路滤波器一起使用，用户也能在不到 1.5 毫秒的时间内从一个频率步进到下一个频率。

特性

• 视频#：V62/21613-01XE
• -55 °C 至 +125 °C 工作温度
• 10 MHz 至 1344 MHz 的任何频率
• 低相位噪声和杂散
  • –123 dBc/Hz（12.5 kHz 时）偏移（480 MHz 时）
  • –145 dBc/Hz（1 MHz失调时）480 MHz
  • 归一化PLL本底噪声为–231 dBc/Hz
  • 杂散优于 –75 dBc/Hz
• 新的 FastLock 可减少锁定时间
• 一种去除整数边界杂散的新技术
• 集成5V电荷泵和输出分压器，用于外部VCO作
• 2、4和8电平或任意电平直接数字FSK调制
• 一个TX/RX输出或两个扇出输出
• 低电流消耗
  • 39mA典型合成器模式（内部VCO）
  • 9mA 典型 PLL 模式（外部 VCO）
• 24 位小数 N Delta Σ 调制器
• LMX2571 与 LMX2571-EP 之间的功能差异
  • LMX2571-EP 没有 TrCtl 引脚
  • LMX2571-EP没有OSCin*引脚、差分模式或晶体模式

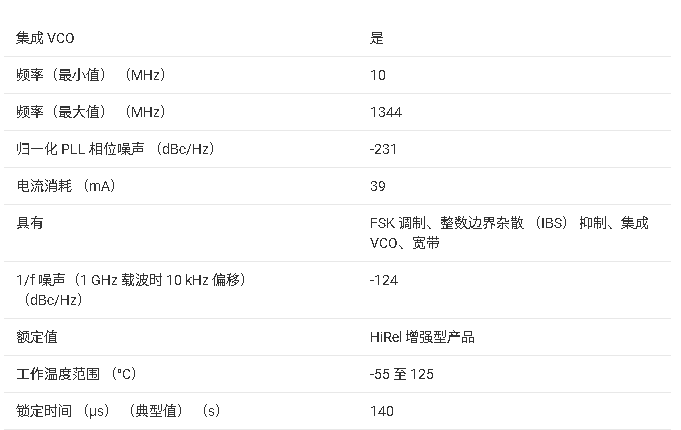

参数

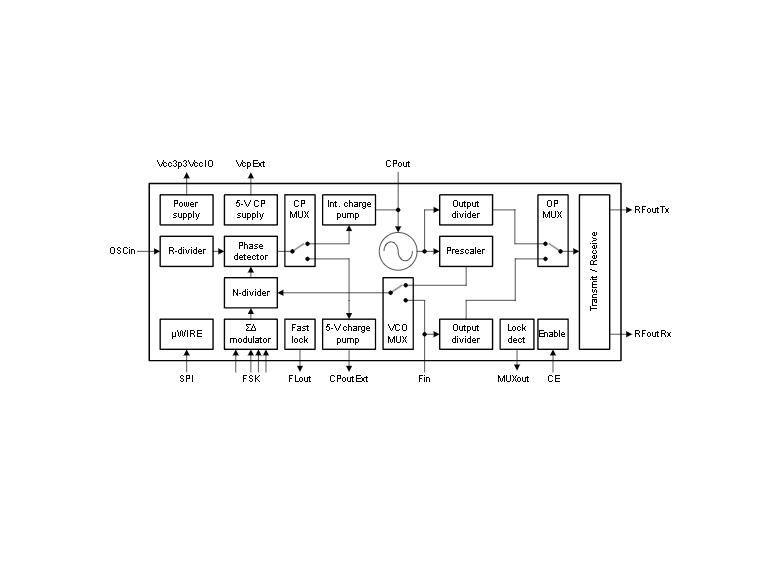

方框图

?1. 产品概述?
LMX2571-EP是一款宽频带、低功耗、高性能的PLLatinum?射频合成器，支持10 MHz至1344 MHz的频率输出范围。关键特性包括：

• ?低相位噪声与杂散?：典型值-123 dBc/Hz（12.5 kHz偏移@480 MHz）。
• ?快速锁定技术?（FastLock）：外部VCO模式下锁定时间<1.5 ms。
• ?集成功能?：5V电荷泵、输出分频器、直接数字FSK调制（支持2/4/8电平及任意电平）。
• ?双模式操作?：合成器模式（内部VCO）和PLL模式（外部VCO）。
• ?军工级温度范围?：-55°C至+125°C。

?2. 核心功能?

• ?频率生成?：通过24位分数分频ΔΣ调制器实现高分辨率频率合成。
• ?调制支持?：
  • ?FSK调制?：支持PIN模式、SPI模式、SPI FAST模式（任意电平）及I2S模式。
  • ?模拟FM调制?：通过SPI FAST或I2S模式实现。
• ?输出配置?：集成T/R开关，支持双输出缓冲（推挽或开漏）。

?3. 电气特性?

• ?功耗?：
  • 合成器模式典型39 mA（内部VCO），PLL模式典型9 mA（外部VCO）。
• ?相位噪声?：-145 dBc/Hz（1 MHz偏移@480 MHz）。
• ?电源要求?：单3.3V供电，数字接口兼容1.8V逻辑。

?4. 应用场景?

• 军用无线电前端、飞行控制系统、无线基础设施等。
• 需快速频率切换的FDD双工系统。

?5. 设计支持?

• ?寄存器编程?：通过MICROWIRE接口配置，支持频率切换、调制参数调整。
• ?参考设计?：提供典型应用电路（如合成器双工模式、PLL模式）。

?6. 封装与可靠性?

• ?封装?：36引脚VQFN（6 mm × 6 mm）。
• ?ESD防护?：HBM ±1500V，CDM ±500V。
• ?寿命预测?：基于结温的可靠性曲线（见图6-14）。

? 7. 关键差异（LMX2571 vs LMX2571-EP） ?

• LMX2571-EP移除差分输入/晶体模式，简化引脚功能（如TrCtl引脚）。

?文档结构?
包含特性、引脚定义、电气参数、寄存器映射（60个可编程寄存器）、应用示例及布局指南，完整覆盖硬件设计到软件配置需求。
