Texas Instruments TUSB2E11 USB 2.0 eUSB2中继器设计用于支持器件和主机模式。TUSB2E11支持USB低速 (LS)、全速 (FS) 和高速 (HS) 信号。该器件采用多项专利设计，可提供强大的互操作性、最优性能和电源。

数据手册：*附件：Texas Instruments TUSB2E11 USB 2.0 eUSB2中继器数据手册.pdf

对于没有I^2^C接口的系统，TI TUSB2E11 USB 2.0 eUSB2中继器提供8个单独的设置，带有三个适用于高达20Ω的USB 2.0通道等效串联电阻 (ESR) 的自举引脚。器件变体可用于高达10英寸的不同级别的eUSB2布线长度补偿。

I^2^C接口可提高灵活性，支持微调器件的RX均衡性和TX振幅、压摆率和预加重，以便通过电气合规性测试并补偿通道损耗。可通过3个GPIO引脚提供各种调试选项，这些引脚可配置来监控各种USB总线状态或中断，以及提供SoC调试功能的CTA-936 UART模式。 GPIO0和GPIO1可用作通用I^2^C至GPIO桥接器件。

特性

符合USB 2.0和eUSB2（1.2版）标准
低速、全速、高速信令
20ps卓越高速总抖动
寄存器访问协议接收器功能
支持主机和器件模式（双重角色器件）
自动检测I^2^C或自举引脚选项
- 用于USB 2.0高速通道补偿设置的三个自举引脚
- I^2^C器件接口支持更多配置
支持CTA-936 USB Carkit UART
支持自动恢复ECR以及L2中断恢复模式
I^2^C可访问调试功能适用于制造测试
器件变体
- eUSB 21.0V或1.2V信令接口
- 适用于不同产品外形尺寸的eUSB2布线损耗补偿水平
- 1.2V或1.8V I^2^C接口
支持可选电池充电和检测
- BC 1.2 CDP或DCP分频器模式广播
- 数据感知USB Type-C?兼容BC 1.2 SDP、CDP和DCP分频器模式检测
- 充电器广播或检测之间双重角色自动切换
可选GPIO：中断GPIO2、调试、I^2^C ? GPIO0/1

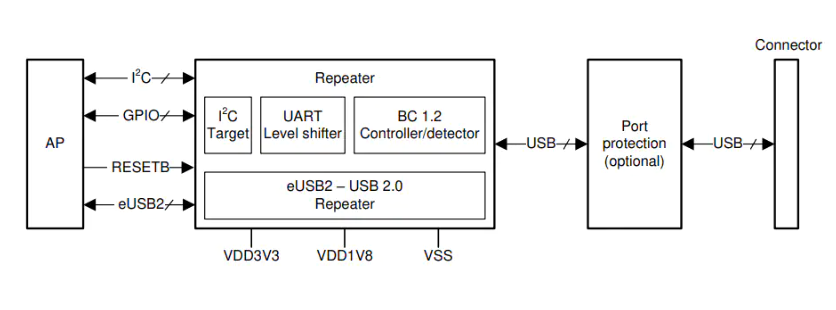

简化应用

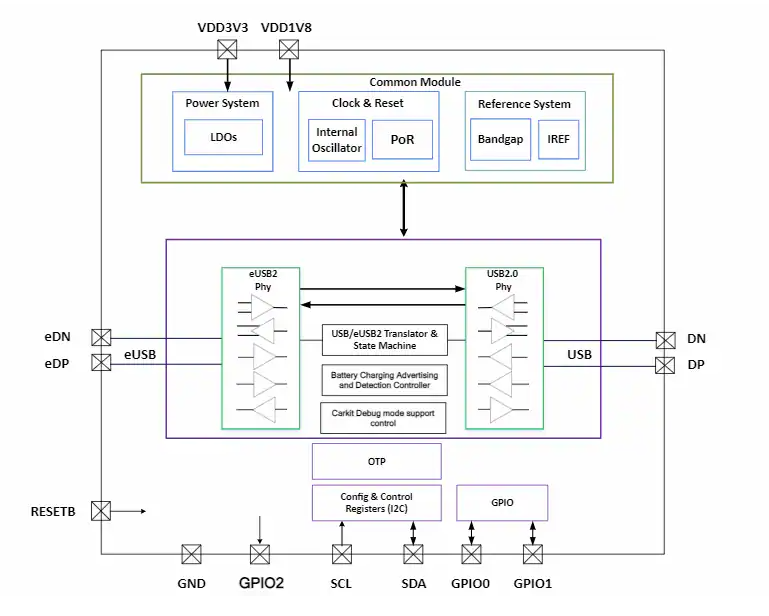

功能框图

TUSB2E11 USB 2.0/eUSB2中继器技术解析与应用指南

一、产品概述

TUSB2E11是德州仪器(TI)推出的一款符合USB 2.0和eUSB2 rev1.2标准的中继器芯片，主要应用于笔记本、手机、平板等设备中实现eUSB2与USB 2.0协议转换。该器件采用15引脚DSBGA封装（1.75mm×1.05mm），具有以下核心特性：

?多协议支持?：兼容低速(1.5Mbps)、全速(12Mbps)和高速(480Mbps)USB 2.0信号
?低抖动性能?：高速模式下总抖动仅20ps（业界领先水平）
?双工作模式?：支持主机和设备模式（DRD双角色设备）
?灵活配置?：提供I2C接口和引脚strap两种配置方式
?电源管理?：支持多种低功耗模式，待机功耗低至9μW
?保护功能?：集成ESD保护（HBM 1500V/CDM 500V）

二、关键功能解析

2.1 信号转换架构

TUSB2E11采用创新的信号转换架构：

?电平转换?：实现1.0V/1.2V eUSB2信号与3.3V USB 2.0信号之间的双向转换
?信号调理?：
- 发送端支持可编程预加重（0-2.5dB）和幅度调节（740-1040mV）
- 接收端集成均衡器（0.06-3.35dB可调）
?状态管理?：自动检测并转换LS/FS/HS不同速率信号

2.2 工作模式配置

通过RESETB和EN引脚可配置四种主要工作模式：

模式	配置方式	典型功耗	应用场景
正常工作模式	RESETB=高, EN=高	200mW	正常数据传输
静默模式	RESETB=高, EN=低	95μW	总线监听
待机模式	RESETB=低, EN=低	43μW	快速唤醒应用
睡眠模式	RESETB=低, EN=任意	9μW	最低功耗待机

2.3 电池充电功能

支持BC1.2充电协议检测和广告：

?检测功能?：可识别SDP/CDP/DCP等充电器类型
?广告功能?：支持CDP和DCP模式广告
?专用模式?：1.2V偏置DCP模式（2A充电）

三、寄存器配置参考

关键寄存器配置示例（I2C接口）：

寄存器地址	配置值	功能描述
0x70h	0x7Ch	设置USB TX幅度为980mV
0x71h	0x3Ch	启用2.1dB预加重
0x72h	0x92h	配置RX均衡为1.09dB
0x73h	0x83h	设置断开检测阈值为685mV
0x78h	0x0Bh	使能自动唤醒功能
