Texas Instruments TUSB2E221 USB 2.0-eUSB2双中继器数据手册

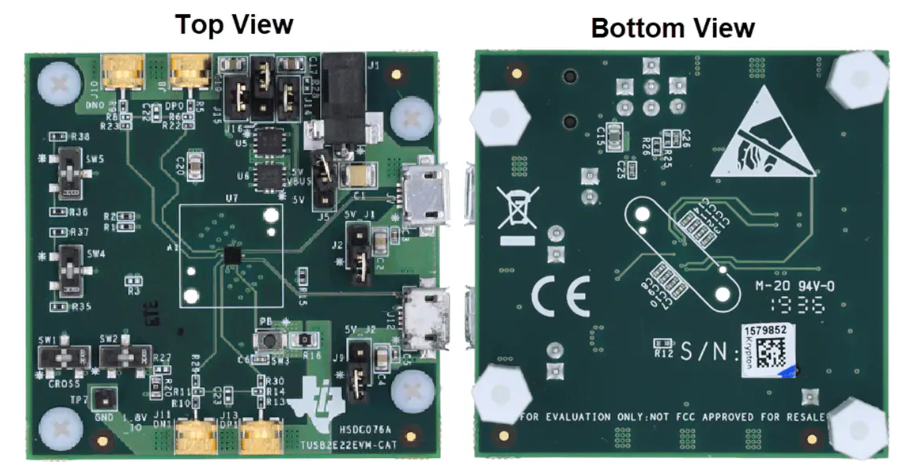

Texas Instruments TUSB2E221 USB 2.0-eUSB2双中继器可在采用低电压工艺的新型处理器上实现符合USB 2.0标准的端口设计。该器件是一款USB eUSB2-USB 2.0中继器，支持器件和主机模式。TUSB2E221支持USB低速(LS)和全速(FS)信号以及高速(HS)信号。TUSB2E221设计用于连接eUSB2 eDSPr或eUSPr，在1.2V单端信号下工作。该器件采用多项专利设计，以提供强大的互操作性、最佳性能和功耗表现。

数据手册：*附件：Texas Instruments TUSB2E221 USB 2.0-eUSB2双中继器数据手册.pdf

对于没有^I2C^接口的系统，Texas Instruments TUSB2E221通过三个带引脚提供八种单独设置，以支持高达17.5Ω的USB 2.0通道等效串联电阻(ESR)。器件提供多个型号，可支持不同的eUSB2走线长度补偿，最长可达10英寸。借助^I2C^接口，用户可灵活地微调器件的RX和TX设置。可用设置包括RX均衡、RX静噪阈值、RX断开阈值、TX振幅、TX转换率和TX预加重。

三个EQ引脚提供各种调试选项，包括监控各种USB总线状态或中断以及CTA-936 UART模式控制，可用于提供SoC调试功能。EQ0和EQ1还可用作通用的^I2C^转GPIO桥接器。

特性

• 符合USB 2.0和eUSB2 (rev 1.2)标准
• 支持低速(LS)、全速(FS)、高速(HS)
• 业界领先的高速总抖动：20ps
• 寄存器访问协议接收器功能
• 双独立中继器
• 2:2交叉开关多路复用器（仅限DSBGA封装）
• 支持主机和设备模式 (DRD)
• 通过VIOSEL引脚可在1.2V至1.8V控制或^I2C^电平之间进行选择
• 针对^I2C^或带式引脚选项的自动检测
  • 用于USB 2.0高速通道补偿设置的三个自举引脚
  • ^I2C^器件接口，用于更多配置
• 器件型号
  • eUSB2 1.0V或1.2V信号接口
  • 针对不同产品外形尺寸的四个eUSB2迹线损耗补偿等级：2.5、5、7.5和10英寸
• 支持自动恢复ECR以及L2中断恢复模式
• CTA-936 USB Carkit UART支持
• 可选BC1.2 CDP电池充电和检测支持
• EQ引脚可选GPIO模式，用于调试，并可通过EQ0/1实现 ^I2C^ ? GPIO之间的切换
• ^I2C^可访问调试功能，用于制造测试

应用

• 通信设备
• 企业系统
• 笔记本电脑和台式电脑
• 工业
• 平板电脑
• 便携式电子产品

简化原理图
