基于东芝产品的人体成分分析仪设计方案

随着公众对健康管理意识持续提升，全球健康监测设备市场正迎来爆发式增长。据DATA BRIDGE《全球个人健康设备市场规模、份额和趋势分析报告》显示，2024年全球个人健康设备市场规模已达175.1亿美元，预计2032年将攀升至372.8亿美元，2025－2032年复合年增长率高达8.60%。其中，精准便携的人体成分分析仪正是这一领域的关键设备之一。

为什么我们需要人体成分分析仪

作为现代健康管理的重要工具，人体成分分析仪利用生物电阻抗分析（BIA）技术，可精确测量体脂率、肌肉量、水分含量等多项关键指标，为使用者提供全面的身体成分数据。该设备在辅助营养评估和疾病诊断、健身监测训练效果、日常健康管理中具有不可替代的价值。

如何设计人体成分分析仪

低功耗和小型化对于人体成分分析仪的设计至关重要。本方案采用东芝半导体先进技术，以高性能、低功耗、小型化为核心设计目标，确保设备在精准测量的同时满足便携性需求。

方案提供了适用于人体成分分析仪的电源、传感器信号输入、面板显示、人体阻抗测量等几个部分的半导体产品选型及电路配置示例。

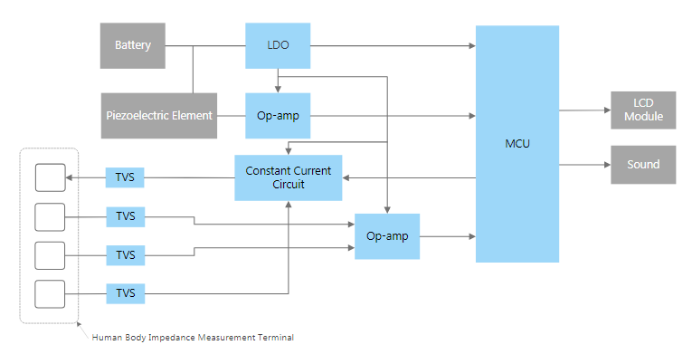

总体框图

系统主控采用东芝TX00系列TMPM061FWFG MCU作为核心处理单元。它基于ArmCortex－M0内核，能够在低功耗与高性能之间取得平衡。芯片内置高精度24位ΔΣ ADC，并集成功率计算引擎，可高效处理生物阻抗数据；同时内置USB设备控制器，适用于数字边缘设备应用。该芯片采用紧凑封装，功耗极低，能够在有限空间内提供充足的运算和存储能力。

电源采用的TCR3UM／TCR3DF／TCR3UF系列LDO稳压器，最大输出电流（IOUT(Max)）均为300mA，输出电压（VOUT）则分别为0.8－5.0V、1.0－4.5V、0.8－5.0V。以TCR3UM系列为例，该器件具备超低静态电流（0.34μA）和196mV低压差特性（3.3V／300mA），可在电池供电环境下实现稳定输出。其1.0mm×1.0mm超小封装和1μF陶瓷电容支持特性，使其特别适合高密度PCB设计，有效减少电路板占用空间。此外，该稳压器具备优异的电源抑制比（PSRR），可有效滤除电源噪声，为模拟电路提供纯净的供电环境。

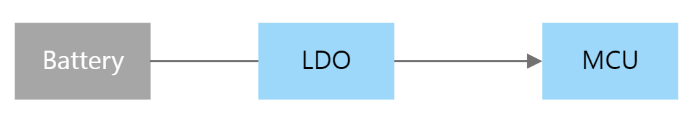

电源框图

如上所述，面板显示系统中的LED驱动器和LCD模板均由东芝的TX00系列MCU进行控制。

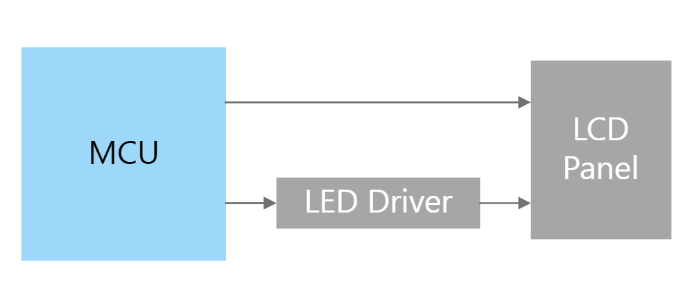

面板显示系统

用于人体脂肪测量的阻抗测量单元采用TC75S67TU低噪声运算放大器。该器件的显著优势在于：具有超低噪声特性，在电源电压（VDD）为2.5V的典型工作条件下，其输入噪声电压（VNI）低至6nV／√Hz（典型值）；其低电流供应能力在VDD＝2.5V典型工况下，工作电流仅为430μA；超紧凑封装设计有助于节省电路空间。

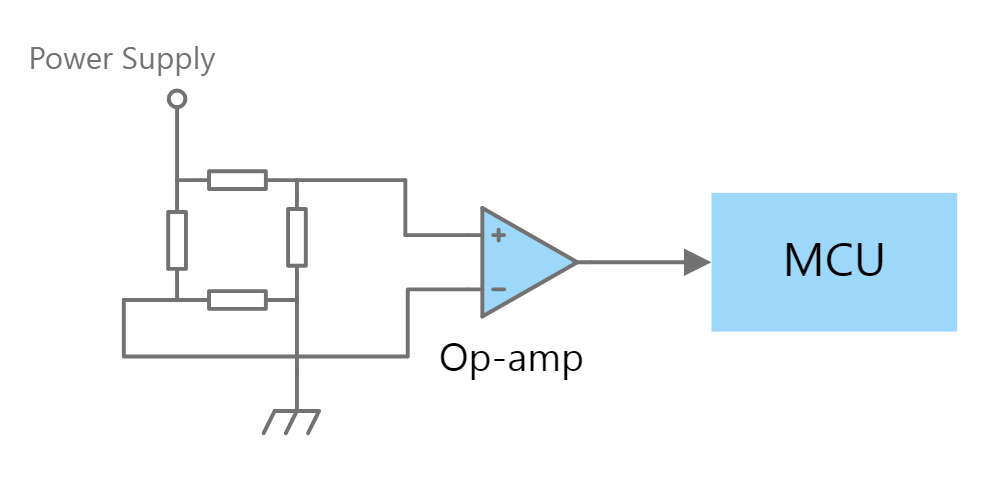

压电元件电路

体脂测量电路则采用DF2B7AFU TVS二极管（ESD保护二极管），凭借快反向特性抵御移动设备接口等半导体器件的静电与噪声。它具有低动态电阻和卓越的保护性能，低电容特性适配高速信号应用，且采用2.5mm×1.25mm超紧凑封装，满足小尺寸需求。

在该电路设计中，运算放大器选用东芝TC75S102F——一款超低电源电流消耗单运算放大器。在VDD＝1.5V条件下，其典型电源电流低至0.27?A（典型值），输入偏移电压仅1.3mV（最大值），工作电压范围宽达1.5V至5.5V。

小信号MOSFET则采用东芝的SSM3K15AMFV（U－MOS III硅N沟道型），适用于负载开关应用的2.5V驱动，在VGS＝4V时最大导通电阻（RDS(ON)）为3.6Ω，栅源电压（VGS）＝2.5V时也有相应导通电阻表现。

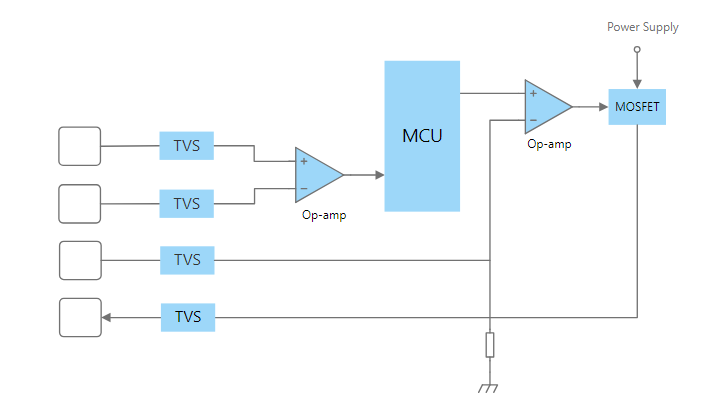

人体脂肪测量阻抗测量电路

如何快速实现方案落地

东芝提供全方位设计构造解决方案，从器件选型、模块整合，到系统架构搭建、产品最终落地，均能给予客户一站式贴心服务。想要深入了解器件选型、性能评估以及整体设计理念，不妨访问东芝半导体官方网站，开启人体成分分析仪设计体验之旅！
