LMX1906-SP 是一款缓冲器、分频器和乘法器，具有高频、超低抖动和 SYSREF 输出。该器件与超低噪声参考时钟源相结合，是时钟数据转换器的典范设计，尤其是在采样高于 3GHz 时。4 个高频时钟输出和附加 LOGICLK 输出中的每一个都与一个 SYSREF 输出时钟信号配对。JESD 接口的SYSREF信号可以在内部生成，也可以作为输入传入并重新时钟到器件时钟。该器件可以通过禁用SYSREF输出，将多通道、低偏斜、超低噪声的本地振荡器信号分配到多个混频器。
*附件：lmx1906-sp.pdf

特性

贴片 #5962-23202
- 总电离剂量 100krad（不含 ELDRS）
- 单事件闩锁（SEL）免疫高达 87MeV - cm2 /mg
- 单事件功能中断（SEFI）免疫高达 87MeV - cm2 /mg
300MHz至15GHz频率的时钟缓冲器
超低噪声
- 6GHz输出时本底噪声为–159dBc/Hz
- 6GHz 输出时为 36 fs 附加抖动（100Hz 至 fCLK）
- 5fs 附加抖动（100Hz - 100MHz）
4 个高频时钟，具有相应的 SYSREF 输出
- 共享除法 1（缓冲区）、2、3、4、5 和 7
- 共享可编程乘法器 x2、x3 和 x4
支持引脚模式选项，无需SPI即可配置器件
LOGICLK 输出与相应的 SYSREF 输出
- 在单独的分库上
- 1、2、4 预分频器
- 1（旁路）、2、...、1023 柱分隔器
8 个可编程输出功率级别
同步 SYSREF 时钟输出
- 508 次延迟步进调整，每次小于 2.5ps，频率在 12.8GHz 时
- 发生器和中继器模式
- SYSREFREQ 引脚的窗口功能，用于优化时序
SYNC 功能到所有分部和多个设备
2.5V工作电压
–55?C 至 125?C 工作温度

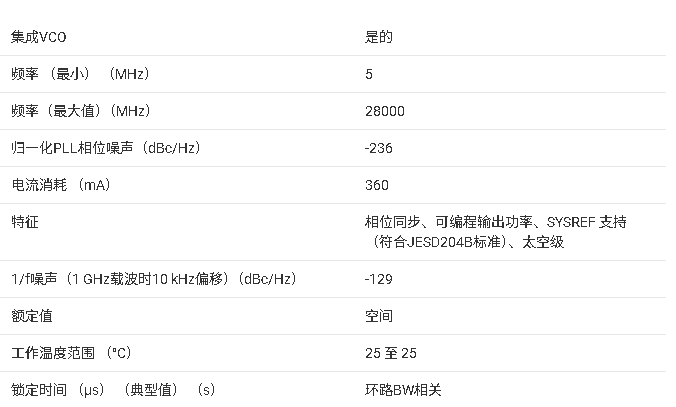

参数

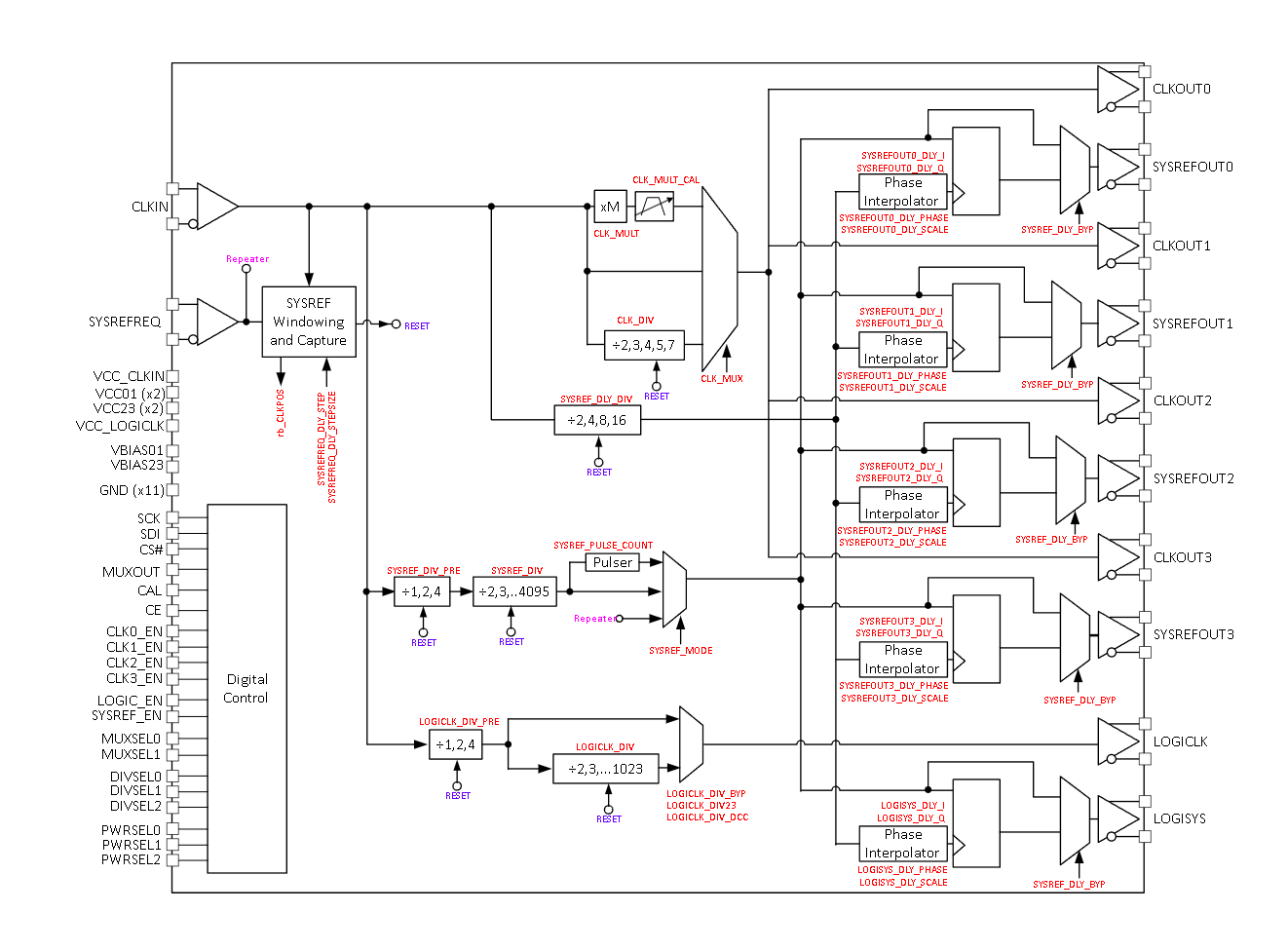

方框图

?1. 产品概述?
LMX1906-SP是一款航天级低噪声高频JESD204B/C缓冲器、乘法器和分频器，适用于300MHz至15GHz时钟处理。关键特性包括：

?抗辐射设计?：总电离剂量100krad（无ELDRS效应），抗单粒子锁定（SEL）和功能中断（SEFI）。
?超低噪声?：噪声基底-159dBc/Hz（6GHz输出），36fs附加抖动（100Hz至fCLK）。
?多通道输出?：4路高频时钟（支持分频/倍频）及对应SYSREF输出，1路独立逻辑时钟（LOGICLK）。
?灵活配置?：支持SPI或引脚模式控制，可编程输出功率（8级）、延迟调整（508步进，步长<2.5ps@12.8GHz）。

?2. 主要应用场景?

雷达成像载荷
通信载荷时钟分配
数据转换器时钟生成（如JESD204B/C接口）
多设备同步系统

?3. 核心功能模块?

?时钟处理?
- ?缓冲模式?：直通输入时钟（0.3-15GHz）。
- ?分频模式?：支持÷2/3/4/5/7（非50%占空比的奇数分频）。
- ?倍频模式?：支持×2/3/4（集成PLL，需校准）。
?SYSREF生成?
- ?发生器模式?：内部生成连续或脉冲同步信号。
- ?中继模式?：外部SYSREFREQ信号重定时输出。
- ?窗口功能?：优化SYSREFREQ与CLKIN的时序对齐。
?逻辑时钟输出?：独立可编程分频（÷1-1023），支持LVDS/CML格式。
