?LMX2624-SP 5MHz至28GHz宽带合成器技术文档总结

LMX2624-SP 是一款高性能宽带锁相环 （PLL），集成了压控振荡器 （VCO） 和稳压器，可输出 5MHz 和 28GHz 的任何频率。该器件上的VCO覆盖整个倍频程，因此频率覆盖范围低至5MHz。具有–236dBc/Hz品质因数和高鉴相器频率的高性能PLL可以实现极低的带内噪声和集成抖动。
*附件：lmx2624-sp.pdf

LMX2624-SP 允许用户同步设备多个实例的输出。这意味着可以在用例中从器件获得确定性相位，包括启用了分数引擎或输出分频器的用例。该器件还支持生成或重复 SYSREF（符合 JESD204B/C 标准），使该器件专为高速数据转换器的低噪声时钟源而设计。

该器件采用德州仪器 （TI） 先进的 BiCMOS 工艺制造，采用 64 引脚 QFP 塑料封装。

特性

• 贴片 5962R2321001PXE
  • 总电离剂量 100Krad（不含 ELDRS）
  • 单事件闩锁 （SEL） 免疫高达 75MeV-cm2/mg
  • 单事件功能中断 （SEFI） 免疫高达 75MeV-cm2/mg
• 宽带频率合成器：5MHz至28GHz输出频率
• 100kHz偏移时相位噪声为–101dBc/Hz，24GHz载波
• 24GHz时为60fs RMS抖动（1kHz至300MHz）
• 可编程输出功率
• PLL 主要规格：
  • 品质因数：–236dBc/Hz
  • 归一化1/f噪声：–129dBc/Hz
  • 高达 200MHz 的鉴相器频率
• 跨多个设备同步输出相位
• 用于 RFoutA 和 RFoutB 的独立静音引脚，静音/取消静音时间为 200ns
• 支持具有 9ps 分辨率可编程延迟的 SYSREF
• 3.3V单电源供电
• 引脚模式：引脚可配置的 N 分频器和输出分频器，采用整数 PLL 模式
• 10 × 10mm? 64引脚QFP封装
• 工作温度范围：–55°C 至 +125°C
• 由PLLatinum?模拟器设计工具支持

参数

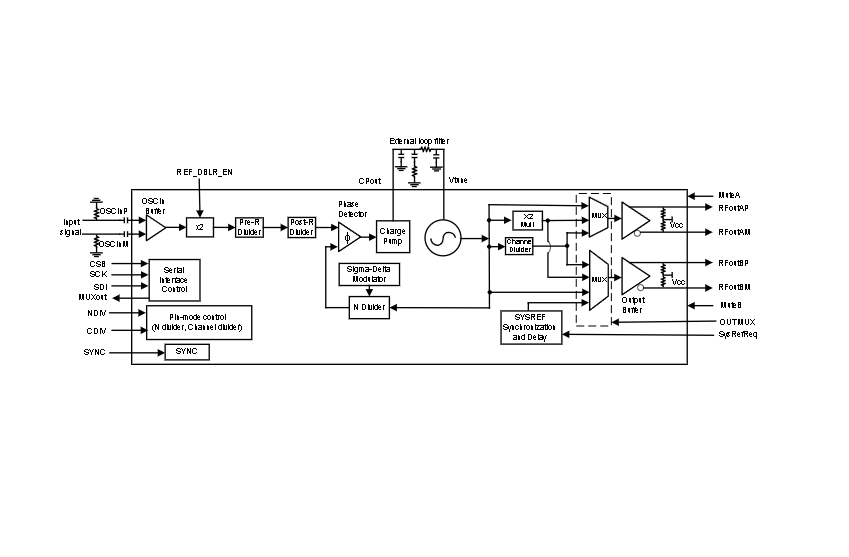

方框图

?1. 核心特性?

• ?频率范围?：5MHz至28GHz宽频输出，集成VCO（7500-15000MHz）及倍频/分频器
• ?相位噪声?：-101dBc/Hz @100kHz偏移（24GHz载波），60fs RMS抖动（1kHz-300MHz）
• ?同步功能?：支持多设备相位同步及JESD204B/C标准SYSREF生成（9ps可编程延迟）
• ?抗辐射设计?：100krad总电离剂量（TID），75MeV-cm?/mg抗单粒子锁定（SEL）和功能中断（SEFI）
• ?封装?：10×10mm? 64引脚QFP，工作温度-55°C至+125°C

?2. 关键模块?

• ?PLL性能?：
  • 相位检测频率达200MHz（分数模式）/250MHz（整数模式）
  • 噪声指标：FOM -236dBc/Hz，1/f噪声-129dBc/Hz
• ?输出控制?：
  • 独立可编程功率（-30至+3dBm差分输出）
  • 快速静音/解除静音（200ns切换时间）
• ?参考路径?：支持输入倍频（OSC_2X）、预分频（PLL_R_PRE）和后分频（PLL_R）

?3. 应用场景?

• 太空通信（Ku/Ka波段）、雷达系统
• 高速数据转换器时钟（JESD204B/C兼容）
• 混频器本地振荡器（至28GHz）

?4. 工作模式?

• ?SPI模式?：通过寄存器配置频率/功能，支持分数N分频（32位分辨率）
• ?引脚模式?：通过CDIVx/NDIVx引脚设置固定整数分频比（4电平引脚控制）
• ?同步模式?：SYNC引脚实现确定性相位，支持MASH_SEED微调（精度达VCO周期/分母值）

?5. 设计支持?

• 配套PLLatinum Simulator工具用于环路滤波器设计和噪声仿真

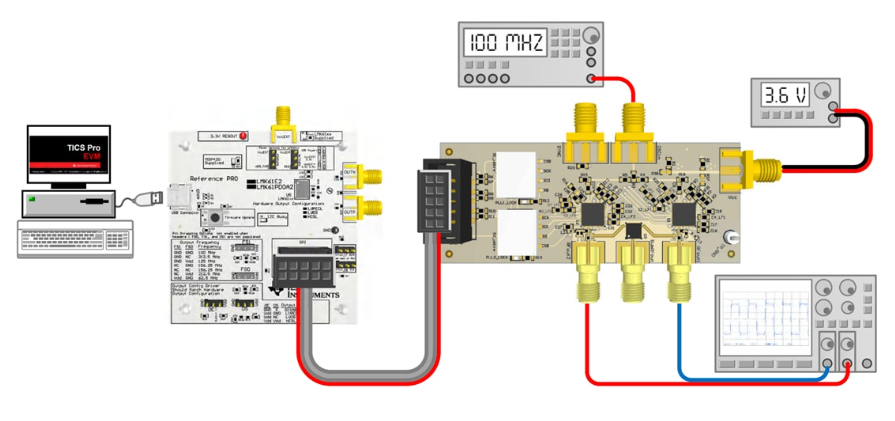

• 提供EVK硬件及软件，验证布局/散热建议（如 Rogers 4350B板材优先）
