LMX1404-EP是一款缓冲器、分频器和乘法器，具有高频、超低抖动和SYSREF输出。该器件与超低噪声参考时钟源相结合，是时钟数据转换器的典范设计，尤其是在采样高于 3GHz 时。4 个高频时钟输出和附加 LOGICLK 输出中的每一个都与一个 SYSREF 输出时钟信号配对。JESD 接口的SYSREF信号可以在内部生成，也可以作为输入传入并重新时钟到器件时钟。该器件可以通过禁用SYSREF输出，将多通道、低偏斜、超低噪声的本地振荡器信号分配到多个混频器。
*附件：lmx1404-ep.pdf

特性

视频 #V62/24627
300MHz至15GHz频率的时钟缓冲器
超低噪声
- 6GHz输出时本底噪声为–159dBc/Hz
- 6GHz 输出时为 36 fs 附加抖动（100Hz 至 fCLK）
- 5fs 附加抖动（100Hz - 100MHz）
4 个高频时钟，具有相应的 SYSREF 输出
- 共享除法 1（缓冲区）、2、3、4、5、6、7 和 8
- 共享可编程乘法器 x2、x3 和 x4
支持引脚模式选项，无需SPI即可配置器件
LOGICLK 输出与相应的 SYSREF 输出
- 在单独的分库上
- 1、2、4 预分频器
- 1（旁路）、2、...、1023 柱分隔器
8 个可编程输出功率级别
同步 SYSREF 时钟输出
- 508 次延迟步进调整，每次小于 2.5ps，频率在 12.8GHz 时
- 发生器和中继器模式
- SYSREFREQ 引脚的窗口功能，用于优化时序
SYNC 功能到所有分部和多个设备
2.5V工作电压
–55?C 至 125?C 工作温度
高可靠性
- 受控基线
- 一个装配/测试站点
- 一个制造现场
- 延长产品生命周期
- 产品可追溯性

参数

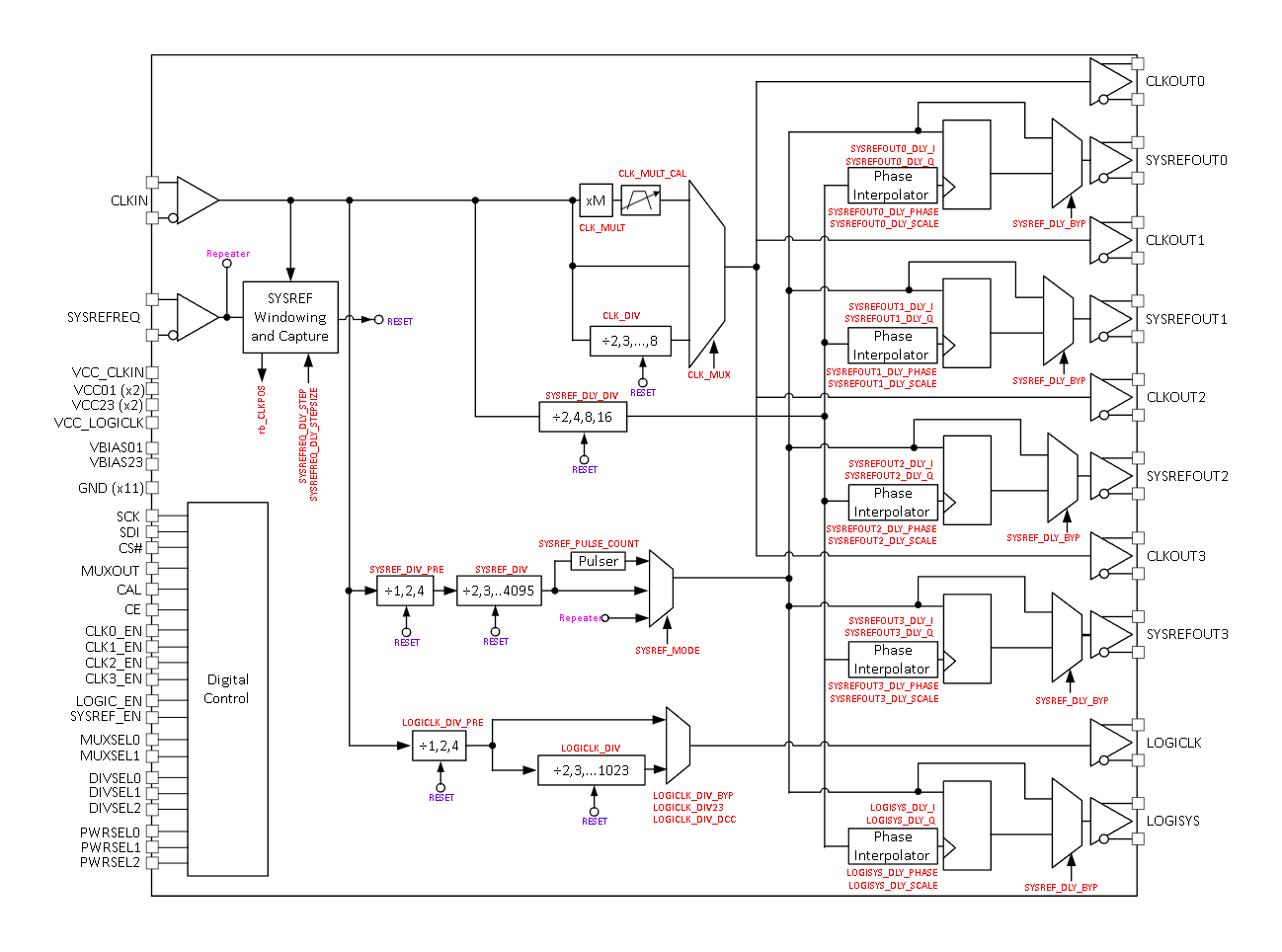

方框图

?1. 产品概述?
LMX1404-EP 是德州仪器（TI）推出的高性能时钟缓冲/乘法/分频器，专为雷达、通信及数据转换等高频应用设计。其核心特性包括：

?超低噪声?：噪声基底低至-159dBc/Hz（6GHz输出），附加抖动仅36fs（100Hz至fCLK）。
?宽频支持?：输入频率300MHz至15GHz，支持JESD204B/C时钟分配。
?多功能输出?：4路高频时钟（带SYSREF输出）和1路独立逻辑时钟（LOGICLK），支持缓冲、分频（÷1-8）及倍频（×2-4）模式。
?高可靠性?：工作温度-55°C至125°C，符合航天及工业级应用标准。

?2. 关键特性?

?时钟管理?：
- 分频器支持1/2/3/4/5/6/7/8分频，倍频器支持×2/×3/×4。
- 逻辑时钟（LOGICLK）独立分频（÷1-1023），支持LVDS/CML输出格式。
?SYSREF同步?：
- 支持生成器（连续/脉冲）和转发器模式，延迟步进精度<2.5ps（12.8GHz）。
- 窗口化功能优化SYSREFREQ引脚时序。
?电气参数?：
- 2.5V供电，功耗1050mA（全输出开启）。
- 输出功率8级可调，支持DC/AC 耦合。
