?LMX1860-SEP 文档总结

LMX1860-SEP是一款缓冲器、分频器和乘法器，具有高频、超低抖动和SYSREF输出。该器件与超低噪声参考时钟源相结合，是时钟数据转换器的典范设计，尤其是在采样高于 3GHz 时。4 个高频时钟输出和附加 LOGICLK 输出中的每一个都与一个 SYSREF 输出时钟信号配对。JESD接口的SYSREF信号可以在内部生成，也可以作为输入传入并重新时钟到器件时钟。该器件可以通过禁用SYSREF输出，将多通道、低偏斜、超低噪声的本地振荡器信号分配到多个混频器。
*附件：lmx1860-sep.pdf

特性

• VID #V62/24630
  • 总电离剂量 30krad（不含 ELDRS）
  • 单事件闩锁 （SEL） 免疫高达 43MeV - cm2 /mg
  • 单事件功能中断 （SEFI） 免疫高达 43MeV - cm2 /mg
• 300MHz至15GHz频率的时钟缓冲器
• 超低噪声
  • 6GHz输出时本底噪声为–159dBc/Hz
  • 6GHz 输出时为 36 fs 附加抖动（100Hz 至 fCLK）
  • 5fs 附加抖动 （100Hz - 100MHz）
• 4 个高频时钟，具有相应的 SYSREF 输出
  • 共享除法 1（缓冲区）、2、3、4、5 和 7
  • 共享可编程乘法器 x2、x3 和 x4
• 支持引脚模式选项，无需SPI即可配置器件
• LOGICLK 输出与相应的 SYSREF 输出
  • 在单独的分库上
  • 1、2、4 预分频器
  • 1（旁路）、2、...、1023 柱分隔器
• 8 个可编程输出功率级别
• 同步 SYSREF 时钟输出
  • 508 次延迟步进调整，每次小于 2.5ps，频率在 12.8GHz 时
  • 发生器和中继器模式
  • SYSREFREQ 引脚的窗口功能，用于优化时序
• SYNC 功能到所有分部和多个设备
• 2.5V工作电压
• –55?C 至 125?C 工作温度
• 高可靠性
  • 受控基线
  • 一个装配/测试站点
  • 一个制造现场
  • 延长产品生命周期
  • 产品可追溯性

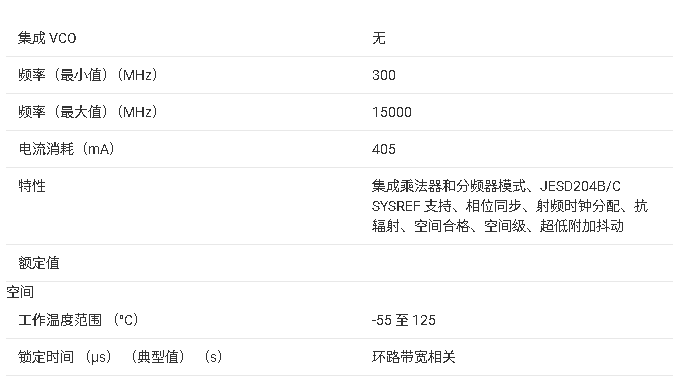

参数

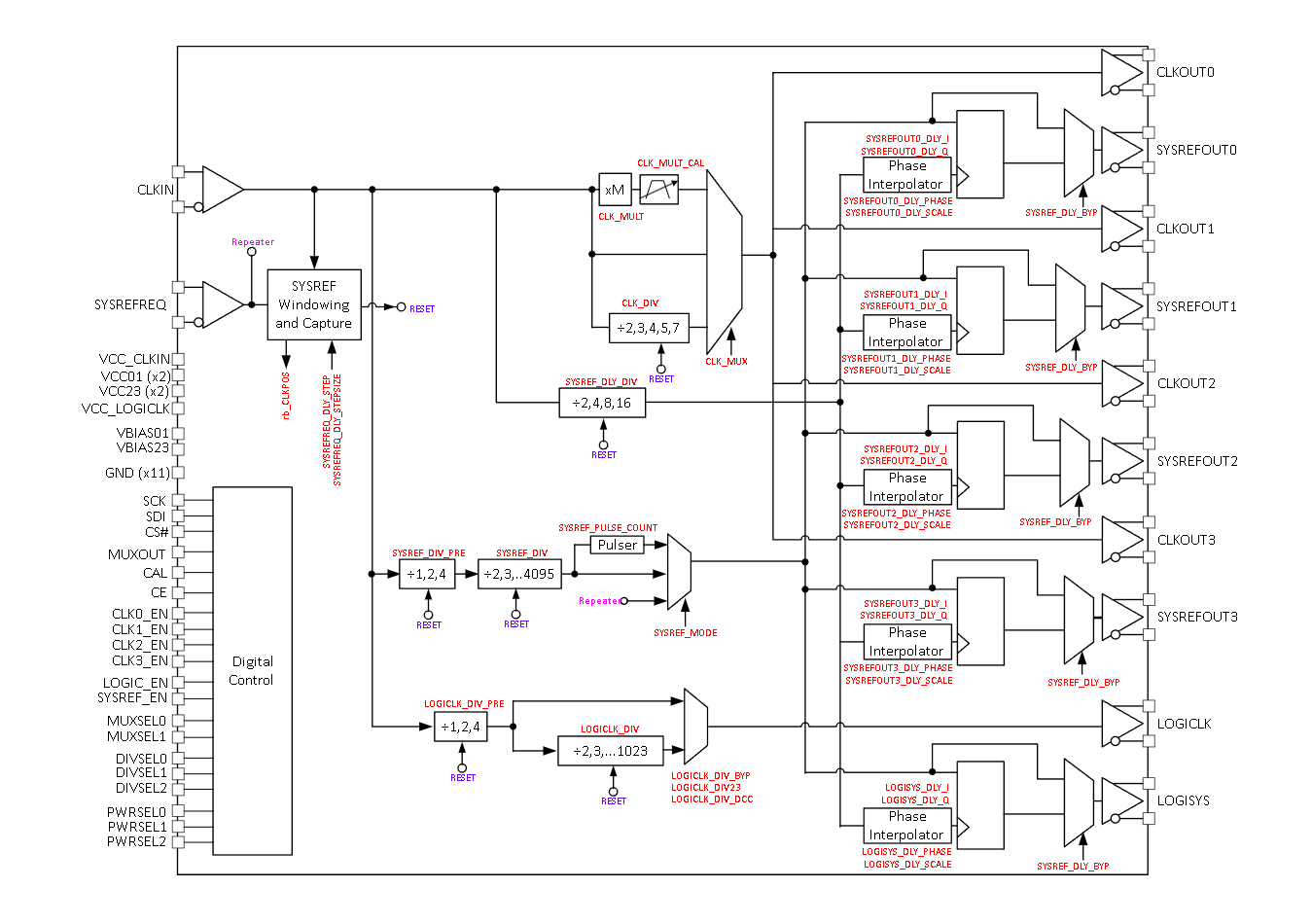

方框图

?1. 产品概述?
LMX1860-SEP 是一款航天级低噪声高频 JESD204B/C 缓冲器、倍频器和分频器，适用于极端环境下的高性能时钟管理需求。其主要特点包括：

• ?抗辐射设计?：总电离剂量达 30krad，抗单粒子锁定（SEL）和功能中断（SEFI）。
• ?高频支持?：工作频率范围 300MHz 至 15GHz，超低噪声（-159dBc/Hz @6GHz）和极低抖动（36fs 附加抖动）。
• ?多功能时钟输出?：提供 4 路高频时钟及对应的 SYSREF 输出，支持分频（÷1/2/3/4/5/7）和倍频（×2/3/4）。
• ?灵活配置?：支持引脚模式或 SPI 配置，集成同步功能和可编程输出功率（8 级）。

?2. 关键特性?

• ?时钟管理?：LOGICLK 输出带独立分频器（预分频 1/2/4，后分频 1-1023）。
• ?SYSREF 同步?：508 级延迟步进调整（<2.5ps @12.8GHz），支持生成器/中继器模式。
• ?可靠性?：2.5V 工作电压，-55°C 至 125°C 工作温度，符合航天级高可靠性标准（如产品追溯性、单一制造/测试站点）。

?3. 应用场景?

• 雷达成像载荷、通信载荷、指令与数据处理。
• 数据转换器时钟、时钟分配/倍频/分频系统。

?4. 封装与型号?

• ?封装?：HTQFP-64（10mm×10mm），型号包括 LMX1860PA P/EM（工程样品）和 LMX1860MP APSEP（抗辐射认证）。

?5. 功能框图?
集成多相位插值器、分频逻辑、SYSREF 生成/分发模块，支持多通道低偏斜时钟分配。

?6. 文档结构?
包含引脚配置、电气特性、典型应用电路、寄存器映射等详细章节，覆盖设计、布局及电源管理建议。
