?TLC3555-Q1 汽车级高速CMOS定时器技术文档总结

TLC3555-Q1 是一款采用 TI CMOS 工艺制造的单片定时电路。该定时器与CMOS、TTL和MOS逻辑完全兼容，工作频率高达3MHz甚至更高。TLC3555-Q1 从性能和功能角度改进了现有的 TLC555-Q1，具有更严格的规格容差和附加功能，例如热关断和上电复位。

TLC3555-Q1 的触发、阈值和复位逻辑遵循与 TLC555-Q1 相同的真值表。将复位引脚 （RESET） 设置为高电平以进行典型作，或将复位引脚设置为低电平以复位触发器并强制输出为低电平。TLC3555-Q1 具有从 RESET 到 VDD 的内部上拉电阻，可以减少无源计数并节省电路板面积。
*附件：tlc3555-q1.pdf

由于传播延迟低，上升和下降时间快，TLC3555-Q1 支持比 NE555 和 TLC555-Q1 等以前的定时器更高频率的非稳态作。在 15V 电源下，TLC3555-Q1 在 TI 的传统非稳态测试电路中实现了 3.1MHz 的干净方波。当用作振荡器时，输出和输入连接在一起，TLC3555-Q1 的振荡频率为 7.2MHz。电路寄生在高频响应中占主导地位。除了与 TLC555-Q1 引脚兼容的 D 封装外，TLC3555-Q1 还采用 DDF 封装，可实现简洁的实现，减少寄生效应。

特性

• 符合 AEC-Q100 标准，适用于汽车应用：
  • 温度等级 1：–40°C 至 +125°C，TA
• 功能安全功能
  • 可用于帮助功能安全系统设计的文档
• 极低功耗
  • VDD = 5V时为1mW （典型值）
• 高达 3MHz 的不稳定运行
• CMOS输出能够摆动轨到轨
• 高输出电流能力
  • 接收器 200mA
  • 电源 50mA
• 输出与 CMOS、TTL 和 MOS 逻辑完全兼容
• 集成 RESET 上拉至 VDD
• 开机复位至已知状态
• 集成热关断保护
• 1.5V至18V的单电源工作

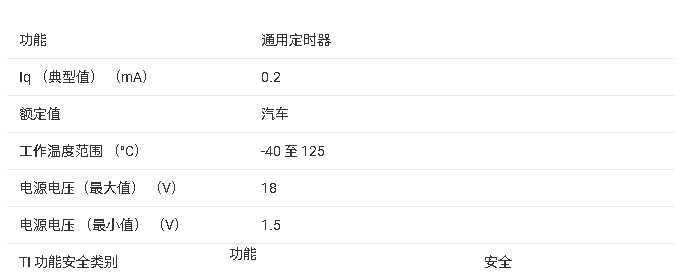

参数

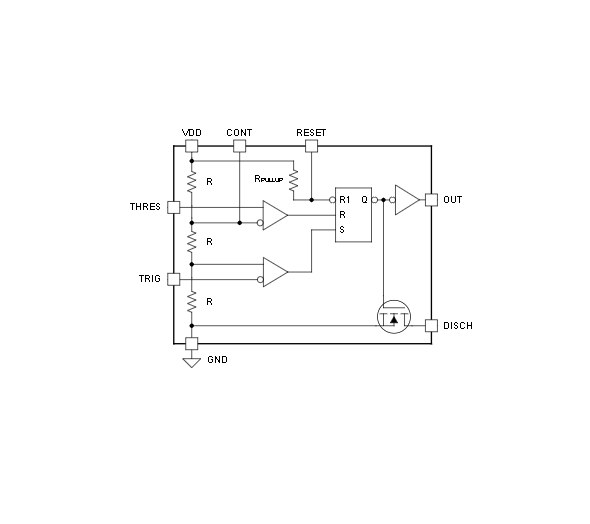

方框图

?1. 产品概述?
TLC3555-Q1是德州仪器（TI）推出的汽车级高速CMOS定时器，基于改进的TI CMOS工艺，兼容CMOS/TTL/MOS逻辑，工作频率可达3MHz以上。作为TLC555-Q1的升级版，其特性包括：

• ?AEC-Q100认证?：支持-40°C至+125°C工作温度（Grade 1）。
• ?低功耗?：典型功耗1mW（VDD=5V）。
• ?高输出驱动能力?：灌电流200mA，拉电流50mA。
• ?集成功能?：内置RESET上拉电阻、电源复位（POR）和热关断保护。
• ?宽电压范围?：单电源供电1.5V至18V。

?2. 关键特性?

• ?性能提升?：相比NE555/TLC555-Q1，传播延迟更低，支持更高频率的无稳态振荡（实测7.2MHz）。
• ?封装选项?：提供8引脚SOIC（D）和SOT-23-THIN（DDF）封装，后者减小寄生效应。
• ?功能安全?：提供功能安全设计文档支持。

?3. 应用场景?

• 汽车照明、仪表盘、远程信息处理
• 脉冲生成、时序控制、PWM调制
• MOSFET栅极驱动

?4. 功能模式与电路设计?

• ?单稳态模式?：通过外部触发生成固定脉宽信号，脉宽公式：tw = 1.1 × RA × CT。
• ?无稳态模式?：通过RA/RB/CT配置振荡频率，占空比可调（需注意高频下寄生电容影响）。
• ?调制功能?：通过CONT引脚输入电压可调整阈值/触发电平，实现PWM或PPM。

?5. 电气参数?

• ?阈值/触发电压?：分别约为2/3 VDD和1/3 VDD（典型值）。
• ?热阻?：D封装θJA=138.9°C/W，DDF封装θJA=211.3°C/W。
• ?ESD保护?：HBM ±2000V，CDM ±500V。

?6. 设计建议?

• ?布局优化?：高频应用需缩短定时元件走线，减少寄生电容。
• ?电源去耦?：推荐0.1μF陶瓷电容并联1μF电解电容。
• ?热管理?：持续高电流输出可能触发热关断，需限制瞬态持续时间。

?7. 文档支持?
包含评估模块（EVM）指南、参考设计（如汽车LED驱动）及功能安全文档。
