Texas Instruments TPS3436-Q1精密窗口看门狗定时器是一款超低功耗（250nA典型值）器件，提供可编程窗口看门狗定时器。TPS3436-Q1可提供具有多种功能的高精度超时看门狗计时器，广泛适用于各种应用。闭合窗口定时器可通过外部电容器进行工厂编程或用户编程。使用各种逻辑引脚组合可动态更改打开窗口到关闭窗口的比率。该看门狗还具有独特特性，例如启用禁用和启动延迟。

数据手册：*附件：Texas Instruments TPS3436-Q1精密窗口看门狗定时器数据手册.pdf

WDO延迟可通过工厂编程默认延迟设置进行设定，或通过外部电容器进行编程。该器件还提供锁存输出操作，其中输出被锁存，直至清除看门狗故障。TPS3436-Q1为TPS3430-Q1器件系列提供性能升级替代方案。Texas Instruments TPS3436-Q1采用小型8引脚SOT-23封装。

特性

下列性能符合AEC-Q100标准：
- 器件温度等级1：-40°C至125°C的环境工作温度范围
出厂编程或用户可编程的看门狗超时
- ±10%精确计时器（最大值）
- 工厂编程关闭窗口：1毫秒至100秒
出厂编程或用户可编程的复位延迟
- ±10%精确计时器（最大值）
- 工厂编程选项：2毫秒至10秒
输入电压范围：V DD =1.04V至6.0V
超低电源电流IDD = 250nA（典型值）
开漏、推挽、低电平有效输出
各种可编程选项
- 看门狗启用/禁用
- 看门狗启动延迟：无延迟至10秒
- 打开窗口与关闭窗口比率选项：1X至511X
- 锁存输出选项
MR功能支持

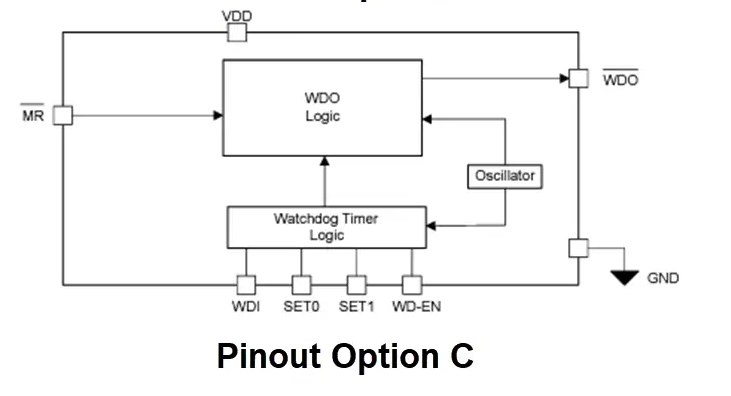

简化示意图

德州仪器TPS3436-Q1汽车级窗口看门狗定时器技术解析

一、产品概述与核心特性

TPS3436-Q1是德州仪器推出的汽车级纳米级超低功耗精密窗口看门狗定时器，具有以下突出特性：

?1. 汽车级可靠性?

AEC-Q100 Grade 1认证（-40℃至125℃环境温度范围）
输入电压范围：1.04V至6.0V
超低静态电流：典型值仅250nA

?2. 灵活的定时配置?

工厂预设或用户可编程的看门狗超时窗口
- 关闭窗口时间范围：1ms至100秒
- 精度高达±10%（最大值）
可配置的复位延迟时间
- 工厂预设选项：2ms至10秒
- 支持外部电容编程

?3. 多功能输出?

开漏或推挽输出配置
支持低电平有效输出
可选锁存输出模式

二、关键参数详解

1. 电气特性参数

参数	条件	最小值	典型值	最大值	单位
?工作电压?	-	1.04	-	6.0	V
?静态电流?	TA=-40℃至85℃	-	0.25	0.8	μA
?输出低电平?	VDD=3.3V, IOUT=2mA	-	-	300	mV
?看门狗精度?	tWC≥10ms	-10	-	+10	%

2. 定时特性

? 关闭窗口时间(tWC) ?：
- 电容编程模式：1.5nF至1000nF对应1ms至100秒
- 固定时间选项：1ms/5ms/10ms/20ms/50ms/100ms/200ms/1s/1.4s/1.6s/10s/50s/100s
? 开放窗口时间(tWO) ?：
- 通过SET引脚可配置比率为1X至511X
- 计算公式：tWO = (n - 1) × tWC
? 复位延迟时间(tWDO) ?：
- 电容编程模式：4.95×10?×CCRST
- 固定时间选项：2ms/10ms/25ms/50ms/100ms/200ms/1s/10s
