中微爱芯AiP8F3508芯片在空气炸锅的应用

行业介绍

?空气炸锅是一种以高速循环热风来烹饪食物的一种厨房电器，可分为传统空气炸锅、多功能空气炸锅和智能空气炸锅。该行业目前正处于快速发展阶段，特别是疫情后，人们对于健康食品的追求，使得该市场规模持续增长，技术不断创新，产品功能日益丰富，市场需求旺盛。全球空气炸锅市场规模近年来持续增长。2022年全球市场规模为49.7亿美元，预计到2028年将达到82.6亿美元，展现出稳健的增长态势?。

随着近年来消费电子价格战愈演愈烈，原材料的成本上升以及市场行业的内卷，给一些小微企业带来了不少压力，在这一背景下，低成本MCU空气炸锅应运而生。该方案具备低成本、高性能、高稳定性等优势，将会给一些板厂企业带来一些惊喜。

单锅整体解决方案

该方案采用中微爱芯AiP8F3508芯片，AiP8F3508是一款低成本芯片，内置8KB Flash、256B IRAM、256B XRAM、128B EEPROM，最多支持26个ADC和26个触摸按键，搭配中微爱芯触摸库，可通过CS 10V静态、6V动态、EFT 4000V等可靠性测试，内部集成抖频功能，易过EMI测试。

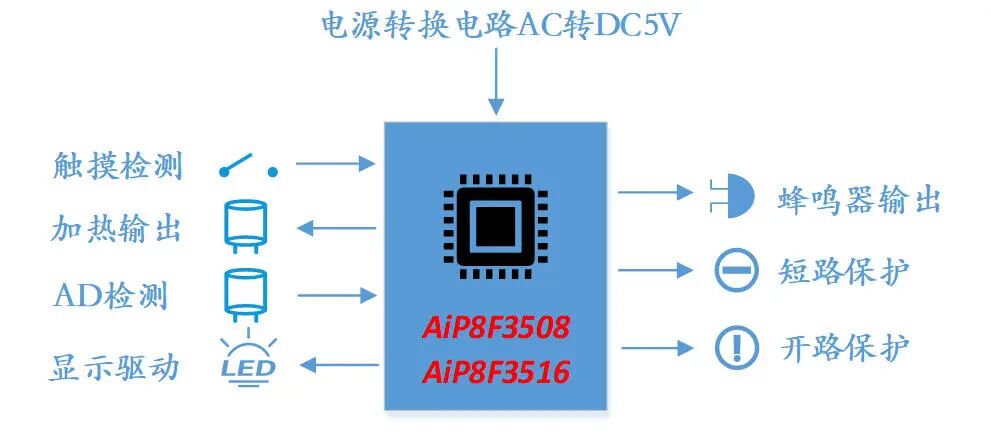

低成本MCU单锅空气炸锅方案通常包含以下关键模块：电源转换电路模块、显示驱动模块、触摸检测模块、温度AD检测模块、掉电记忆AD检测模块、加热控制模块以及蜂鸣器控制模块。该方案MCU仅需少量外围元件就能实现全部功能，布板方便，能够快速二次开发并投入量产，同时降低了物料成本。

MCU单锅炸锅方案

方案特点

最大功率：1500W

控温范围：80℃-200℃（默认）

控温方式：非PID控温，温幅可调

触摸检测：触摸检测触摸响应速度快，按键灵敏度高，开发简单。

保护功能：NTC断路保护、NTC短路保护、过温保护、低温保护

首冲温度：可根据需求进行首冲温度抬高或降低

低温启动温度：-20℃

LED亮度高：全端口支持大电流驱动；

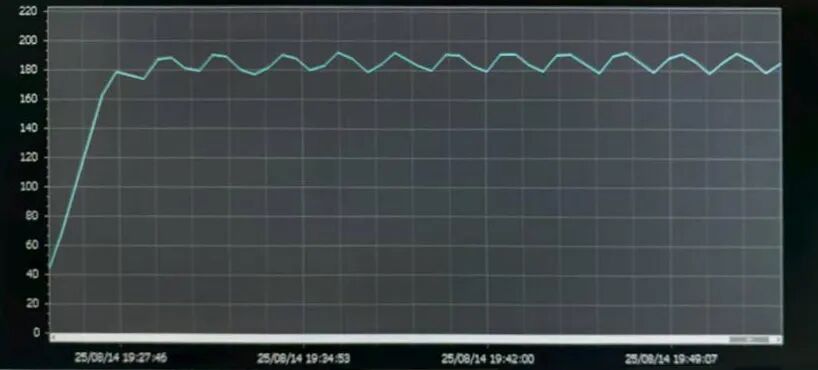

控温曲线：控温曲线平滑稳定，温幅在10℃左右

CS：10V静态、6V动态，

EFT：4000V-100KHz/5KHz，

易过EMI：抖频功能。

其他功能：支持掉电记忆

方案实物

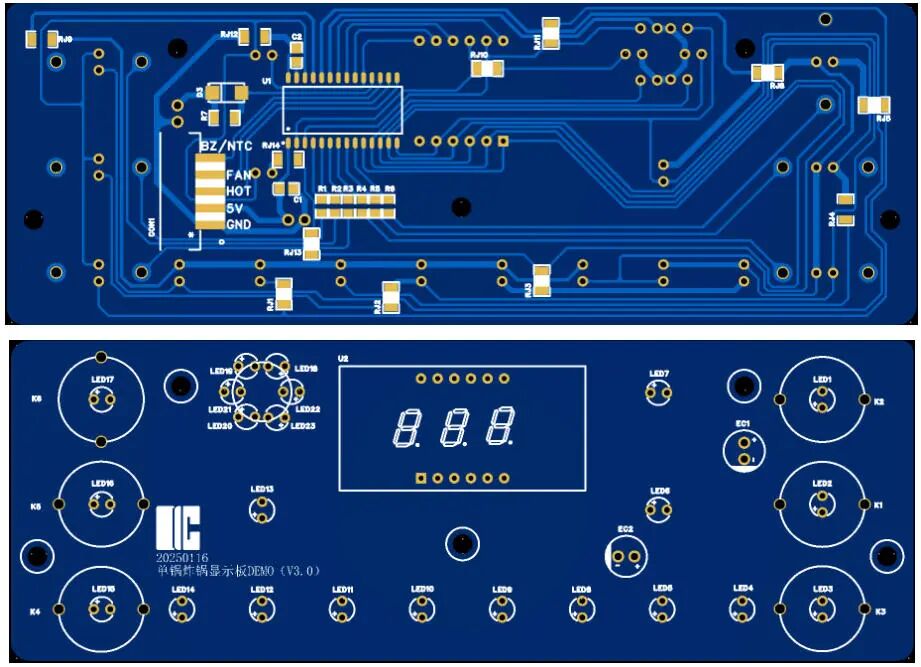

低成本MCU单锅炸锅显示板PCB

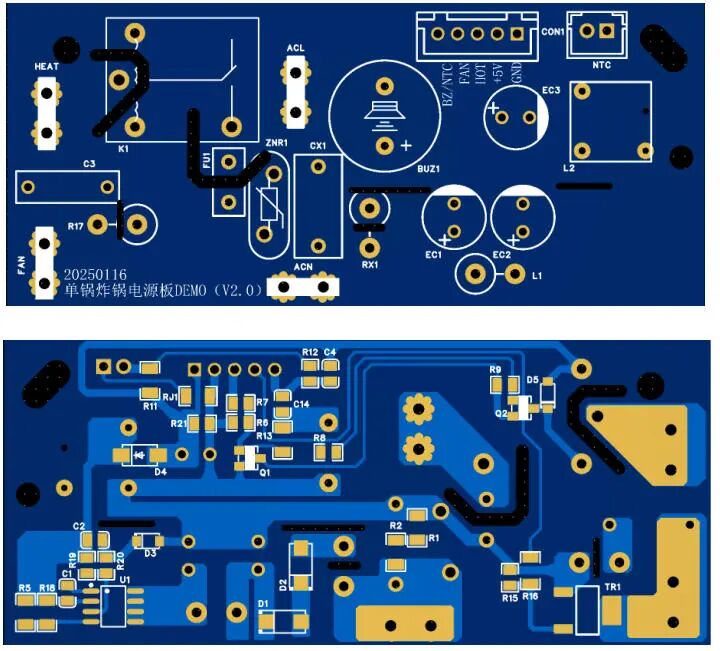

低成本MCU单锅炸锅电源板PCB

芯片资源

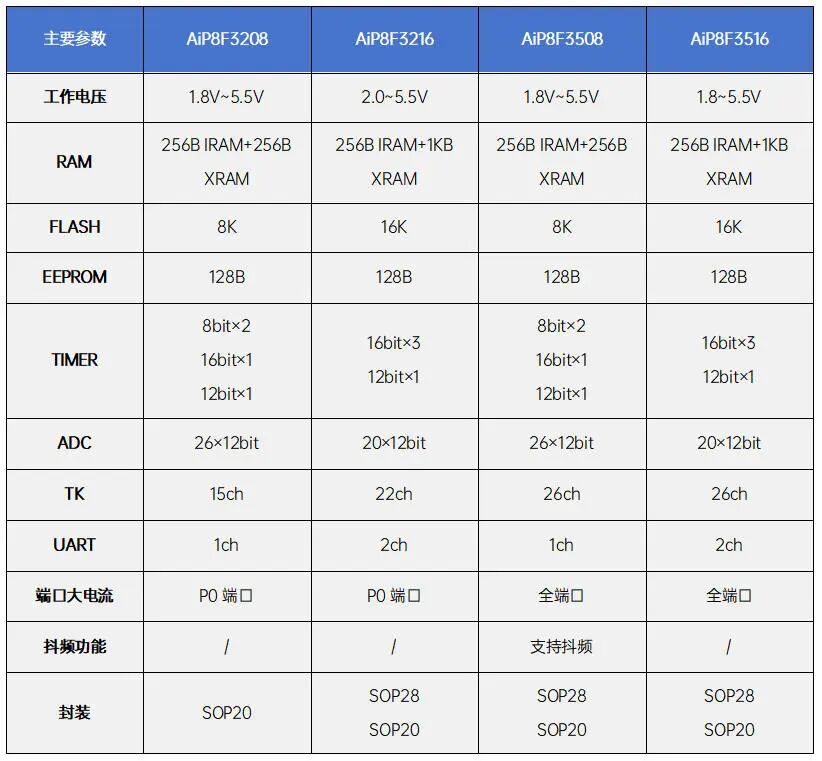

中微爱芯AiP8F32XX和AiP8F35XX电路均可用于该类型方案，具体参数如下表所示：

结语

该款空气炸锅单锅方案，极大地节省了外部器件，降低了方案开发难度及设计成本，触摸灵敏度高，可靠性高，温度稳定，加热效果好，是低成本空气炸锅的不二之选。

如需了解更多产品资讯，请联系我司授权代理商或销售工程师。
