Texas Instruments UCC28C56EVM-066评估模块用于评估EV和HEV汽车动力传动系的高效一次侧控制（带AUX绕组）反激式辅助电源。UCC28C56EVM-066设计具有15.2V（典型值）、40W输出，用于800V电池系统。

数据手册：*附件：Texas Instruments UCC28C56EVM-066评估模块数据手册.pdf

TI UCC28C56EVM-066评估模块在40 W至125 V输入电压范围内提供1000 V功率。精确输出电压与负载相关。例如，在40V至125V输入范围内，设计将提供20W功率。

UCC28C56EVM-066评估模块采用1700V碳化硅 (SiC) MOSFET，因此适合用于800V电池系统。

特性

• 超宽输入电压范围：40V至1kV，输出：15.2V（典型值，40W时）
• 一次侧控制（带AUX绕组）消除了对光耦合器和 [TL431]的需求
• 符合汽车标准的控制器，设计用于驱动1700V SiC MOSFET
• 微型、获得专利的HV启动电路
• 高效率、高密度两层PCB设计

PCB前面布局

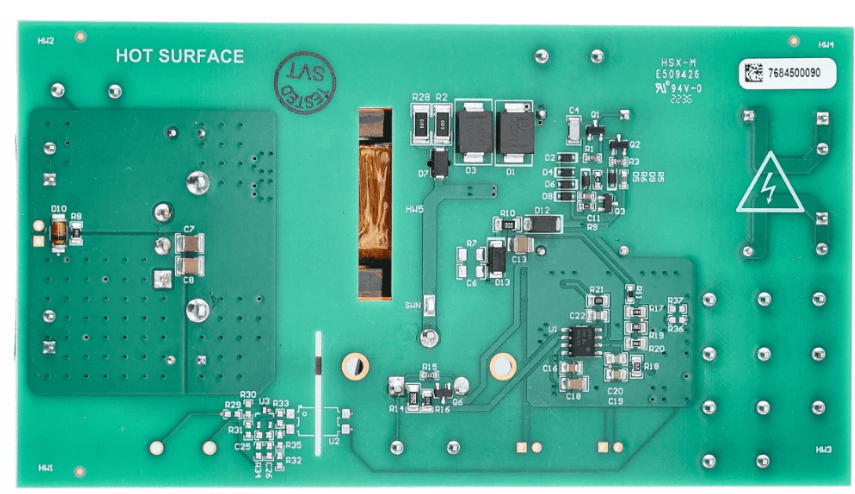

PCB背面布局

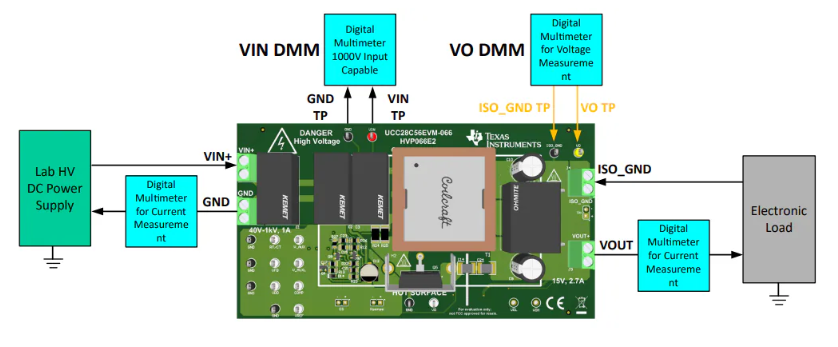

典型测试设置

UCC28C56EVM-066评估模块技术解析与应用实践

一、产品核心特性

UCC28C56EVM-066是德州仪器(TI)针对电动汽车/混合动力汽车(EV/HEV)动力系统开发的高密度辅助电源评估模块，采用原边控制反激拓扑结构，具有以下突出特性：

• ?宽输入电压范围?：40V至1000V直流输入，特别适配800V电池系统
• ?高效率输出?：在800V输入/2.7A负载条件下效率达86.1%
• ?紧凑型设计?：50mm×86mm关键元件布局区域，四层PCB结构
• ?汽车级组件?：采用AEC-Q101认证的1700V SiC MOSFET
• ?智能保护机制?：集成过流、短路、过热等多重保护功能

二、关键电路设计解析

1. 电源架构设计

模块采用三级供电方案：

1. ?高压输入级?：通过680pF Y电容检测线路噪声
2. ?控制电路级?：UCC28C56H-Q1控制器提供PWM调制
3. ?输出级?：15.2V/2.7A输出，采用200V Schottky整流二极管

?创新设计亮点?：

• 原边控制技术省去光耦反馈
• 4.7nF注入电容实现有源EMI滤波
• 动态范围增强器(DRE)提升信噪比

2. 保护电路设计

• ?输入保护?：160V TVS二极管阵列(型号SMCJ160AHE3)
• ?输出保护?：集成输出短路自动恢复功能
• ?热管理?：
  • TO-247封装的SiC MOSFET配5W散热器
  • 变压器在满负载时温升48.9°C(800V输入条件)

三、性能测试数据

1. 效率特性

2. 动态响应

• ?负载调整率?：±3.5%(250mA-2.7A负载变化)
• ?线性调整率?：±4%(50V-1000V输入变化)
• ?瞬态响应?：25Hz负载阶跃(0.25A?2.7A)恢复时间<500μs

四、典型应用指南

1. 电动汽车牵引逆变器

作为800V电池系统的辅助电源：

1. 连接高压总线(J2端子)和负载(J4端子)
2. 配置电子负载为恒流模式(0-2.7A)
3. 启用DRE功能提升轻载效率
4. 监测TP11(COMP)测试点优化环路响应

2. 工业高压电源

?设计注意事项?：

• 输入侧必须使用1:1隔离变压器
• 推荐π型滤波网络(C24-C39配合R18-R33)
• 关键信号走线长度<5cm保持信号完整性
• 高温环境需降低开关频率至35kHz以下
