Texas Instruments TPS56C231LEVM评估模块设计用于轻松评估TPS56C231L转换器。TPS56C231是一款单D-CAP3?模式同步降压转换器，可在12A下从4.5V至17V输入范围提供1.2V电源，需要非常少的外部元件。TI TPS56C231LEVM评估模块利用D-CAP3控制模式提供快速瞬态响应、良好的线路和负载调节。此外，TPS56C231LEVM无需外部补偿，支持低ESR输出电容器。

数据手册：*附件：Texas Instruments TPS56C231LEVM评估模块数据手册.pdf

特性

输入电压范围：4.5V至17V
输出电压范围：0.6V - 5.5V
输出电流：高达12A
Eco-mode?与FCCM模式
可调软启动时间
3.5mm x 3.5mm QFN封装

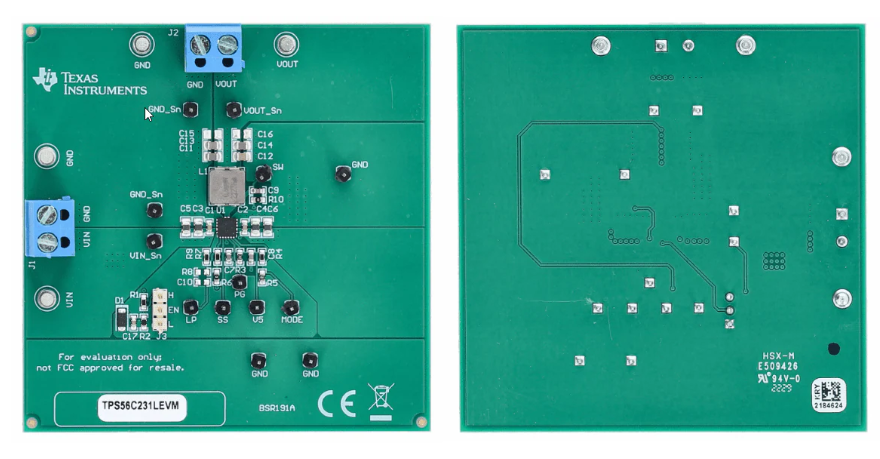

PCB布局

TPS56C231L评估模块技术解析与应用指南

一、产品概述

TPS56C231LEVM是德州仪器(TI)推出的一款12A同步降压转换器评估模块，用于评估TPS56C231L高性能同步降压转换器的性能。该模块采用D-CAP3?控制模式，输入电压范围4.5V至17V，可提供1.2V/12A的输出能力，适用于工业电源和数据通信设备等多种应用场景。

二、核心特性

?高效能设计?：
- 集成D-CAP3控制模式，提供快速瞬态响应
- 最高效率可达95%(12V输入转1.2V输出时)
- 800kHz开关频率(典型值)
?灵活配置?：
- 可调输出电压(0.6V至5.5V)
- 支持FCCM强制连续模式和DCM断续模式
- 可调软启动和欠压锁定(UVLO)功能
?保护功能?：
- 过流保护(13.8A典型值)
- 欠压保护
- 过压保护
- 热关断(160°C典型值)

三、关键性能参数

参数	测试条件	最小值	典型值	最大值	单位
输入电压	-	4.5	12	17	V
输出电压	-	-	1.2	-	V
输出电流	-	0	-	12	A
开关频率	VIN=12V, IOUT=6A	-	800	-	kHz
输出纹波	VIN=12V, IOUT=12A	-	10	-	mVpp

四、性能测试结果

?启动特性?：
- EN使能到VOUT稳定时间：约4ms(IOUT=6A)
- 启动过程平稳无过冲
?关断特性?：
- EN禁用至VOUT关闭时间：<200μs(IOUT=6A)
?输出纹波?：
- 轻载(0.01A)纹波：周期80μs
- 满载(12A)纹波：10mVpp，周期2μs

五、PCB布局设计

?层叠结构?：
- 顶层：主功率走线(VIN, VOUT, SW, GND)
- 内层1：完整地平面
- 内层2：辅助地平面及VIN/VOUT铜填充
- 底层：地平面及少量信号走线
?布局要点?：
- 输入去耦电容尽可能靠近IC的VIN和PGND引脚
- 功率回路面积最小化
- 采用四层板设计优化散热和EMI性能
