Texas Instruments TPS2001EEVM-247评估模块一款简单易用的电源开关模块，具有2A最大工作电流，以及使能开关和故障指示功能。TI TPS2001EEVM-247评估模块是一个用于评估TPS2001E、TPS2068E、TPS2069E和TPS2000E性能的平台。TPS2001E是该EVM上的默认安装器件，工作电压范围为2.7V至5.5V。

数据手册：*附件：Texas Instruments TPS2001EEVM-247评估模块数据手册.pdf

特性

• 输入和输出电压范围：2.7V至5.5V
• 最大工作电流：2A（电流限制）
• 支持多种封装，包括SOT23-5、带散热焊盘的MSOP-8以及不带散热焊盘的MSOP-8

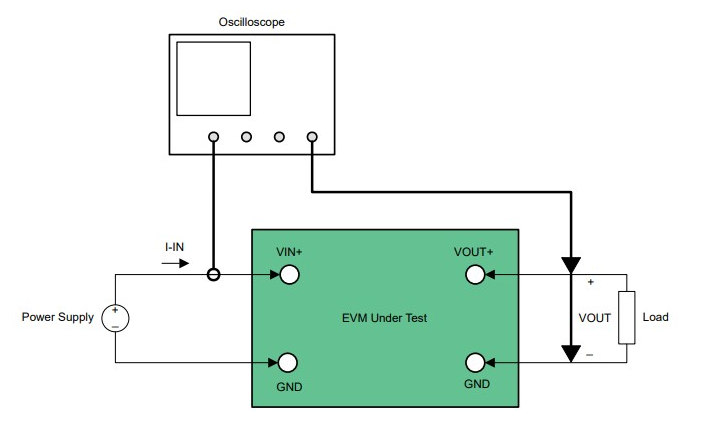

EVM设置

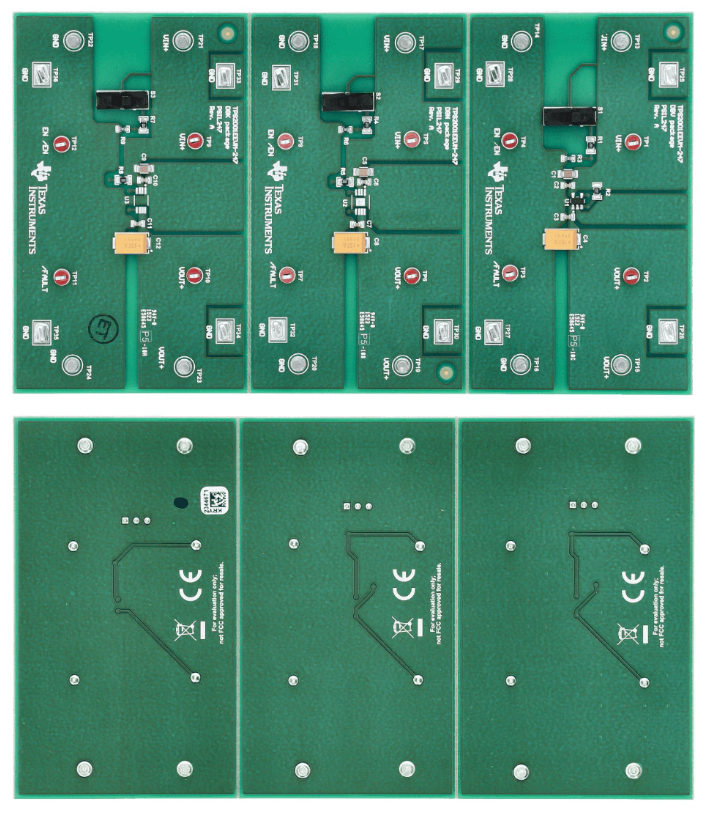

PCB布局

TPS2001EEVM-247评估模块技术解析与应用指南

一、产品核心概述

TPS2001EEVM-247是德州仪器(TI)推出的单通道电源分配开关评估模块，主要用于评估TPS2001E系列电源开关器件的性能。该评估模块支持多种封装器件测试，是开发高效能电源管理系统的理想平台。

?核心特性?：

• 支持2.7V至5.5V宽输入电压范围
• 最大2A连续输出电流能力
• 集成过流保护和热关断功能
• 支持SOT23-5、带散热焊盘MSOP-8和不带散热焊盘MSOP-8三种封装
• 提供12个测试点方便测量关键参数

二、硬件架构解析

1. 模块组成结构

评估模块采用三合一设计架构：

1. ?SOT23-5封装区?：用于评估小型封装器件
2. ?MSOP-8带散热焊盘区?：优化散热性能评估
3. ?MSOP-8无散热焊盘区?：标准封装评估

2. 关键电路设计

• ?电源输入电路?：配置10μF和0.1μF去耦电容组合
• ?使能控制电路?：通过拨码开关选择高/低电平使能
• ?故障指示电路?：提供FLT状态输出监测
• ?测试点网络?：12个专用测试点覆盖所有关键节点

三、接口功能说明

1. 主要功能接口

2. 测试点布局

• ?输入侧测试点?：TP1/TP5/TP9(IN)
• ?输出侧测试点?：TP2/TP6/TP10(OUT)
• ?使能控制测试点?：TP3/TP7/TP11(EN)
• ?故障指示测试点?：TP4/TP8/TP12(FLT)

四、典型应用场景

1. 消费电子领域

• 笔记本USB端口电源管理
• 智能电视外围电路保护
• 机顶盒电源分配系统

2. 工业控制应用

• PLC模块电源隔离
• 传感器供电保护电路
• 工业自动化设备电源管理

3. 测试测量系统

• 电源特性自动测试平台
• 过流保护响应时间测量
• 热性能评估系统

五、性能参数分析

根据数据手册提供的技术规格：

六、评估板使用指南

1. 基本测试配置

1. 连接5V电源至VIN测试点
2. 配置使能开关(S1/S2/S3)选择使能逻辑
3. 连接电子负载至VOUT测试点
4. 使用示波器监测FLT信号
5. 逐步增加负载电流观察保护特性

2. 关键测试项目

• ?导通电阻测试?：测量IN-OUT压降计算电阻
• ?开关响应测试?：捕捉EN到VOUT的响应时间
• ?保护阈值测试?：逐步增加负载至触发保护
• ?热性能测试?：连续满载工作监测温升

七、设计注意事项

1. PCB布局建议

• 功率走线宽度≥50mil(1oz铜厚)
• 去耦电容尽量靠近器件引脚
• 散热焊盘区域保证足够过孔
• 敏感信号远离功率路径

2. 热管理方案

• MSOP-8带散热焊盘封装需设计散热铜皮
• 持续2A输出建议增加辅助散热
• 避免多个开关器件密集布局

3. 保护电路设计

• 输入端建议增加TVS二极管
• 长走线输出端可添加缓冲电容
• 复杂环境建议增加RC滤波电路
