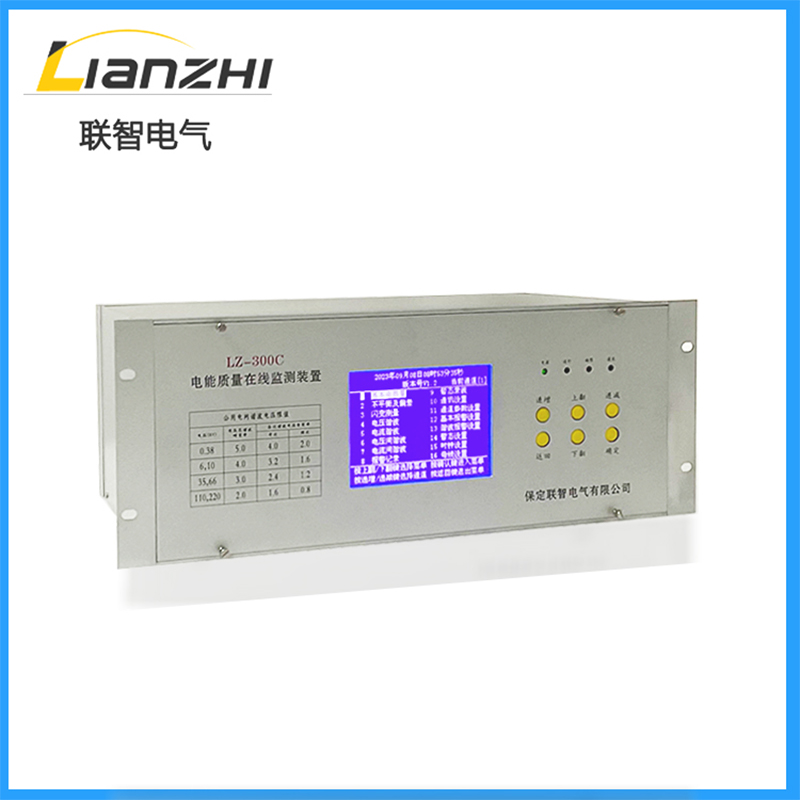

选择适合的标准源设备校准电能质量在线监测装置（以下简称 “监测装置”），核心是匹配校准需求、覆盖技术参数、适配应用场景，需从 “校准目标→技术指标→场景适配→附加能力” 四个维度层层筛选。以下结合行业标准（如 IEC 61000-4-30、GB/T 14549）与实践经验，提供系统的选择方法：

一、第一步：明确核心校准需求 —— 锚定选择方向

在选择标准源前，需先明确 **“校准什么、在哪里校准、校准到什么精度”**，这是后续筛选技术参数的基础。常见需求维度如下：

需求维度	关键问题	对标准源的影响示例
校准参数范围	是否需要校准谐波、暂降 / 暂升、闪变、三相不平衡？谐波需覆盖到多少阶？	仅校准基本电量（电压、电流）→ 选基础款；需校准 63 阶谐波→ 选高带宽、高分辨率标准源
监测装置精度等级	监测装置是 Class A 级（如关口计量）还是 Class B 级（如工业用户）？	校准 Class A 级装置→ 标准源精度需比其高 1-2 个等级（如 0.005% 级）；Class B 级→ 0.05% 级即可
应用场景	是实验室固定校准，还是现场移动校准？是否需要复现现场故障波形？	现场校准→ 选便携、抗干扰、电池供电款；复现故障→ 需支持录波回放（如 Comtrade 格式）
被校准装置类型	是低压配网监测装置（220V/380V），还是高压关口装置（10kV/110kV）？	高压校准→ 需搭配高精度电压 / 电流互感器（PT/CT）；低压→ 直接输出低电压大电流

二、第二步：匹配核心技术参数 —— 确保校准有效性

标准源的技术参数直接决定了校准结果的准确性，需重点关注以下 6 项关键指标，避免 “参数不足导致校准不全面” 或 “过度追求高精度造成成本浪费”。

1. 基本电量精度（电压、电流、功率）

核心要求：标准源的精度需高于被校准监测装置 1 个等级以上（符合 “量值溯源” 原则）。

例：校准 Class A 级监测装置（电压精度 0.1%）→ 标准源电压精度需≥0.05%；校准 Class B 级（电压精度 0.5%）→ 标准源≥0.2% 即可。

常见参数范围：

高端款（如 Fluke 6105A）：电压 / 电流精度 0.005%（50ppm），功率精度 0.01%；

中端款（如 XL-221）：电压 / 电流精度 0.05%，功率精度 0.1%。

注意点：需确认精度对应的 “量程范围”，例如某标准源在 “10%-100% 量程” 内精度 0.005%，低于 10% 量程精度下降，需确保覆盖监测装置的实际工作量程。

2. 电能质量事件模拟能力

需根据监测装置的监测范围，选择能模拟对应事件的标准源，避免 “漏校准”。常见事件类型及标准源要求如下：

电能质量事件类型	标准源需具备的能力	典型应用场景
谐波 / 间谐波	支持 2-63 阶谐波输出，谐波幅值精度≤0.2%，谐波相位分辨率 0.1°	工业变频负载、光伏逆变器监测装置校准
电压暂降 / 暂升 / 中断	暂降幅度可调（0%-100% 额定电压），持续时间可调（0.1ms-10s），符合 IEC 61000-4-30	医院、数据中心等敏感负荷监测装置校准
闪变	支持 Pst（短时间闪变值）、Plt（长时间闪变值）输出，精度≤5%	电弧炉、电焊机等冲击负载监测装置校准
三相不平衡	负序 / 零序分量可调（0%-20% 额定值），各相幅值 / 相位独立控制	低压配网三相负载不平衡场景校准

3. 输出带宽与采样率

带宽：决定标准源能否输出高频谐波或快速暂态信号。

例：校准 20kHz 高频谐波（如电力电子设备产生的间谐波）→ 标准源带宽需≥50kHz；

采样率：影响暂态信号的波形还原度，采样率越高，暂态波形越精准。

建议：需模拟暂降（持续时间＜10ms）→ 采样率≥100kS/s；仅模拟稳态谐波→ 50kS/s 即可。

4. 输出量程范围

需覆盖被校准监测装置的全工作量程，避免 “小量程校准准确、大量程无法覆盖” 的问题：

电压量程：常见 10V-1000V（低压）、10kV（需搭配 PT）；

电流量程：常见 0.1A-100A（直接输出）、500A-1000A（需搭配 CT）；

特殊需求：校准新能源场景（如光伏逆变器）→ 需支持直流电压 / 电流输出（如 0-1500V DC）。

5. 同步性（多相系统校准关键）

对于三相监测装置，标准源的各相输出同步性直接影响相位测量的校准精度：

要求：各相间相位差误差≤0.01°，频率同步误差≤0.001Hz；

典型场景：校准三相不平衡监测装置时，若标准源各相同步性差，会导致负序分量测量校准失真。

6. 波形编辑与录波回放功能

核心价值：复现现场实际故障波形（如短路、负荷突变），验证监测装置对 “非标准波形” 的捕捉能力；

关键要求：支持导入 / 导出 Comtrade 格式录波文件（电力行业通用格式），可手动编辑自定义波形（如方波、锯齿波）；

适用场景：电网故障后对监测装置的 “事件记录准确性” 校准，新能源并网场景的 “动态波动” 校准。

三、第三步：适配应用场景 —— 兼顾实用性与成本

不同场景对标准源的 “形态、环境适应性、操作便捷性” 要求差异极大，需避免 “实验室标准源用于现场导致无法使用” 的问题。

应用场景	核心需求	推荐标准源类型及示例
实验室固定校准	高精度、多参数、高稳定性，需与数据分析软件联动，批量校准监测装置	台式高精度标准源（如 Fluke 6100B、Chroma 61800），支持 LAN/USB 通信，可自动化控制
现场移动校准	便携（重量＜10kg）、抗干扰（IP54 防护）、电池供电（续航≥4h），快速接线	便携式标准源（如 XL-221 单相款、HIOKI PW3390），搭配钳形互感器实现不停电校准
新能源并网校准	支持交直流混合输出、模拟光伏 / 风电出力波动（如辐照度变化导致的电流波动）	新能源专用标准源（如致远电子 MPT 系列、Fluke 6105A + 直流模块）
高压关口校准	需搭配高精度 PT/CT（误差≤0.01%），支持大电流输出（如 1000A），数据可溯源	高压标准源系统（如 Fluke 6105A + 高精度 PT/CT），需通过国家计量院认证
