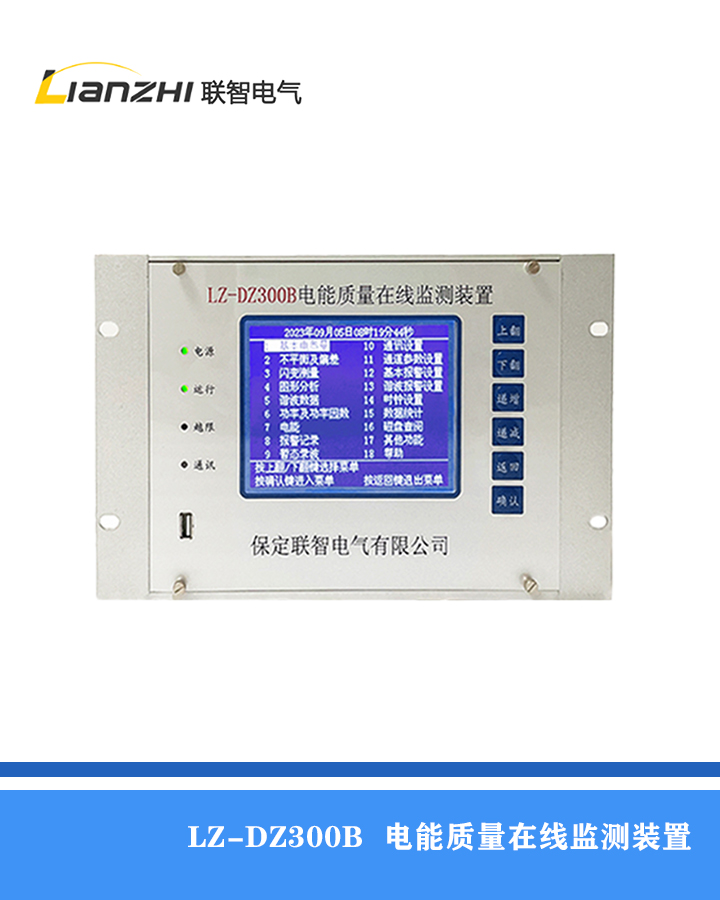

LZ-DZ300B电能质量在线监测装置

工业领域应用的电能质量在线监测装置需符合的标准体系可分为基础性能标准、行业适配标准、国际兼容性标准及强制认证要求四大类，覆盖测量精度、功能配置、电磁兼容、通信协议等核心维度。以下是具体标准解析：

一、基础性能与测量标准

1. 电能质量指标测量标准

GB/T 14549-1993《电能质量 公用电网谐波》
规定谐波电压 / 电流限值及测量方法，要求监测装置能识别 2-19 次谐波，并区分稳态与暂态谐波（如电弧炉熔化期的高次谐波）烟台市人民政府。装置需满足 A 类精度（电压谐波测量误差≤5%），并支持 95% 概率值统计功能，适用于钢铁、化工等高谐波行业。

GB/T 12325-2008《电能质量 供电电压偏差》
定义电压偏差范围（如 35kV 及以上电压偏差≤±10%），装置需实时监测并记录电压偏差事件，触发阈值可配置。例如，石化行业要求电压偏差超 ±7% 时立即告警。

GB/T 15543-2008《电能质量 三相电压不平衡》
规定负序电压不平衡度限值（正常运行≤2%，短时≤4%），装置需支持三相电压相位差计算，适用于多台电机异步运行的机械加工车间。

2. 测量设备通用标准

GB/T 19862-2005《电能质量检测设备通用要求》
明确 A 类装置（高精度）的技术指标：

电压 / 电流测量误差≤0.5%

谐波测量带宽≥2500Hz（覆盖工业变频器产生的高次谐波）

暂态事件记录分辨率≤1ms（捕捉半导体厂毫秒级电压暂降）。
新能源并网场景（如光伏电站）必须选用 A 类装置，以满足 GB/T 19964-2012《光伏发电站接入电力系统的技术规定》。

IEC 61000-4-30:2015《电能质量测量方法》
国际通用标准，定义电压暂降 / 暂升 / 中断的测量方法（如电压跌落深度≥10% 且持续时间＞10ms 视为暂降事件），并要求装置通过 A 类精度认证（如华立 HL6810 装置符合该标准）。

二、行业适配与场景化标准

1. 电力系统层级标准

DL/T 1053-2007《电能质量技术监督规程》
电力行业标准，规定监测点设置原则（如 35kV 及以上变电站母线需配置监测装置）、数据统计周期（至少 1 年）及评估报告格式，指导电网公司对工业用户的电能质量抽检。

GB/T 38755《电力系统安全稳定导则》
强制性标准，要求新能源场站（如工厂光伏）配置一次调频功能，监测装置需实时上传频率偏差数据至调度中心，确保与储能系统联动调节。

2. 工业细分领域标准

钢铁 / 冶金行业

需符合 GB/T 14549-1993 对电弧炉谐波排放的限值（如 5 次谐波电流≤62A/100MVA）。

监测装置需支持 “特征谐波溯源” 功能，区分电网背景谐波与轧机负载谐波烟台市人民政府。

化工行业

依据 GB/T 12326-2008《电压波动和闪变》，监测大型压缩机启动时的电压波动（d (t)≤1.5%），并联动无功补偿装置优化闪变值。

抗电磁干扰能力需符合 GB/T 17626.3-2016《射频电磁场辐射抗扰度》（试验等级≥3V/m），适应化工厂高频干扰环境。

新能源微电网

遵循 GB/T 19964-2012，监测并网点直流分量（≤0.5% 标称电压）及频率偏差（±0.2Hz），避免逆变器故障导致电网谐波污染。

支持 IEC 61850 通信协议，与微电网能量管理系统（EMS）实时交互数据。

三、国际兼容性与认证要求

1. 国际标准

IEC 61000-2-2:2002《低压供电系统兼容性水平》
规定工业环境下的电压特性（如电压暂降幅值≥80% 标称电压时允许持续时间≤100ms），出口欧洲的装置需符合该标准。

EN 50160:2010《公共电网电压特性》
欧盟标准，要求装置能监测电压波形畸变率（THD≤8%），适用于跨国工业项目（如汽车厂欧洲生产线）。

2. 强制认证

中国 CCC 认证
列入《强制性产品认证目录》的监测装置（如 35kV 以上高压监测设备）需通过认证，确保电气安全（如绝缘电阻≥10MΩ）和电磁兼容（如静电放电抗扰度≥4kV 接触放电）。

欧盟 CE 认证
需符合 LVD（低电压指令）和 EMC（电磁兼容指令）：

LVD 要求装置耐压测试≥2kV（1 分钟）。

EMC 要求传导干扰≤40dBμV（30MHz 以下频段），适用于出口至欧盟的工业设备。

四、特殊功能与通信协议标准

1. 事件录波与数据分析

DL/T 553-2020《电力系统动态记录装置通用技术条件》
规定暂态事件录波容量（至少保存 100 次事件）、波形采样率（≥256 点 / 周波），适用于定位地铁牵引站电压暂降故障源。

IEC 61000-4-15:2018《闪变测量》
要求装置支持 Pst（短期闪变值）和 Plt（长期闪变值）计算，满足商业综合体空调启停引起的闪变监测需求。

2. 通信与接口

DL/T 614-2019《多功能电能表通信协议》
电力行业标准，规定 RS485 接口的通信速率（默认 9600bps）、数据帧格式（如起始符 “68H”），适用于工业园区配电网监测装置与主站的数据交互。

Modbus RTU 协议
工业通用协议，支持多台装置组网（如数据中心多机柜监测），通信地址范围 1-247，错误校验采用 CRC16 算法。

五、总结：标准体系的核心价值

工业领域的电能质量监测装置需通过多层级标准体系实现 “精准测量、合规运行、高效治理”：

基础标准确保装置能准确捕捉谐波、暂降等核心指标。

行业标准适配不同场景的特殊需求（如新能源并网的直流分量监测）。

国际认证打通全球市场准入壁垒。

通信协议支持与现有工业系统无缝集成。

企业在选型时，需结合具体应用场景（如高耗能工业需侧重谐波监测，精密制造需侧重暂降捕捉），优先选择同时符合 GB/T 19862-2005 A 类、IEC 61000-4-30 A 级及 CCC/CE 认证的装置，以最大化监测效能并降低合规风险。
