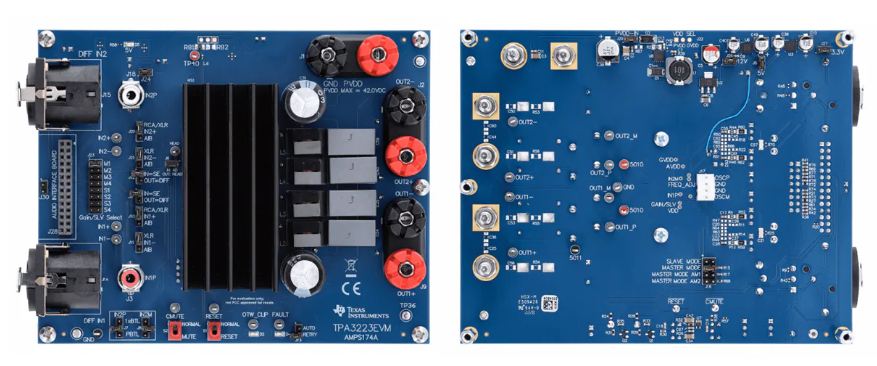

Texas Instruments TPA3223EVM评估模块用于演示TPA3223焊盘上集成电路。TPA3223EVM是面向TPA3223的完整参考设计，可立即用于评估并可实现完美的听觉体验。TPA3223单声道HD模拟输入、D类放大器可在全功率、空闲和待机条件下高效运行。TPA3223闭环反馈可在整个声频频带内提供低失真，其带宽高达100kHz，可实现出色的音质。TPA3223在AD调制模式下工作，驱动高达2 x 200W功率实现4Ω负载或驱动1 x 400W功率实现2ΩΩ负载。

数据手册：*附件：Texas Instruments TPA3223EVM评估模块数据手册.pdf

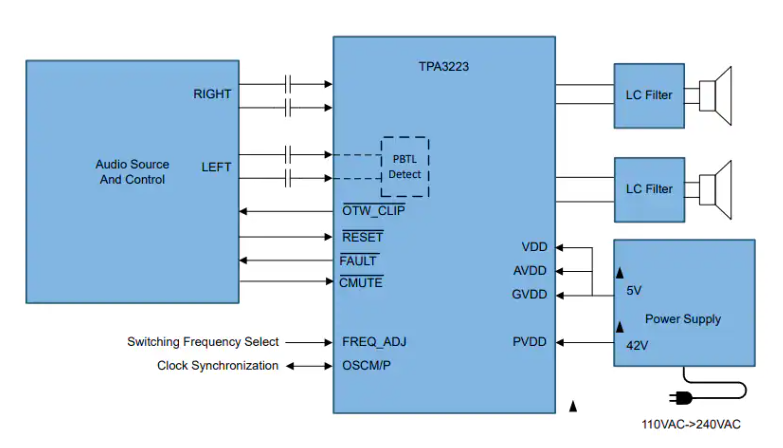

TI TPA3223EVM具有20dB至36dB的可调增益设置，并借助1Vrms至2Vrms单端/差分模拟输入接口支持灵活的输入信号。该器件支持2个BTL（立体声）输出通道或1个PBTL（单声道）输出通道配置。

特性

• 立体声高清音频评估模块
• 器件集成了对单端 (SE) 和差分模拟输入信号的支持
• 集成式保护系统（短路、削波和热保护）
• 支持BTL和PBTL输出配置
• 适用于差分输入的方便的XLR输入连接

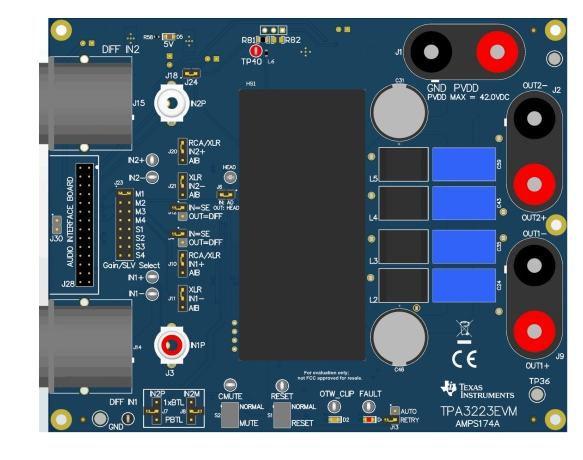

连接器和跳线

PCB布局

TPA3223EVM评估模块技术解析与应用指南

一、核心特性概述

TPA3223EVM是德州仪器(TI)推出的针对TPA3223大功率D类音频放大器的评估模块，具有以下显著特性：

• ?双工作模式支持?：
  • BTL模式：支持2×150W立体声输出
  • PBTL模式：支持1×400W单声道输出
• ?宽电压输入范围?：12-45V直流供电，兼容多种电源方案
• ?高保真音频性能?：
  • 总谐波失真+噪声(THD+N)低至0.03%
  • 信噪比(SNR)达102dB
• ?智能保护机制?：
  • 过温/过流/欠压保护
  • 故障状态LED指示

二、典型配置方案

1. BTL立体声模式配置

?硬件连接步骤?：

1. 连接12-45V电源至J1端子
2. 扬声器接J9(左声道)和J2(右声道)
3. 输入信号选择跳线设置：
   • J10/J11设置1-2位置(XLR/RCA)
   • J4/J12根据输入类型选择

?关键参数配置?：

2. PBTL单声道模式配置

?特殊连接要求?：

• 需用香蕉线并联输出端子：
  • J9 OUT1+ ? J2 OUT2+
  • J9 OUT1- ? J2 OUT2-
• 跳线J7/J8设置为2-3位置(GND)

三、设计注意事项

1. PCB布局要点

• ?热管理设计?：
  • 功率器件周围预留15mm?铜箔散热区
  • 底部裸露焊盘(EP)需充分焊接
• ?信号完整性?：
  • 输入走线远离功率回路
  • LC滤波器对称布局

2. 故障排查指南

?常见问题处理?：

• ?无输出?：检查S1复位开关状态
• ?失真过大?：验证输入信号幅度(建议<2Vrms)
• ?过热保护?：确保环境温度<85°C

四、性能测试数据

1. 频率响应测试

测试条件：8Ω负载，1W输出

2. 效率对比
