Texas Instruments TPS6287x/TPS6287x-Q1同步降压转换器是具有远程差分检测功能的引脚对引脚6A、9A、12A和15A降压直流/直流转换器系列。每个电流等级都提供带I^2^C接口的全功能器件版本和不带I^2^C接口的有限功能器件版本。所有器件都具有高效率且易于使用。低电阻电源开关在高环境温度下支持高达15A连续输出电流。每个器件均可在堆叠模式下工作，以提供更高输出电流。该器件还可用于在多个器件上增加功率耗散。

数据手册：

Texas Instruments TPS6287x/TPS6287x-Q1系列采用增强型DCS控制方案，支持固定频率运行的快速瞬变。这些器件在省电模式下工作，实现最大效率或强制PWM模式，实现出色的瞬态性能，并具有最低输出电压纹波。可选配遥感功能，以最大限度地在负载点进行电压调节。开关频率可借助FSEL引脚通过电阻器进行选择。开关频率可设置为1.5MHz、2.25MHz、2.5MHz或3MHz，也可与频率范围相同的外部时钟同步。

兼容I^2^C的接口提供多种控制、警告和监控功能。其中包括电压监控和温度相关警告。通过兼容I^2^C的接口可调节输出电压，使负载的功耗快速适应应用的性能需求。通过VSEL引脚，默认启动电压可实现电阻可选。

特性

支持功能安全
- 来辅助功能安全系统设计的文档
输入电压范围：2.7 V至6 V
6A、9A、12A、15A、20A、25A和30A系列引脚对引脚兼容器件
4个输出电压范围
- 0.4V至0.71875V（1.25mV步进）
- 0.4V至1.0375V（2.5mV步进）
- 0.4V至1.675V（5mV步进）
- 0.8V至3.35V（10mV步进）
输出电压精度：±1%
输出电压精度：±0.8% (TPS62877-Q1)
7 mΩ和4.5 mΩ内部功率MOSFET
2.6mΩ和1.5mΩ内部功率MOSFET (TPS62877-Q1)
可调外部补偿
电阻器可选启动输出电压
电阻器可选开关频率
节电或强制PWM操作
差分遥感
可选堆叠操作，提高输出电流能力
热警告和热关断
精密使能输入
有源输出放电
可选扩频时钟
电源正常输出，具有窗口比较器
采用2.55mm×3.55mm×1mm VQFN封装，带可润湿侧翼
结温TJ ：-40°C至+150°C

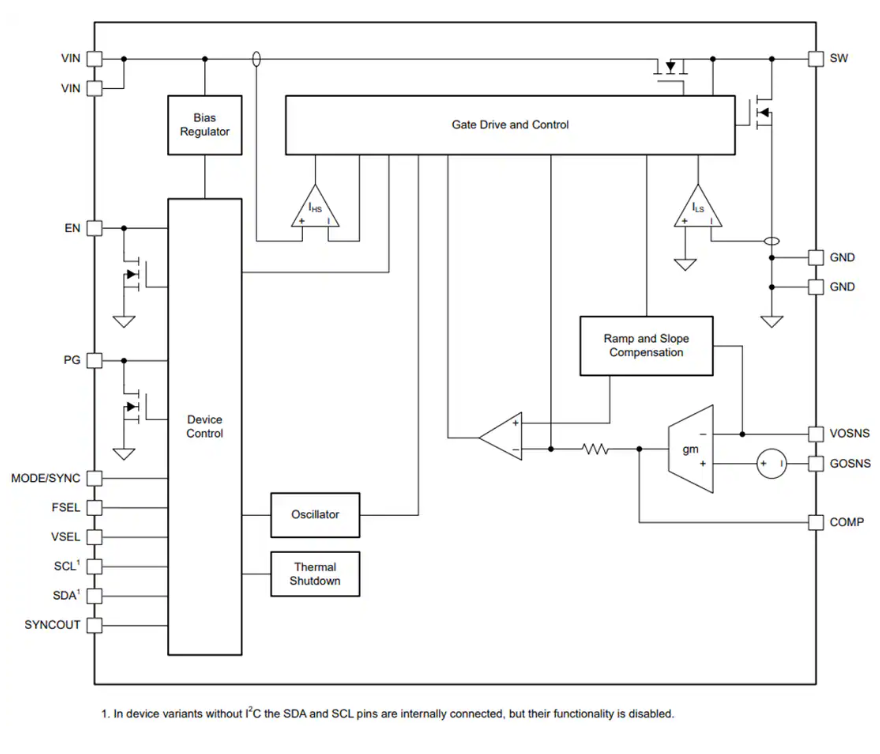

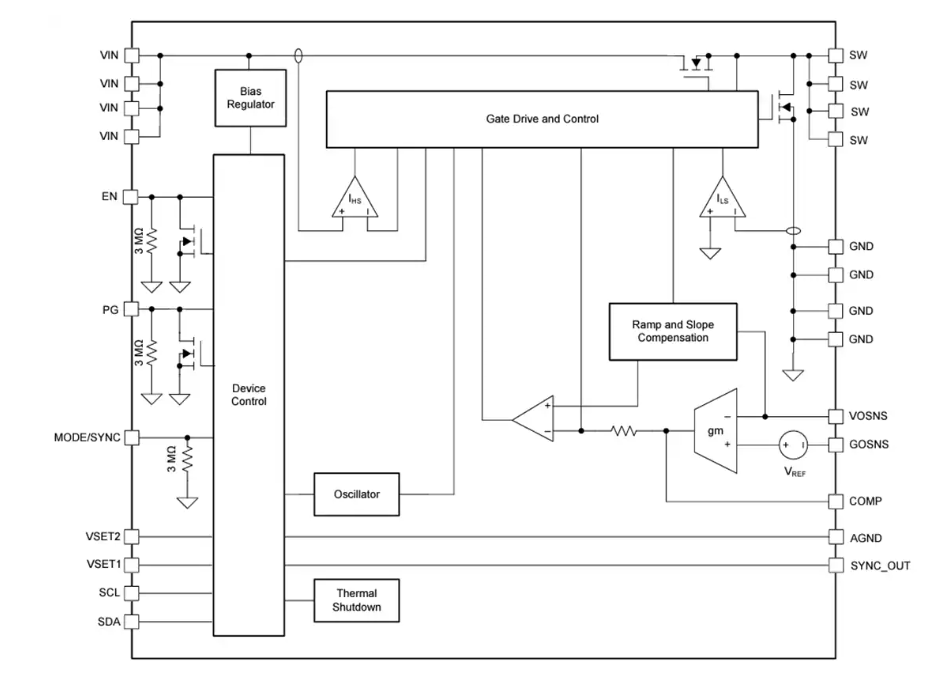

功能框图

TPS6287x系列同步降压转换器技术解析与应用指南

一、产品概述

TPS6287x是德州仪器(TI)推出的高性能同步降压DC/DC转换器系列，包含6A(TPS62870)、9A(TPS62871)、12A(TPS62872)和15A(TPS62873)四个电流等级的引脚兼容型号。该系列采用2.7V至6V输入电压范围，提供0.4V至3.35V的可调输出电压，具有±1%的输出电压精度和高达95%的转换效率。

二、核心特性

?灵活的输出配置?
- 四档输出电压范围可选：
  - 0.4V-0.71875V（1.25mV步进）
  - 0.4V-1.0375V（2.5mV步进）
  - 0.4V-1.675V（5mV步进）
  - 0.8V-3.35V（10mV步进）
- 通过VSEL引脚可设置四种默认启动电压
?高性能功率级?
- 集成7mΩ（高端）和4.5mΩ（低端）MOSFET
- 支持1.5MHz/2.25MHz/2.5MHz/3MHz可调开关频率
- 支持外部时钟同步（1.3-3.3MHz范围）
?先进控制特性?
- 增强型DCS控制架构，支持快速瞬态响应
- 可选PFM/强制PWM工作模式
- 差分远程电压检测（VOSNS/GOSNS）
- 可编程软启动时间（0.5/1/2/4ms）
?保护与监控?
- 热警告(150°C)和热关断(170°C)保护
- 输入欠压(2.5V)和过压(6.3V)锁定
- 可配置的过流保护（限流/打嗝模式）
- 电源良好(PG)输出指示
