Texas Instruments TPS543B25和TPS543B25T同步SWIFT? 降压转换器是一款高效率18V、25A降压转换器，采用内部补偿的定频高级电流模式（ACM）控制架构。此系列转换器在FCCM下工作，可产生0.5V至7V的输出电压。固定频率控制器的工作频率为500kHz至2.2MHz，且可通过SYNC引脚与外部时钟同步。其他功能包括高精度电压基准、双线遥感、可选软启动时间、可选电流限制以及全套故障保护。TPS543B25和TPS543B25T转换器适用于光纤网络、测试与测量以及医疗保健应用。

数据手册：

特性

固定频率、内部补偿高级电流模式（ACM）控制
集成6.5mΩ和6.5mΩ MOSFET
输入电压范围：4V至18V
输出电压范围：0.5V至7V
真差分遥感放大器 (RSA)
三个可选PWM斜坡选项，优化控制环路性能
五个可选开关频率（500kHz、750kHz、1MHz、1.5MHz和2.2MHz）
可与外部时钟同步
电压基准精度：0.5V、±0.5%（整个温度范围内）
1ms、2ms、4ms和8ms可选软启动时间
单调启动至预偏置输出
可选的电流限制，支持25A和20A运行
使能，带可调输入欠压闭锁
电源正常输出监视器
输出过压、输出欠压、输入欠压、过流和过热保护
工作结温范围：-40°C至150°C
2.5mm × 4.5mm、17引脚WQFN-HR封装，间距为0.5mm
无铅（符合RoHS标准）

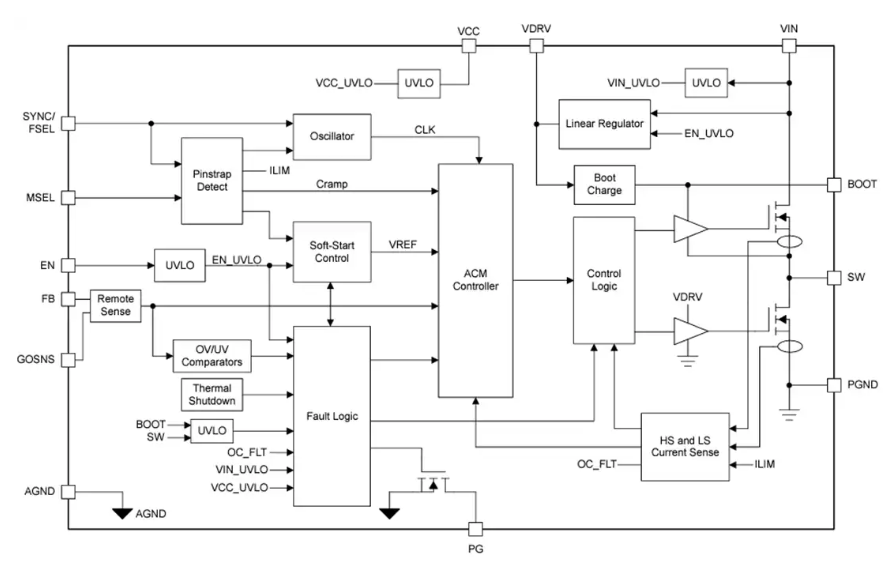

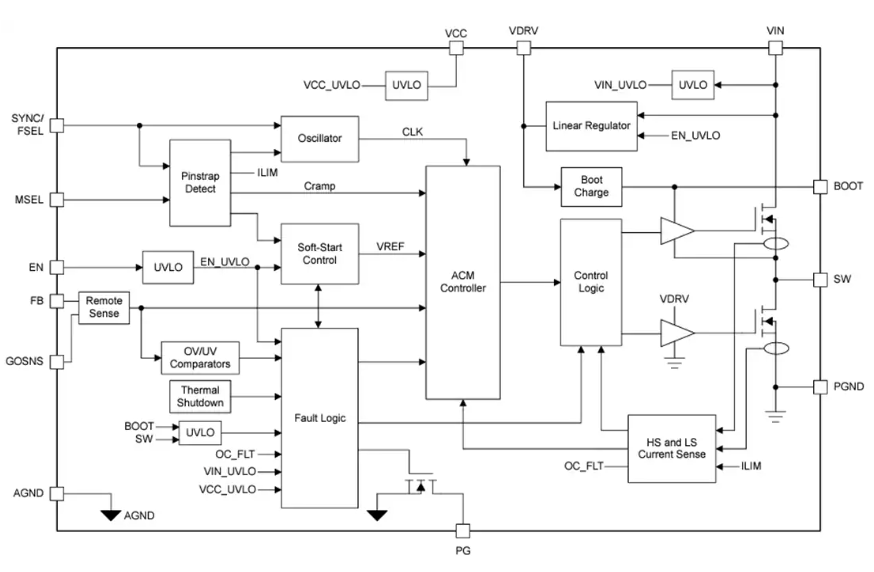

功能框图

TPS543B25同步降压转换器技术解析与应用指南

产品概述

TPS543B25是德州仪器(TI)推出的高性能同步降压转换器，具有以下核心特性：

?宽输入电压范围?：4V至18V
?大电流输出?：25A连续输出电流
?高效率设计?：集成6.5mΩ(高边)和2mΩ(低边)MOSFET
?先进控制架构?：固定频率内部补偿的先进电流模式(ACM)控制
?多频率选择?：支持500kHz、750kHz、1MHz、1.5MHz和2.2MHz五种开关频率
?远程电压检测?：集成差分远程检测放大器(RSA)
?多重保护机制?：过压/欠压/过流/过热保护

关键性能参数

1. 电气规格

参数	条件	最小值	典型值	最大值	单位
输入电压	-	4	-	18	V
输出电压	可调范围	0.5	-	7	V
开关频率	RFSEL=11.8kΩ	900	1000	1100	kHz
效率	VIN=12V, VOUT=1V	-	95%	-	-
静态电流	非开关模式	-	3.8	5.5	mA

2. 保护特性

输出过压保护(OVP)：触发点为输出电压的120%
输出欠压保护(UVP)：触发点为输出电压的80%
过流保护：高边36A/低边27.5A(高限模式)
热关断：165°C触发，12°C滞后

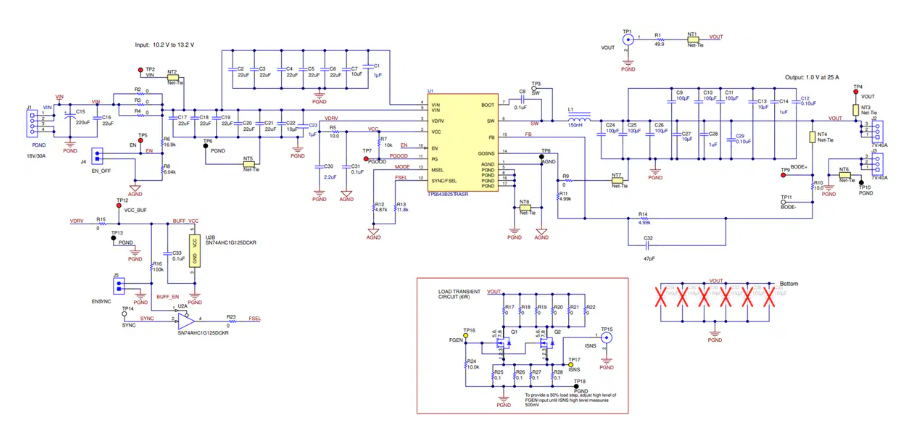

硬件设计要点

1. 功率级设计

?电感选择?：
计算公式：L = (VIN - VOUT) × VOUT / (ΔI × VIN × fSW)
推荐值：0.15μH~0.3μH(根据纹波要求)
?输出电容?：
最小计算公式：COUT > ΔIOUT/(2π×fSW×ΔVOUT)
推荐配置：6×100μF陶瓷电容并联
?输入电容?：
最低要求：10μF陶瓷电容(每侧VIN引脚)
推荐配置：2×22μF + 2×10μF + 2×1μF陶瓷电容
