Texas Instruments TPS62830x同步降压式转换器是一款易于使用的直流/直流转换器，具有低静态电流和1%精度。 这些转换器基于CS-Control? 拓扑，可提供快速瞬态响应和较小的输出电容。TPS62830x转换器具有内部基准，可以1%的高反馈电压精度将输出电压调节到0.5V以下。这些转换器在-40°C至125°C温度范围内工作，采用两种引脚对引脚兼容封装。TPS62830x转换器具有一个MODE引脚，用于控制器件的工作模式，省电模式可保持高效率，从而延长系统电池的运行时间。

数据手册：*附件：Texas Instruments TPS62830x同步降压转换器数据手册.pdf

在故障保护方面，TPS62830x转换器提供HICCUP短路保护和热关断功能。这些转换器采用8引脚1mm x 2mm QFN封装和8引脚1.6mm x 2.1mm SOT583封装。典型应用包括固态硬盘、便携式电子产品、模拟安防摄像头和IP网络摄像头、工业电脑、工厂自动化和控制、ASIC、SoC、MCU电源和通用负载点。

特性

• 可用作集成电感器电源模块
• 2.25V 到 5.5V 的输入电压范围
• 可调输出电压：0.5V至4.5V
• 1% FB电压精度（-40 °C至125 °C T J ）
• 2MHz切换频率
• 35mΩ和18mΩ内部功率MOSFET
• DCS控制拓扑结构
• 优化的EMI性能
• 有助于达到CISPR 11/32合规：
  • 集成片上噪声滤波电容器
  • 可根据CISPR进行测量
• 出色的瞬态响应
• 用于选择导通模式的MODE引脚
• 支持1.2V GPIO
• 100%低压差占空比
• 有源输出放电
• 电源正常状态输出
• 热关断保护
• 实现跳闸或闭锁的OCP/OVP
• 可提供PSpice和SIMPLIS型号

功能框图

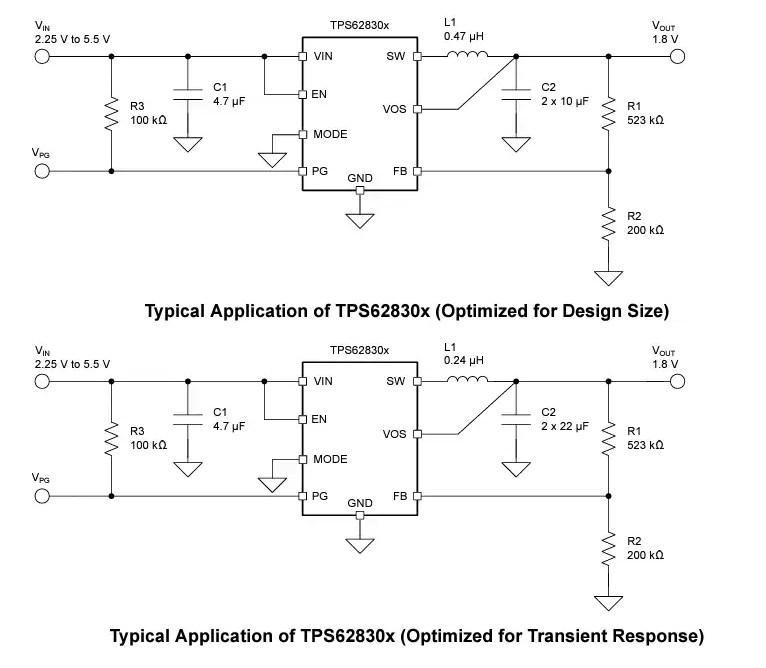

典型应用图

TPS62830x同步降压转换器技术解析与应用指南

一、关键特性

• 超低静态电流：仅7μA（典型值）
• 2MHz固定开关频率
• 集成35mΩ（高边）和18mΩ（低边）MOSFET
• 可调输出电压范围：0.5V至4.5V
• 优化的EMI性能，便于通过CISPR 11/32认证
• 提供Power-Good信号和热保护功能

二、核心技术解析

1. DCS-Control拓扑优势

TPS62830x采用的DCS-Control技术结合了PWM和PFM模式的优点：

• 在中高负载时工作在PWM模式（连续导通模式）
• 轻载时自动切换至PFM模式（断续导通模式）
• 提供快速瞬态响应，可使用小型输出电容

2. 工作模式控制

通过MODE引脚可选择工作模式：

• ?低电平?：自动模式（PWM/PFM自动切换）
• ?高电平?：强制PWM模式（适合要求低纹波的应用）

在90%以上占空比时，器件将保持PWM模式以确保输出稳定。

三、典型应用设计

1. 外围元件选型指南

?电感选择?：

• 推荐值：0.24μH（优化瞬态响应）或0.47μH（优化尺寸）
• 饱和电流应比最大电感电流高20-30%
• 典型推荐型号：XGL4015-471ME（Coilcraft）

?输出电容?：

• 最小有效电容：12μF（L≥0.47μH）或22μF（L=0.24μH）
• 建议使用低ESR陶瓷电容（X7R/X5R介质）
• 典型配置：2×10μF并联（GRM188Z71A106KA73D）

?输入电容?：

• 最小3μF，高阻抗源建议≥10μF
• 布局时应尽量靠近VIN和GND引脚

四、EMI优化设计

TPS62830x通过多项技术创新实现优异的EMI性能：

1. 集成片上滤波电容，减少寄生参数
2. 优化的栅极驱动技术，平滑供电电压
3. 开关节点电压控制，减少电压过冲

实测数据显示其辐射EMI性能可满足CISPR11 Class A/B标准要求。为获得最佳EMI性能，PCB布局应注意：

• 电源走线尽量短而宽
• 敏感信号线（如FB）远离SW节点
• 采用推荐的接地方案

五、保护功能详解

1. ?过流保护?：
   • 逐周期电流限制
   • 提供hiccup和latch-off两种保护模式可选
   • 高边峰值电流限制：1.8A-7A（依型号不同）
2. ?热保护?：
   • 热关断阈值：150°C（典型值）
   • 迟滞：20°C
3. ? 欠压锁定(UVLO) ?：
   • 上升阈值：2.05V-2.25V
   • 迟滞：90mV-120mV

六、应用场景推荐

1. ? 固态硬盘(SSD) ?：利用其小尺寸和高效率特性
2. ?工业PC和自动化设备?：凭借宽温度范围(-40°C至125°C)和可靠性
3. ?便携式电子产品?：低静态电流延长电池续航
4. ?ASIC/SoC供电?：精确的电压调节能力
5. ?网络摄像头?：优化的EMI性能减少干扰
