Texas Instruments TPS543A26同步降压转换器是一款16A同步SWIFT?转换器，采用内部补偿的高级电流模式。该转换器的工作输入电压范围为4V至18V，输出电压范围为0.5V至7V。TPS543A26转换器可提供高效率，开关频率高达2.2MHz。因此，该器件非常适合用于需要小解决方案尺寸的设计。该降压转换器采用小型2.5mm x 4.5mm HotRod? WQFN-FCRLF封装。TPS543A26转换器简单易用，外部元件数量少，具有快速负载瞬态响应。该降压转换器的应用包括无线和有线通信基础设施设备、光纤和光纤网络、测试和测量以及医疗和保健。

数据手册：*附件：Texas Instruments TPS543A26同步降压转换器数据手册.pdf

特性

• 固定频率内部补偿高级电流模式 (ACM) 控制
• 集成6.5mΩ和6.5mΩ MOSFET
• 输入电压范围：4V至18V
• 输出电压范围：0.5V至7V
• 真差分遥感放大器 (RSA)
• 三个可选PWM斜坡选项，优化控制环路性能
• 五种可选的开关频率，如500kHz、750kHz、1MHz、1.5MHz和2.2MHz
• 可与外部时钟同步
• 电压基准精度：0.5V、±0.5%（整个温度范围内）
• 可选软启动时间：1ms、2ms、4ms和8ms
• 单调启动至预偏置输出
• 可选电流限制，支持16A和12A运行
• 使能，带可调输入欠压闭锁
• 电源正常输出监视器
• 输出过压、输出欠压、输入欠压、过流和过热保护
• 工作结温范围：-40°C至150°C
• 2.5mm x 4.5mm、17引脚WQFN-HR封装，脚距为0.5mm
• 无铅（符合RoHS标准）
• 与以下转换器引脚兼容：TPS543B22和TPS543A22
• 可提供PSpice和SIMPLIS模型

框图

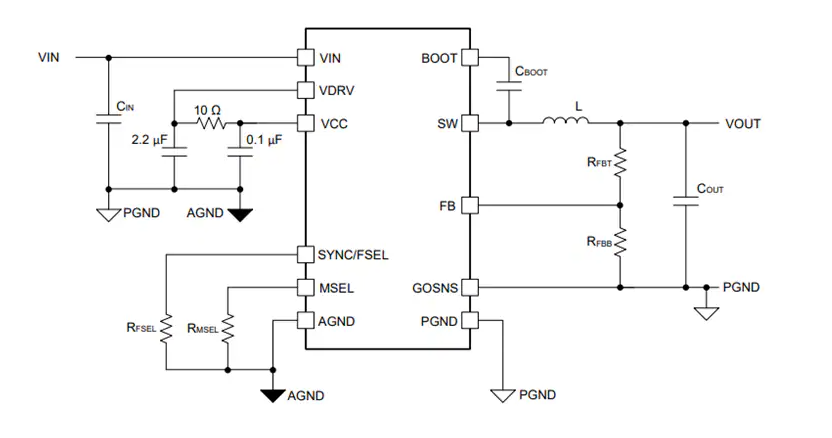

应用示意图

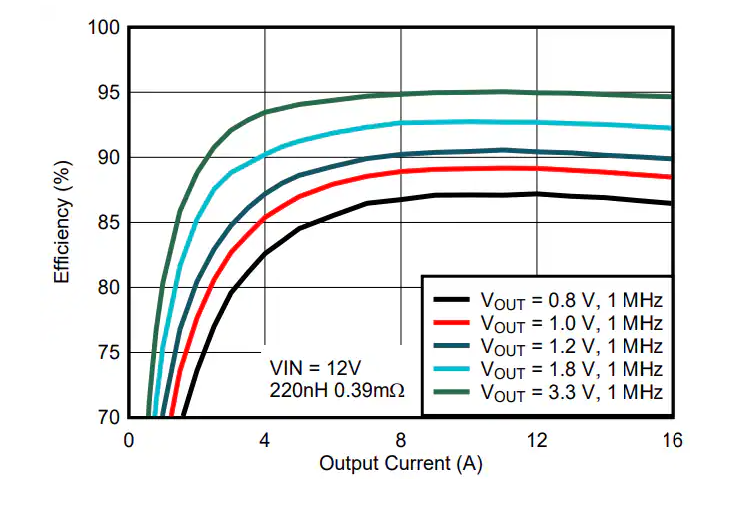

性能图表

TPS543A26同步降压转换器技术解析与应用指南

一、产品概述

TPS543A26是德州仪器(TI)推出的高性能同步降压转换器，采用创新的17引脚WQFN-FCRLF封装（2.5mm×4.5mm）。该器件专为4V至18V输入电压范围设计，支持高达16A输出电流，适用于无线通信基础设施、光网络、测试测量等工业应用场景。

?核心特性?：

• ?宽输入电压范围?：4V至18V（瞬态耐受-0.3V至20V）
• ?精密输出电压?：0.5V至7V（基准精度±0.5%）
• ?高效率架构?：集成6.5mΩ高边和2mΩ低边MOSFET
• ?先进控制模式?：固定频率高级电流模式(ACM)控制
• ?多重保护机制?：过流/短路/过热/欠压锁定保护
• ?灵活配置选项?：5种开关频率(500kHz-2.2MHz)可编程

二、关键技术创新

1. 高级电流模式(ACM)控制

• 集成内部补偿网络，无需外部补偿元件
• 采用电感谷值电流检测技术
• 支持三种PWM斜坡选项优化环路响应
• 内置真差分远程感应放大器(RSA)

2. 智能电源管理

• 四种可编程软启动时间(1ms/2ms/4ms/8ms)
• 支持预偏置输出启动
• 可同步外部时钟（±20%频率范围）
• 自动热调节与保护机制

3. 集成化热设计

• 2.5mm×4.5mm HotRod? WQFN封装
• 结温范围-40°C至150°C
• 33.9°C/W结至环境热阻（JEDEC标准）

三、电气特性详解

1. 极限参数

2. 典型性能(VIN=12V)

• ?效率曲线?：95%峰值效率(1MHz, 1V输出)
• ?静态电流?：1.6mA典型值(非开关模式)
• ?保护特性?：
  • 过压保护阈值：118% VREF
  • 热关断阈值：165°C(典型值)

四、行业应用方案

1. 通信设备

• 5G基站POL电源
• 光模块供电
• 交换机/路由器

2. 工业系统

• PLC控制器
• 测试测量仪器
• 数据采集设备

3. 医疗设备

• 医用成像系统
• 便携式监护仪
• 实验室设备

五、选型对比
