Texas Instruments TPS543B22同步降压转换器是一款高效18V、20A 转换器，采用内部补偿、固定频率高级电流模式 (ACM) 控制架构。该固定频率转换器可以工作在500kHz至2.2MHz频率范围内，可以使用SYNC引脚与外部时钟同步。TPS543B22转换器具有高精度电压基准、双线远程检测、可选软启动时间以及单调启动至预偏置输出。其他特性包括可选电流限制、可通过EN引脚调节UVLO以及全套故障保护。该转换器采用小型2.5mm x 4.5mm HotRod ? WQFN-FCLF封装。TPS543B22转换器用在无线和有线通信基础设施设备、光纤和光纤网络、测试和测量、医疗和保健应用中。

数据手册：*附件：Texas Instruments TPS543B22同步降压转换器数据手册.pdf

特性

固定频率内部补偿高级电流模式 (ACM) 控制
集成6.5mΩ和6.5mΩ MOSFET
输入电压范围：4V至18V
输出电压范围：0.5V至7V
真差分遥感放大器 (RSA)
三个可选PWM斜坡选项，优化控制环路性能
五种可选的开关频率：500kHz、750kHz、1MHz、1.5MHz和2.2MHz
可与外部时钟同步
电压基准精度：0.5V、±0.5%（整个温度范围内）
可选软启动时间：1ms、2ms、4ms和8ms
单调启动至预偏置输出
可选的电流限制，支持20A和16A运行
使能，带可调输入欠压闭锁
电源正常输出监视器
输出过压、输出欠压、输入欠压、过流和过热保护
工作结温范围：-40°C至150°C
2.5mm × 4.5mm、17引脚WQFN-HR封装，间距为0.5mm
无铅（符合RoHS标准）
与以下转换器引脚兼容：TPS543A26和TPS543A22
可提供PSpice和SIMPLIS模型

框图

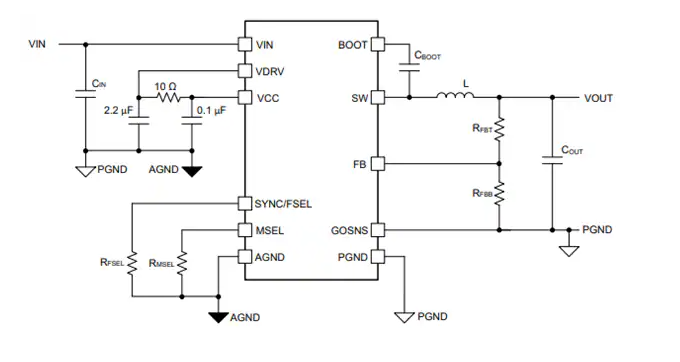

应用电路图

TPS543B22同步降压转换器技术解析与应用指南

一、产品概述

TPS543B22是德州仪器(TI)推出的高性能同步降压DC/DC转换器，采用先进的HotRod? WQFN-FCRLF封装（2.5mm×4.5mm）。该器件集成了6.5mΩ高边和2mΩ低边MOSFET，具有4V至18V宽输入电压范围，可提供高达20A的输出电流。

?核心特性?：

? 先进电流模式控制(ACM) ?：集成内部补偿，简化设计
?高效率架构?：峰值效率可达95%（12V输入，1V输出）
?精确输出?：0.5V至7V可调范围，±0.5%基准精度
?灵活的开关频率?：500kHz至2.2MHz五档可调，支持外部同步
?全面保护功能?：过压/欠压、过流、过热保护
?汽车级温度范围?：-40°C至150°C工作结温

二、关键技术创新

1. 先进电流模式(ACM)控制

采用电感谷值电流检测技术
内部集成三种可编程斜坡电容(1pF/2pF/4pF)
无需外部补偿网络
支持低ESR陶瓷输出电容

2. 集成化功率级设计

6.5mΩ高边/2mΩ低边MOSFET
集成自举二极管
支持100V/ns开关边沿速率
优化布局减少寄生参数

3. 智能保护机制

两级过流保护(高边峰值/低边谷值)
可编程软启动(1/2/4/8ms)
预偏置启动保护
打嗝模式故障恢复

三、电气特性详解

1. 极限参数

参数	最小值	最大值	单位
输入电压	-0.3	20	V
SW引脚电压	-0.3	20	V
BOOT-SW电压	-0.3	6	V
连续输出电流	-	20	A
工作结温	-40	150	°C

2. 典型性能(VIN=12V)

?效率曲线?：
- 1V输出时峰值效率95%
- 3.3V输出时峰值效率96%
?静态电流?：
- 工作模式：1.05mA(典型)
- 关断模式：32μA(典型)
?开关频率精度?：±10%(电阻编程模式)

四、高级功能配置

1. 频率选择与同步

?电阻编程?：
- 500kHz: 24.3kΩ
- 1MHz: 11.8kΩ
- 2.2MHz: 4.99kΩ
?外部同步?：
- 20%-80%占空比方波
- ±20%同步范围

2. 模式配置(MSEL引脚)

通过单电阻设置：

?电流限制?：高(29A)/低(23A)档
?软启动时间?：1/2/4/8ms
?斜坡电容?：1/2/4pF

3. 远程电压检测

差分检测放大器增益=1
支持±100mV检测线压降补偿
GOSNS必须接负载附近地

五、行业应用方案

1. 通信设备

5G基站供电
光模块电源
交换机和路由器

2. 工业系统

PLC 控制器
工业PC电源
电机驱动

3. 测试测量

高速ADC供电
自动化测试设备
精密仪器

六、设计注意事项

?热管理?：
- θJA=33.9°C/W(JEDEC标准)
- 最大功耗PD=(1-η)×PIN
- 确保结温<125°C
?稳定性考量?：
- 最小输出电容：
  - 1pF斜坡：141μF(1V输出)
  - 4pF斜坡：35μF(1V输出)
- ESR零点>5×交叉频率
?EMI优化?：
- 采用扩频时钟模式
- 优化输入滤波器
- 使用屏蔽电感
