TPS61325 1.5A/4.1A 多 LED 摄像头闪光灯驱动器技术手册

TPS6132x 器件基于高频同步升压拓扑，具有恒定电流吸收器，可并联驱动多达三个白光 LED（最大闪光电流为 445 mA、890 mA、445 mA）。扩展大电流模式 （HC_SEL） 允许从存储电容器发出高达 1025 mA、2050 mA 和 1025 mA 的闪存电流。

升压稳压器输出端的高容量存储电容器提供高峰值闪光灯 LED 电流，从而将电池的峰值电流需求降至最低。
*附件：tps61325.pdf

2MHz开关频率允许使用小型和薄型2.2μH电感器。为了优化整体效率，该器件采用 400 mV LED 反馈电压运行。

TPS6132x 器件不仅可用作稳压电流源，还可用作标准升压稳压器。即使输入电压超过标称输出电压，该器件也能保持输出电压稳压。该器件在轻负载电流下进入省电模式工作，以在整个负载电流范围内保持高效率。

为了简化直流灯和手电筒与摄像头模块的同步，该器件提供了一个专用的控制接口（STRB0 和 STRB1 引脚），以实现零延迟的 LED 开启时间。

特性

• 四种作模式
  • 直流灯和手电筒
  • 稳压转换器：3.8 V 至 5.7 V
  • 待机：2 μA（典型值）
• 存储电容器友好型解决方案
• 自动VF和 ESR 校准
• 省电模式可在低输出功率下提高效率，效率高达 95%
• 当输入电压超过标称输出电压时，输出电压保持稳压
• 我^2^C 兼容接口高达 3.4 Mbps
• 双线摄像头模块接口
• 零延迟 Tx 屏蔽输入
• LED温度监测
• 隐私指示灯 LED 输出
• 集成 LED 安全定时器
• GPIO/闪存就绪输出
• 解决方案总尺寸小于 25 mm ^2^ （< 1 毫米高度）
• 提供 20 引脚 NanoFree （DSBGA）

参数

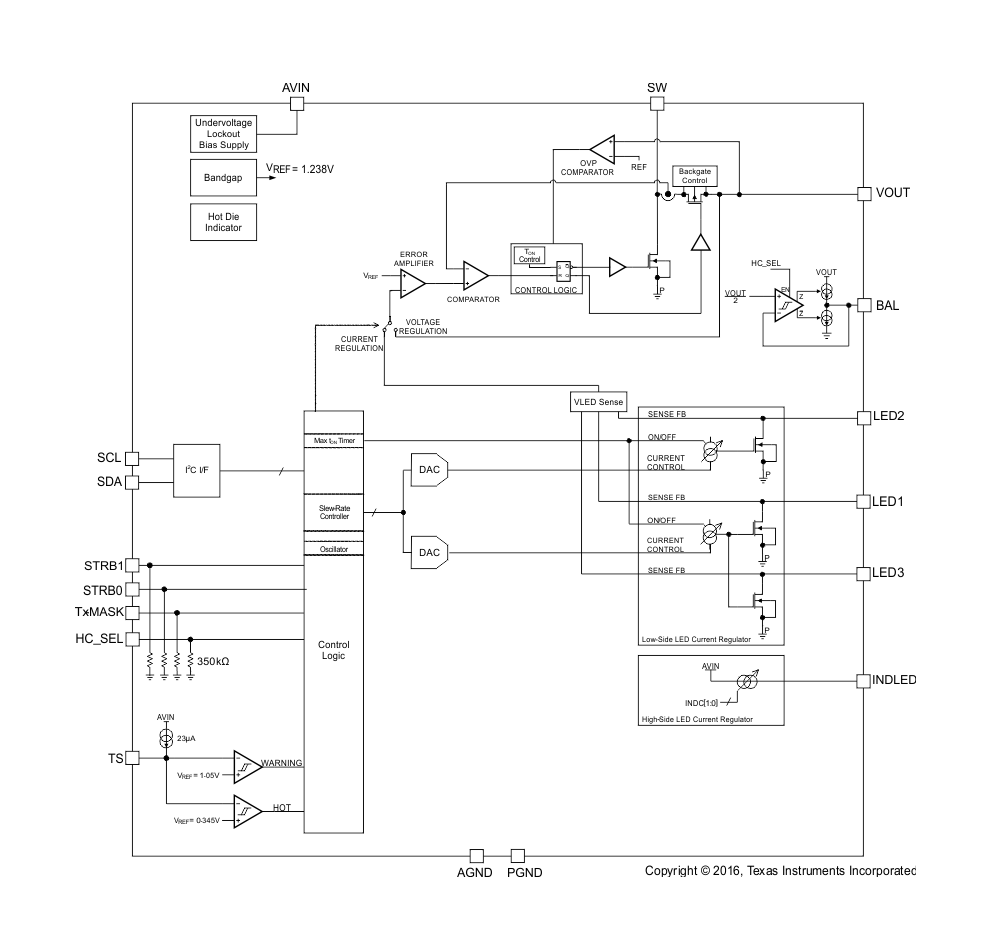

方框图

?1. 产品概述?

• ?型号?：TPS61325/TPS61326，1.5A至4.1A多LED相机闪光驱动芯片，支持I2C兼容接口。
• ?制造商?：德州仪器（Texas Instruments）。
• ?关键特性?：
  • 四种工作模式（DC-Light、Flashlight、电压稳压器模式、待机模式）。
  • 支持存储电容解决方案，自动VF和ESR校准。
  • 高效率（高达95%），集成LED安全定时器、温度监控和隐私指示LED输出。
  • 封装：20引脚DSBGA（NanoFree?），尺寸2.2 mm × 1.96 mm。

?2. 主要功能?

• ?驱动能力?：支持单/双/三路白光LED并联驱动，最大闪光电流达2050mA（LED2）。
• ?接口与控制?：
  • I2C兼容接口（最高3.4 Mbps），支持硬件控制信号（STRB0/STRB1）。
  • 可编程输出电压（3.8V至5.7V）和电流调节。
• ?保护机制?：
  • 过压保护（OVP）、热关断（160°C）、LED温度监控（NTC电阻）。
  • 主动平衡电路，优化多节超级电容的电荷分配。

?3. 应用场景?

• ?移动设备?：智能手机/平板电脑的相机闪光灯、隐私指示灯。
• ?高功率LED驱动?：支持基于LED的氙气闪光灯替代方案。

?4. 电气特性?

• ?输入电压范围?：2.5V至5.5V。
• ?待机电流?：典型值2μA（HC_SEL=1时）。
• ?开关频率?：2 MHz，支持小尺寸电感（2.2μH）。

?5. 设计支持?

• ?典型电路?：包含输入/输出电容、电感、超级电容及NTC电阻的参考设计。
• ?布局建议?：强调短而宽的功率路径布线，分离功率地与控制地。

?6. 文档结构?

• 包含特性描述、引脚定义、寄存器映射、时序要求及典型应用曲线（如效率、电流波形等）。
