TPS61311 1.5A 多 LED 摄像头闪光灯驱动器数据手册

TPS6131x 系列是一款集成解决方案，具有广泛的功能集，可驱动高达 三个 LED，用于静态相机闪光灯频闪和摄像机照明应用。它基于一个 高效同步升压拓扑，具有可组合的电流吸收器，可驱动多达三个白光 LED 并联。2MHz开关频率允许使用小型和薄型2.2μH 电感。为了优化整体效率，该器件在低 LED 反馈电压和 稳压输出电压自适应。
*附件：tps61311.pdf

该器件集成了自动优化LED电流闪烁的控制方案 预算作为电池电压条件的函数。

TPS6131x 不仅可作为稳压电流源运行，还可以作为标准 升压稳压器。器件在轻负载电流下进入省电模式工作，以达到 在整个负载电流范围内保持高效率。这些作模式可用于 为系统中的其他高功率设备供电（例如，免提音频 PA）。

为了简化视频灯光和闪光灯与摄像头模块的同步，该设备 提供专用控制接口（STRB0、STRB1），实现零延迟 LED 开启时间。

特性

• 作模式：
  • 视频灯和闪光灯频闪
  • 稳压转换器：3.8 V 至 5.7 V，带降压模式
  • 待机：2 μA（典型值）
• LED VF测量
• 省电模式可在低输出功率下提高效率，效率高达 95%
• 我^2^C 兼容接口高达 3.4 Mbps
• 双线摄像头模块接口
• 零延迟 Tx 屏蔽输入
• 硬件复位输入
• 隐私指示灯 LED 输出
• GPIO 和电源良好输出
• 各种安全作和强大的处理功能：
  • LED温度监测
  • LED 开路和短路检测和保护
  • 集成 LED 安全定时器
  • 自动电池电压下降监测和保护
  • 平滑的 LED 电流上升和下降
  • 欠压锁定
• 解决方案总尺寸小于 25 mm^2^
• 采用20引脚NanoFree? DSBGA封装

参数

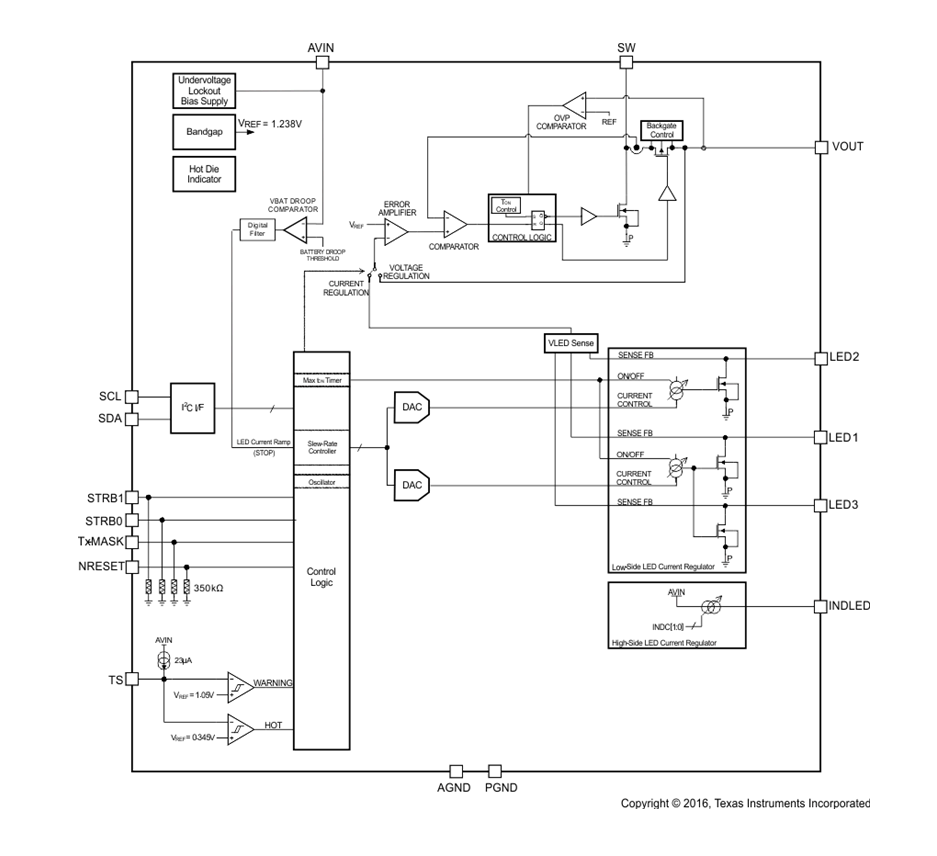

方框图

?1. 产品概述?

• TPS6131x系列是德州仪器（TI）推出的高效同步升压LED驱动芯片，专为手机摄像头闪光灯和视频照明应用设计。
• 关键特性：
  • 支持驱动最多3颗并联LED（1.5A总电流）
  • 集成I2C兼容接口（最高3.4Mbps）
  • 2MHz开关频率，支持小型电感（2.2μH）
  • 提供闪光模式（Flash）和视频照明模式（Video Light）双工作模式
  • 95%峰值效率，典型待机电流2μA

?2. 核心功能?

• ?多模式操作?：
  • 电压调节模式（3.8V-5.7V可编程输出）
  • 闪光模式（脉冲电流驱动）
  • 视频照明模式（持续电流驱动）
• ?保护机制?：
  • LED温度监控（NTC接口）
  • LED开路/短路保护
  • 电池电压跌落监测
  • 热关断（160°C触发）

?3. 技术亮点?

• 动态电流调节：根据电池电压自动优化闪光电流预算
• 零延迟触发：通过STRB0/STRB1引脚实现与摄像头模块的硬件同步
• 隐私指示功能：支持专用LED或PWM调光指示
• 小尺寸方案：20引脚DSBGA封装（2.2×1.9mm），总方案面积<25mm?

?4. 典型应用?

• 智能手机单/双/三LED闪光系统
• 数码摄像机视频补光
• 通用照明和音频功放电源

?5. 版本差异?

• TPS61310：最大输入谷值电流1750mA
• TPS61311：最大输入谷值电流2480mA

文档还包含完整的寄存器映射表、电气特性参数、典型应用电路及布局建议，为摄像头闪光系统设计提供完整解决方案。该芯片通过集成丰富的保护功能和灵活的I2C控制，显著简化了高亮度LED驱动设计。
