?TPS92310离线式原边感应PFC控制器技术文档总结

TPS92310 是一款离线控制器，专门设计用于驱动照明应用中的大功率 LED。使用 初级侧传感、恒定导通时间和准谐振开关技术，TPS92310应用电路提供高 功率因数，良好的EMI性能和高系统效率。此外，使用该器件，外部元件数量少的应用 可以轻松设计解决方案。如果TPS92310在恒定导通时间内运行，则功率因数校正是固有的 模式。TPS92310的控制算法参考初级侧调整导通时间 电感器峰值电流和次级侧电感器放电时间动态，其响应时间由外部设置 电容器。此外，通过准谐振开关实现了最小的 EMI 和开关损耗。其他监督功能 TPS92310包括逐周期初级侧电感电流限制、VCC 欠压锁定、输出过压 保护和热关断。该TPS92310采用MSOP-10封装。
*附件：tps92310.pdf

特性

• 调节 LED 电流，无需二次侧检测
• 具有固有 PFC 的自适应导通时间控制
• 临界导通模式 （CRM），具有零电流检测 （ZCD），用于谷值开关
• 可编程开关导通延迟
• 可编程恒定导通时间 （COT） 和峰值电流控制
• 过温保护

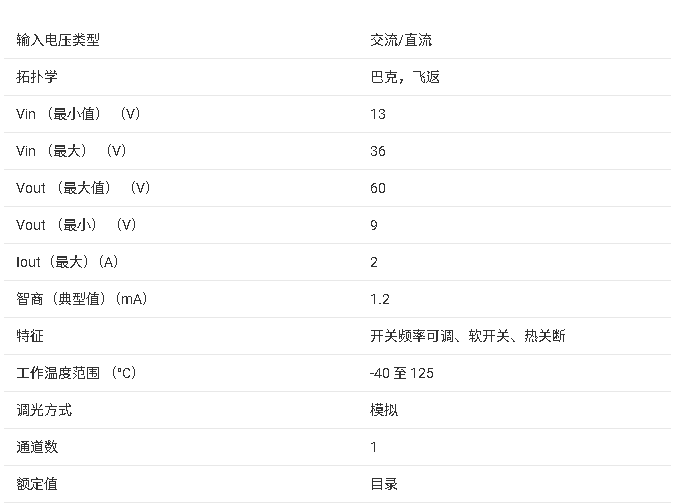

参数

方框图

?1. 核心功能与特性?

• ?原边电流调节?：无需次级侧反馈电路即可精确控制LED电流，简化设计。
• ?自适应导通时间控制?：集成PFC功能，支持临界导通模式(CRM)和谷底开关技术，降低开关损耗。
• ?多重保护机制?：包括过流保护(OCP)、过压保护(OVP)、热关断(TSD)及输出开/短路保护。
• ?工作模式可选?：通过MODE1/MODE2引脚配置隔离/非隔离拓扑，支持恒导通时间(COT)或峰值电流模式(PCM)。

?2. 关键应用场景?

• LED照明：A19、PAR30/38、GU10等灯具。
• 固态照明系统。

?3. 典型电路设计?

• ?变压器设计?：需计算一次侧电感(LP)和匝比(n)，确保MOSFET电压应力在安全范围内。
• ? 电流检测电阻(RISNS) ?：根据输出电流和变压器参数确定阻值（例：ILED=350mA时约1.52Ω）。
• ? 零交叉检测(ZCD) ?：通过辅助绕组分压电阻(R2/R3)设置阈值，优化开关时序。
• ?延迟时间设置?：外部电阻RDLY调节谷底开关延迟，降低EMI和开关损耗。

?4. 保护功能详解?

• ?输出开路保护?：触发后进入重启循环，直至故障解除。
• ?输出短路保护?：自动切换低频模式，减少功耗。
• ?热保护?：结温超过165°C时关断，降至145°C后恢复。

?5. 设计示例参数?

• ?输入电压?：85-132VAC，输出21V/350mA驱动7颗LED。
• ?开关频率?：75kHz，效率目标85%。
• ?关键元件?：一次侧电感0.81mH，输出电容470μF并联陶瓷电容。

?6. PCB布局建议?

• 高压走线与信号地分离，MOSFET栅极路径短而宽。
• 符合安规间距要求，优化散热设计。

?7. 封装与订购信息?

• 10引脚VSSOP封装，工作温度-40°C至+125°C。
• 型号示例：TPS92310DGS/NOPB（卷带包装）。

?文档范围?：涵盖器件原理、电气特性、设计公式、保护逻辑及生产数据，适用于离线LED驱动开发全流程参考。
