?TPS92640/TPS92641同步降压LED驱动器控制器总结

TPS92640和TPS92641器件是高压同步NFET控制器，用于 降压电流稳压器。输出电流调节基于谷电流模式作，使用 受控准时架构。这种控制方法简化了环路补偿的设计，同时 保持几乎恒定的开关频率。TPS92640和TPS92641设备包括一个 高压启动稳压器，可在 7 V 至 85 V 的宽输入范围内工作。The PWM 控制器专为高速能力而设计，包括高达 1 的振荡器频率范围 兆赫。高侧和低侧栅极驱动器之间的死区时间经过优化，可提供非常高的 在宽输入工作电压和输出功率范围内的效率。TPS92640和TPS92641 器件同时接受模拟和 PWM 输入信号，从而实现出色的调光控制范围。 输入命令和 LED 电流之间的线性响应特性在真零时实现 使用低失调误差放大器和专有 PWM 调光逻辑的 LED 电流。这两种设备还 包括能够为低功耗微控制器提供电流的精密基准电压源。保护 功能包括逐周期电流保护、过压保护和热关断。 TPS92641器件包括一个分流FET调光输入和用于高分辨率PWM的MOSFET驱动器 变 暗。
*附件：tps92640.pdf

特性

• V在范围为 7 V 至 85 V
• 宽调光范围
  • 500：1 模拟调光
  • 2500：1 标准 PWM 调光
  • 20000：1 分流 FET PWM 调光
• 可调LED电流检测电压
• 2-Ω，1-A峰MOSFET 栅极驱动器
• 分流调光 MOSFET 栅极驱动器 （TPS92641）
• 可编程开关频率
• 精密基准电压源 3 V ±2%
• 输入 UVLO 和输出 OVP
• 低功耗关断模式和热关断

参数

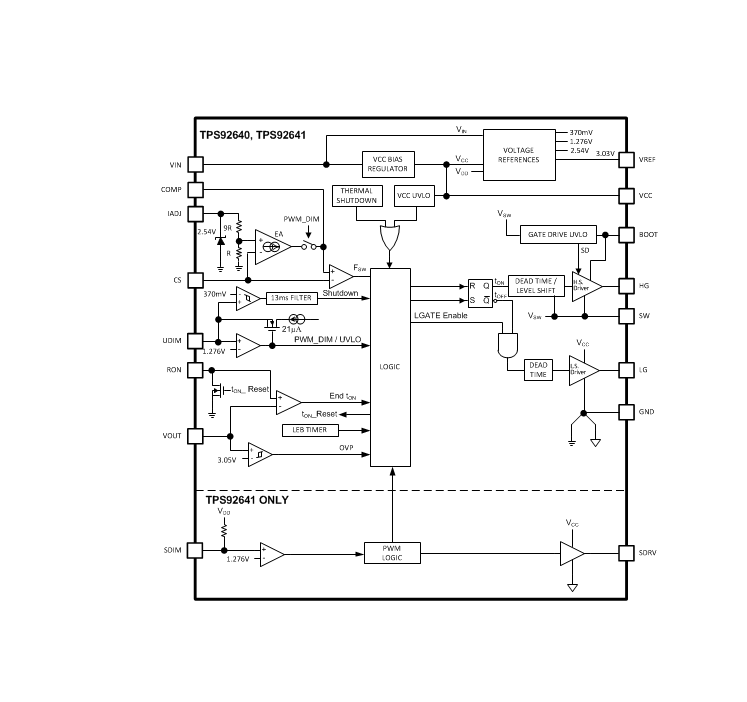

方框图

?1. 产品概述?
TPS92640和TPS92641是德州仪器（TI）推出的高压同步NFET控制器，专为降压型LED恒流驱动设计，支持7V至85V宽输入电压范围，适用于建筑照明、汽车照明等场景。两款器件均采用谷值电流控制和固定导通时间架构，无需斜率补偿即可实现近似恒定的开关频率。

?2. 核心特性?

• ?调光控制?
  • 模拟调光范围500:1，标准PWM调光2500:1（TPS92641支持Shunt FET PWM调光时可达20000:1）
  • 真零电流控制技术，通过外接电容和电阻（ROFF）实现无偏移误差的线性调光
• ?精准调节?
  • 可调LED电流检测电压（通过IADJ引脚设置）
  • 3V±2%精密基准电压（VREF），可驱动低功耗微控制器
• ?高效驱动?
  • 2Ω/1A峰值MOSFET栅极驱动器
  • 优化的死区时间控制，提升效率

?3. 关键功能模块?

• ?控制架构?
  • 基于谷值电流检测的导通时间控制，简化环路补偿设计
  • 开关频率由RON/CON网络设定，与输入/输出电压成比例（公式：fSW = (RVOUT1+RVOUT2)/(RVOUT2 × RON × CON)）
• ?保护机制?
  • 输入欠压锁定（UVLO）、输出过压保护（OVP）
  • 逐周期电流限制和热关断（165°C阈值，20°C迟滞）

?4. 典型应用设计?

• ?电路拓扑?
  • 同步Buck结构，支持无输出电容设计以延长LED寿命
  • 输入电容需满足纹波要求（如ΔVIN≤3%时，CIN≥(ILED×D)/(ΔVIN×fSW)）
• ?布局建议?
  • 优先减小高频环路面积（CIN-MOSFET-电感路径）
  • 敏感信号线（如CS、UDIM）远离开关节点

?5. 型号差异?

• ?TPS92641专属功能?
  • 支持Shunt FET调光（通过SDIM/SDRV引脚）
  • 16引脚HTSSOP封装（TPS92640为14引脚）

?6. 文档支持?

• 提供完整数据手册，包含电气特性、典型应用电路、热性能参数及封装信息（如HTSSOP-14/16的机械尺寸和焊盘布局）。
