TPS92512HV 用于LED照明的65V 2.5A降压电流稳压器技术手册

TPS92512/HV 是集成 MOSFET 的 2.5A 降压（降压）电流稳压器 驱动大电流 LED。这些 LED 驱动器提供 42 V 和 60 V （HV） 输入范围 在用户选择的固定频率下运行，具有峰值电流模式控制，并提供出色的 线路和负载调节。

TPS92512/HV LED 驱动器具有用于模拟和脉宽调制的独立输入 （PWM） 调光，实现不折不扣的亮度控制，实现大于 10：1 的对比度 和分别大于 100：1。PWM输入与低压逻辑标准兼容 轻松连接到各种微控制器。模拟 LED 电流设定点为 使用带有外部 0 V 至 1.8 V 信号的 IADJ 输入，可在 0 V 至 300 mV 之间调节。
*附件：tps92512hv.pdf

对于使用两个或多个 TPS92512/HV LED 驱动器的多串应用，内部 振荡器可由外部时钟过驱动，确保所有转换器在 共频，从而降低了拍频的可能性并简化了系统 EMI 滤波。具有迟滞的可调输入欠压锁定 （UVLO） 提供了灵活性 根据电源电压条件设置启动/停止电压。

该TPS92512包括逐周期过流保护和热关断 保护。它采用 10 引脚 HVSSOP PowerPAD? 封装。

特性

• 集成 200mΩ 高侧 MOSFET
• 4.5V 至 42V 输入电压范围
  （TPS92512HV为 4.5 V 至 60 V）
• 0 V至300 mV可调基准电压源
• ±5% LED 电流精度
• 100 kHz 至 2 MHz 开关频率范围
• 专用PWM调光输入
• 可调欠压锁定
• 过流保护
• 过温保护
• MSOP-10封装，带PowerPAD

参数

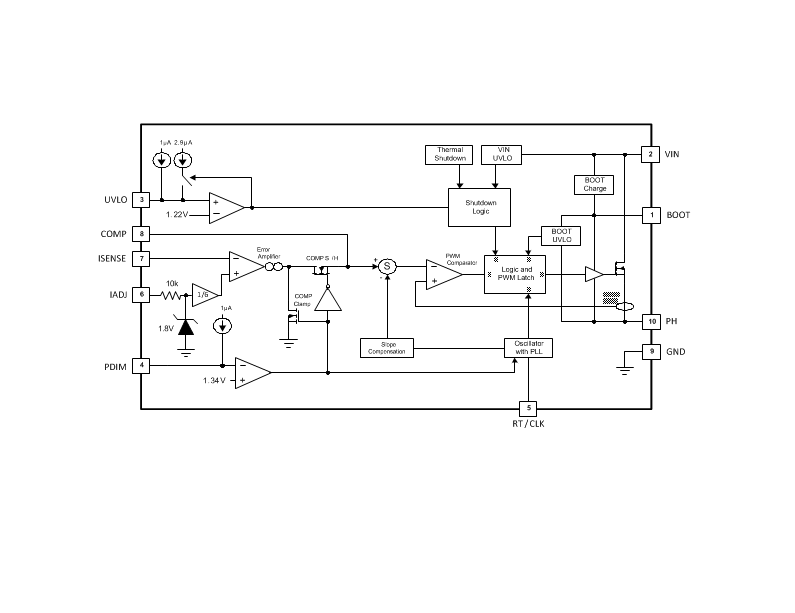

方框图

?1. 核心特性?

• ?输入电压范围?：4.5V至42V（TPS92512），4.5V至60V（HV版本）。
• ?输出电流?：2.5A恒流驱动，支持LED电流精度±5%。
• ?调光控制?：
  • ?模拟调光?：通过IADJ引脚（0V-1.8V）实现10:1对比度。
  • ?PWM调光?：专用PDIM引脚支持＞100:1对比度，兼容低电压逻辑。
• ?保护功能?：过流保护（6A限制）、过热保护（165°C关断）、欠压锁定（UVLO可调）。
• ?封装?：10引脚HVSSOP PowerPAD?，尺寸5mm×3mm。

?2. 关键应用场景?

• ?照明领域?：街道照明、应急/出口照明、商业/工业照明。
• ?电子设备?：零售照明、家电背光、交通照明（如光条、通道字母标识）。

?3. 功能模块详解?

• ?电源管理?：
  • 集成200mΩ高端MOSFET，效率高达97.5%（典型值）。
  • 开关频率可调（100kHz-2MHz），支持外部时钟同步。
• ?调光机制?：
  • ?IADJ引脚?：电压分压控制ISENSE电压（0-300mV），实现线性电流调节。
  • ?PDIM引脚?：通过PWM信号占空比直接控制平均输出电流。
• ?保护电路?：
  • ?UVLO?：电阻分压设置启动/停止电压，内置滞后电流源。
  • ?热管理?：结温超过165°C时关断，降温20°C后恢复。

?4. 设计要点?

• ?电感选择?：需满足最小纹波电流＞75mA，推荐33μH（如1.5A输出时纹波89mA）。
• ?电容配置?：
  • ?输入电容?：每1A输出需≥2μF（如10μF陶瓷电容）。
  • ?输出电容?：需降低LED纹波电流（如4.7μF电容实现10mA纹波）。
• ?二极管选型?：肖特基二极管（60V耐压），功耗计算需考虑最大输入电压工况。

?5. 布局与散热建议?

• ?关键布局?：
  • 缩短PH引脚走线以减少辐射噪声。
  • ISENSE节点需屏蔽噪声，RT/CLK引脚走线尽量短。
• ?散热设计?：使用PowerPAD?连接至接地平面，多过孔增强散热。

?6. 典型应用电路?

• ?示例设计?（12V-48V输入，3LED@1.5A）：
  • ?UVLO电阻?：R1=176kΩ，R2=19.3kΩ（启动电压12V，滞后0.8V）。
  • ?频率设置?：RRT=200kΩ（570kHz）。
  • ?电流检测电阻?：RISENSE=0.2Ω（0.5W功率）。

?7. 文档附加信息?

• ?修订记录?：2015年4月更新电气特性与公式修正。
• ?封装选项?：提供DGQ（10引脚）封装，RoHS兼容，MSL等级1（260°C回流焊）。

?总结?：TPS92512/HV是一款高集成度、高灵活性的LED驱动IC，适用于宽输入电压和高精度调光需求的场景，其设计需重点关注电感/电容选型、调光接口优化及散热布局。
