TPS92512 用于 LED 照明的 42V 2.5A 降压电流调节器技术手册

TPS92512/HV 是集成 MOSFET 的 2.5A 降压（降压）电流稳压器 驱动大电流 LED。这些 LED 驱动器提供 42 V 和 60 V （HV） 输入范围 在用户选择的固定频率下运行，具有峰值电流模式控制，并提供出色的 线路和负载调节。

TPS92512/HV LED 驱动器具有用于模拟和脉宽调制的独立输入 （PWM） 调光，实现不折不扣的亮度控制，实现大于 10：1 的对比度 和分别大于 100：1。PWM输入与低压逻辑标准兼容 轻松连接到各种微控制器。模拟 LED 电流设定点为 使用带有外部 0 V 至 1.8 V 信号的 IADJ 输入，可在 0 V 至 300 mV 之间调节。
*附件：tps92512.pdf

对于使用两个或多个 TPS92512/HV LED 驱动器的多串应用，内部 振荡器可由外部时钟过驱动，确保所有转换器在 共频，从而降低了拍频的可能性并简化了系统 EMI 滤波。具有迟滞的可调输入欠压锁定 （UVLO） 提供了灵活性 根据电源电压条件设置启动/停止电压。

该TPS92512包括逐周期过流保护和热关断 保护。它采用 10 引脚 HVSSOP PowerPAD? 封装。

特性

• 集成 200mΩ 高侧 MOSFET
• 4.5V 至 42V 输入电压范围
  （TPS92512HV为 4.5 V 至 60 V）
• 0 V至300 mV可调基准电压源
• ±5% LED 电流精度
• 100 kHz 至 2 MHz 开关频率范围
• 专用PWM调光输入
• 可调欠压锁定
• 过流保护
• 过温保护
• MSOP-10封装，带PowerPAD

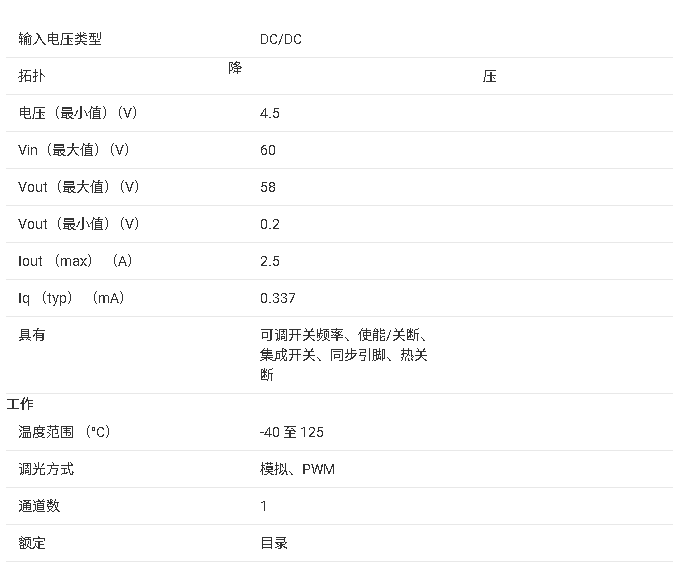

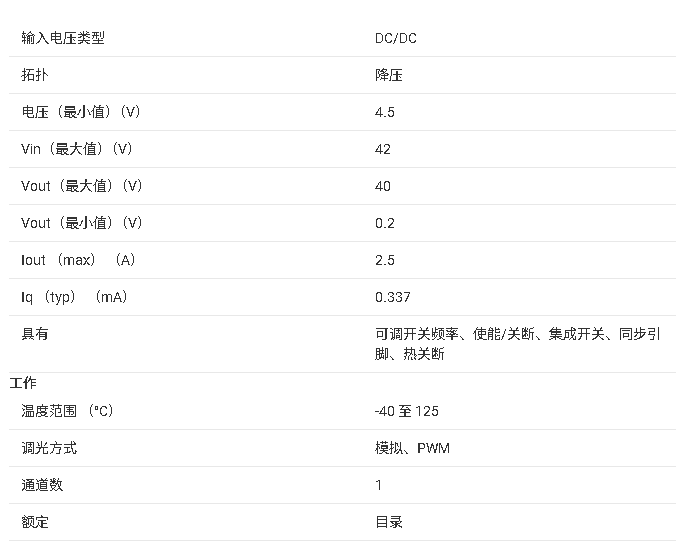

参数

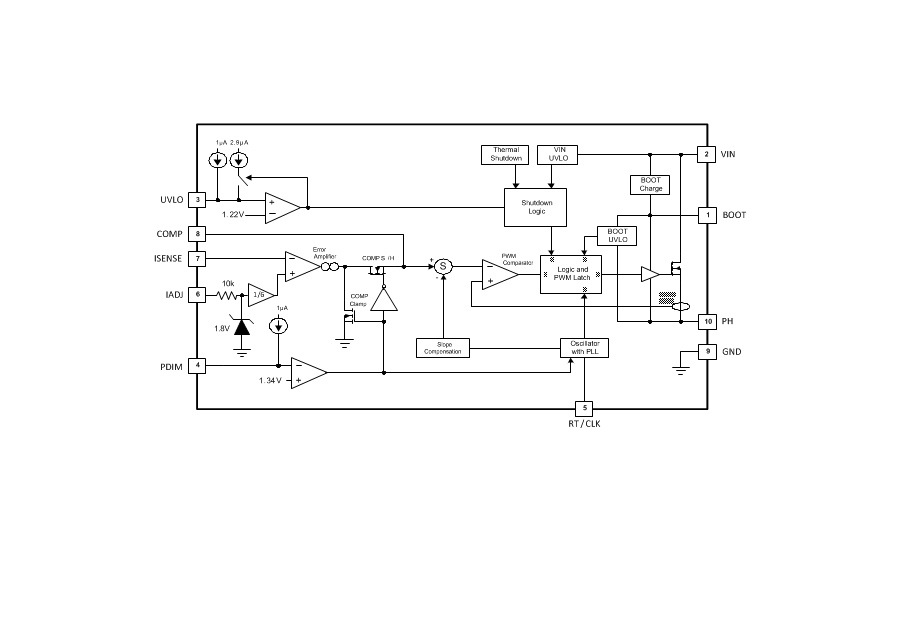

方框图

?1. 核心特性?

• ?集成MOSFET?：200mΩ高边MOSFET，支持4.5V-42V（标准版）或4.5V-60V（HV版）输入电压范围
• ?精准调光?：
  • 0-300mV模拟电流调节（IADJ引脚）
  • ±5% LED电流精度
  • 专用PWM调光输入（PDIM引脚），支持>100:1对比度
• ?灵活频率?：100kHz-2MHz可调开关频率，支持外部时钟同步
• ?保护机制?：过流保护、热关断保护、可调欠压锁定(UVLO)

?2. 关键应用?

• 街道照明、应急照明
• 工业/商业照明、零售照明
• 交通照明（如灯条、通道标识）

?3. 功能描述?

• ?电流控制?：通过ISENSE引脚电阻设定LED电流（VISENSE = VIADJ/6）
• ?双模调光?：
  • 模拟调光：IADJ电压范围0-1.8V（对应VISENSE 0-300mV）
  • PWM调光：支持100Hz-1kHz频率，最小脉宽140ns
• ?频率设置?：RT/CLK引脚支持电阻编程或外部时钟同步
• ?保护特性?：6A峰值电流限制、165°C热关断（带20°C滞后）

?4. 典型设计参数?

• ?效率?：高达97.5%（24V输入，1.5A输出时）
• ?封装?：10引脚HVSSOP PowerPAD?（5mm×3mm）
• ?热性能?：结至环境热阻66.7°C/W

?5. 设计要点?

• ?布局建议?：
  • 输入电容需靠近VIN引脚
  • ISENSE走线需最短化以减少噪声
  • PowerPAD必须焊接至PCB散热层
• ?元件选型?：
  • 电感值需满足最小纹波电流(>75mA)
  • 输出电容需≥10倍BOOT电容值（典型1μF）
  • 建议使用60V Schottky二极管（如1.5A/0.7V规格）
