Texas Instruments DRV8962 65V 4通道半桥驱动器是一款适用于各种工业应用的宽电压、高功率、四通道半桥驱动器。该器件支持高达65V的电源电压，具有50ΩmΩ导通电阻的集成式MOSFET允许DDW封装的每路输出产生高达5A的电流，允许PWP封装的每路输出产生高达4A的电流。

数据手册：*附件：Texas Instruments DRV8962 65V 4通道半桥驱动器数据手册.pdf

Texas Instruments DRV8962可用于驱动最多四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个 BLDC或PMSM电机以及最多两个热电冷却器（珀耳帖元件）。器件的输出级包括配置为四个独立半桥的N沟道功率MOSFET、电荷泵稳压器、电流检测和调节电路、电流检测输出以及保护电路。

高侧MOSFET上的集成电流检测功能可让器件在负载从输出端接地时调节电流。可调外部电压基准 (V ~~REF~~ ) 可设置电流调节限制。此外，该器件还提供四个比例电流输出引脚，每个引脚对应一个半桥高侧FET。可选的外部检测电阻可从PGND引脚连接到系统接地。

提供一种低功耗睡眠模式，可实现超低静态电流。提供的内部保护特性包括：电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP) 保护和器件过热 (OTSD) 保护。

特性

四通道半桥驱动器
- 每个半桥独立控制
工作电源电压范围：4.5V至65V
每个FET的低R~DS (ON) ~为50mΩ (24V，25°C)
高载流能力
- DDW封装每个输出高达5A
- DDV封装每个输出最高可达10A
可驱动各种类型的负载
- 最多四个螺线管或阀门
- 一台步进电机
- 两个有刷直流电机
- 一个或两个热电冷却器 (TEC)
- 一台三相无刷直流电机
- 一台三相永磁同步电动机 (PMSM)
集成式电流检测和调节
- 高侧MOSFET的电流检测
- 每个半桥的检测输出 (IPROPI)
- 3.5%最大电流时的感应精度
- 可选的外部检测电阻器
引脚对引脚兼容
独立逻辑电源电压 (V CC )
可编程输出上升/下降时间
可编程故障恢复方法
支持1.8V、3.3V、5.0V逻辑输入
低电流休眠模式 (3μA)
保护特性
- VM欠压闭锁 (UVLO)
- 电荷泵欠压 (CPUV)
- 过流保护 (OCP)
- 热关断 (OTSD)
- 故障状态输出 (nFAULT)

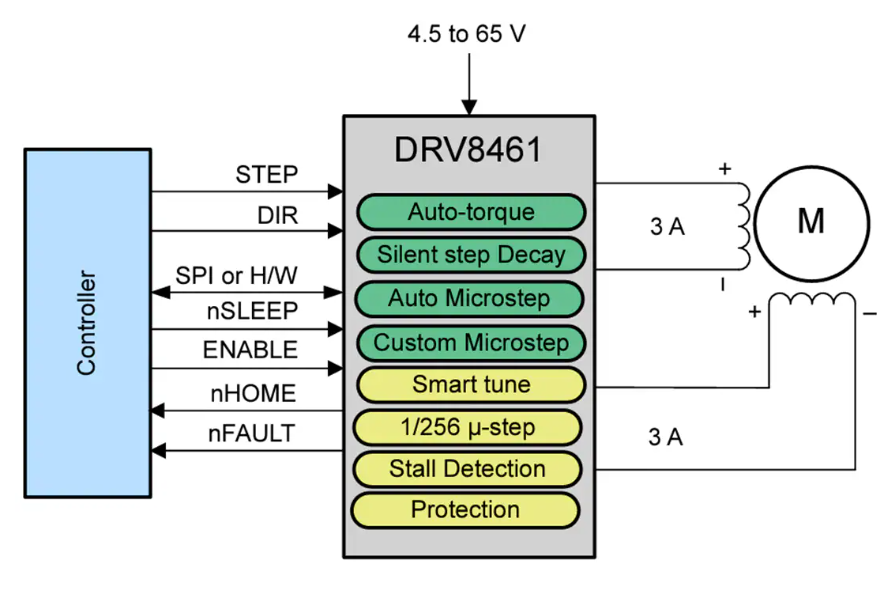

简化示意图

DRV8962 65V四通道半桥驱动器技术解析与应用指南

一、产品核心特性

DRV8962是德州仪器(TI)推出的高性能四通道半桥驱动器，具有以下突出特性：

?功率特性?：

宽电压工作范围：4.5V至65V
低导通电阻：
- DDW封装：每FET 50mΩ（24V，25°C时）
- DDV封装：每FET 50mΩ（24V，25°C时）
大电流驱动能力：
- DDW封装：每通道最高5A
- DDV封装：每通道最高10A（配合散热器）

?集成功能?：

内置高边MOSFET电流检测与调节
四个比例电流输出(IPROPI)引脚，±3.5%精度
可编程输出上升/下降时间（70ns或140ns）
支持1.8V/3.3V/5V逻辑输入

?保护机制?：

VM欠压锁定(UVLO)
电荷泵欠压保护(CPUV)
过流保护(OCP)
热关断(OTSD)
故障指示输出(nFAULT)

二、关键参数解析

1. 电气特性

参数	条件	最小值	典型值	最大值	单位
工作电压范围	正常DC操作	4.5	-	65	V
高边FET导通电阻	TJ=25°C, IO=-5A	-	53	62	mΩ
低边FET导通电阻	TJ=25°C, IO=5A	-	53	62	mΩ
电流镜像增益(AIPROPI)	-	-	212	-	μA/A
静态电流	工作模式	-	4	7	mA
睡眠模式电流	nSLEEP=0	-	3	8	μA
