Texas Instruments DRV8952 55V四通道半桥驱动器是一款适用于各种工业应用的宽电压、高功率、四通道半桥驱动器。该器件支持高达55V的电源电压，集成式MOSFET具有50mΩ 导通电阻，采用DDW封装时，每个输出的电流最高可达5A；采用PWP封装时，每个输出的电流最高可达4A。

数据手册：*附件：Texas Instruments DRV8952 55V四通道半桥驱动器数据手册.pdf

Texas Instruments DRV8952可用于驱动最多四个螺线管或阀门、一个步进电机、两个有刷直流电机、一个 BLDC或PMSM电机以及最多两个热电冷却器（珀耳帖元件）。器件的输出级包括配置为四个独立半桥的N沟道功率MOSFET、电荷泵稳压器、电流检测和调节电路、电流检测输出以及保护电路。

高侧MOSFET上的集成电流检测功能可让器件在负载从输出端接地时调节电流。可调外部电压基准 (VREF) 可设置电流调节限值。对于DDW封装，该器件还提供四个比例电流输出引脚，每个引脚对应一个半桥高侧FET。可选的外部检测电阻可从PGND引脚连接到系统接地。

提供一种低功耗睡眠模式，可实现超低静态电流。提供的内部保护特性包括：电源欠压锁定 (UVLO)、电荷泵欠压 (CPUV) 保护、输出过流 (OCP) 保护和器件过热 (OTSD) 保护。

特性

四通道半桥驱动器
- 每个半桥独立控制
工作电源电压范围：4.5V至55V
低R ~DS(ON) ~ ：每个FET 50mΩ（24V、25°C）
大电流容量
- DDW封装每个输出高达5A
- PWP封装每路输出电流高达4A
可驱动各种类型的负载
- 最多四个螺线管或阀门
- 一台步进电机
- 两个有刷直流电机
- 一个或两个热电冷却器 (TEC)
- 一台三相无刷直流电机
- 一台三相永磁同步电动机 (PMSM)
集成电流检测和调节
- 高侧MOSFET的电流检测
- 每个半桥 (DDW) 的IPROPI输出
- 最大电流下5%的感应精度
- 可选的外部检测电阻器

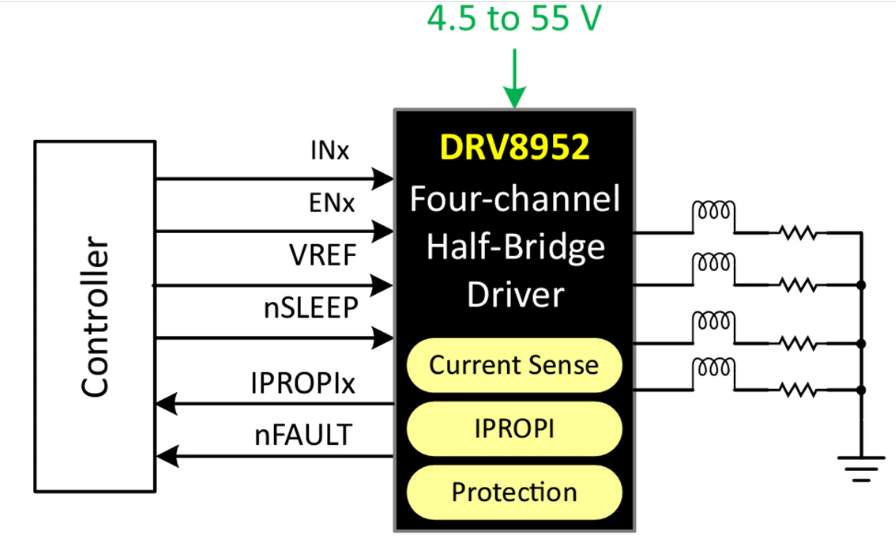

简化示意图

DRV8952 55V四通道半桥驱动器技术解析与应用指南

一、产品核心特性

DRV8952是德州仪器(TI)推出的高集成度四通道半桥驱动器，具有以下突出特性：

?宽电压工作范围?：4.5V至55V供电
?高电流驱动能力?：
- DDW封装：每通道5A持续电流
- PWP封装：每通道4A持续电流
?超低导通电阻?：
- 高边FET典型值54mΩ @25°C
- 低边FET典型值58mΩ @25°C
?集成电流检测?：
- 高边MOSFET电流镜像输出(DDW封装)
- 5%精度电流检测
- 支持外接检测电阻
?多重保护机制?：
- 欠压锁定(UVLO)
- 过流保护(OCP)
- 热关断(OTSD)
- 故障指示输出(nFAULT)

二、关键参数分析

1. 电气特性

参数	条件	最小值	典型值	最大值	单位
供电电压(VM)	工作范围	4.5	-	55	V
静态电流	VCC=5V,无负载	-	4	7	mA
睡眠模式电流	nSLEEP=0	-	3	8	μA
高边FET导通电阻	TJ=25°C,IO=-5A	-	54	63	mΩ
低边FET导通电阻	TJ=25°C,IO=5A	-	58	66	mΩ
输出上升/下降时间	MODE=0	-	140	-	ns
