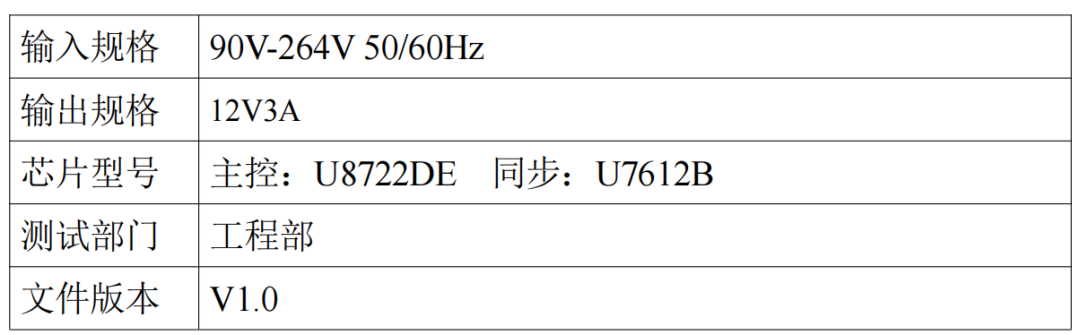

36W副边氮化镓应用方案概述

■方案介绍及产品特色

氮化镓电源芯片U8722DE是一款集成E-GaN的高频高性能准谐振模式交直流转换功率开关。芯片集成高压启动电路，可获得快速启动功能和超低的工作电流，实现小于30mW的超低待机功耗。

特色如下：

● 集成 700V E-GaN

● 集成高压启动功能

● 超低启动和工作电流，待机功耗 <30mW

● 谷底锁定模式， 最高工作频率两档可调(220kHz，130kHz)

● 集成 EMI 优化技术

● 驱动电流分档配置

● 集成 Boost 供电电路

● 集成完备的保护功能

● VDD 过压/欠压保护 (VDD OVP/UVLO)

● 输出过压保护 (OVP)

● 输入欠压保护 (BOP)

● 片内过热保护 (OTP)

● 逐周期电流限制 (OCP)

● 异常过流保护 (AOCP)

● 短路保护 (SCP)

● 过载保护 (OLP)

● 过流保护 (SOCP)

● 前沿消隐 (LEB)

● CS 管脚开路保护

● 封装类型 ESOP-7

同步整流芯片U7612B内置有VDD高压供电模块，无需辅助绕组供电可稳定工作，系统上支持High Side和Low Side配置，兼顾了系统性能和成本。

特色如下：

● 内置 60V MOSFET

● 支持 DCM、QR 和 CCM 工作模式

● 集成高压供电电路，无需 VDD 辅助绕组供电

● 支持宽范围输出电压应用，特别适用于支持QC、PD 等协议的快充领域

● 支持 High Side 和 Low Side 配置

● <30ns 开通和关断延时

● 智能开通检测功能防止误开通

● 智能过零检测功能

● 启动前 Gate 智能钳位

● 封装类型 SOP-8

同步整流芯片U7612B的快速关断功能可以帮助功率器件获得较低的电压应力，可支持断续工作模式(DCM)、准谐振工作模式(QR)及连续工作模式(CCM)。其内部集成有智能的开通检测功能，可以有效防止反激电路中寄生参数振荡引起的同步整流开关误开通。
