如何选择适合车用智能LED灯组的驱动器？安森美NCV78514给你答案！

随着汽车智能化的不断发展，车用LED灯组的设计需求也在不断提升。如何选择一款高效、稳定且功能强大的LED驱动器成为了许多工程师关注的焦点。今天，我们将为大家详细介绍安森美半导体的NCV78514 LED驱动器，它是车用智能LED灯组的理想选择。

为什么选择NCV78514？

NCV78514是一款专为汽车应用设计的LED驱动器，采用H桥拓扑结构，整合同步降压和外部异步升压功能。它不仅支持多负载设计，还具备丰富的智能功能，以下是它的核心特点：

1. 支持无需MCU的应用

无需额外的微控制器，简化设计流程，降低成本。

2. 强大的降额机制

支持输入电压和温度降额，确保系统在各种条件下安全运行。

3. 宽输入电压范围

工作电压范围为5V至21V，适应多种汽车电源环境。

4. 高效的电流调节

外部可编程电流范围为200mA至1500mA，支持精确的LED电流控制。

5. 温度监测功能

通过外部NTC/PTC热敏电阻实时监测LED模组温度，确保灯组稳定运行。

6. 符合汽车行业标准

通过AEC-Q100认证，支持PPAP，满足汽车行业的严格要求。

NCV78514的典型应用场景

雾灯（Fog Lamp）：提供稳定的光源，提升驾驶安全性。

方向灯（Cornering Light）：支持动态调光，增强驾驶体验。

-标识投影（Logo Projection）：实现高精度的图案投影。

标识照明（Logo Lighting）：提供均匀的光照效果。

场景应用图

LED 模组 v2.0版功能描述：

LED 模组 v2.0 旨在模拟从 1 到 20 个 LED 的各种负载。透过短接特定的跳线，可以绕过 LED 灯串的某些部分，从而有效减少 LED点亮的数量。这允许灵活配置 LED 灯串长度。此模组可分成两个独立的灯串，LED D1-D8 和 LED D13-D20 由像素控制器单独控制。

LED 模组 v2.0 包含一个电流设定电阻 (R1) 和一个温度感应热敏电阻 (R2)，NCV78514 使用它们在过热时调节 LED 灯串电流。这些电阻可以放置在评估套件 (EVK) 模组或 LED 模组上。但是，请确保不要将电阻和热敏电阻同时放置在 LED 模组和评估模组上。这些位置是重复的，以便驱动没有 ISET 和 TCS 元件位置的其他 LED 负载。

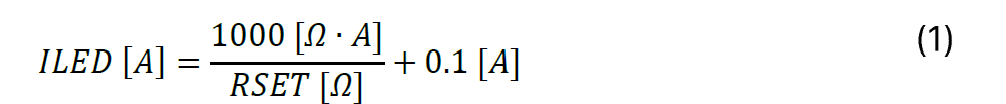

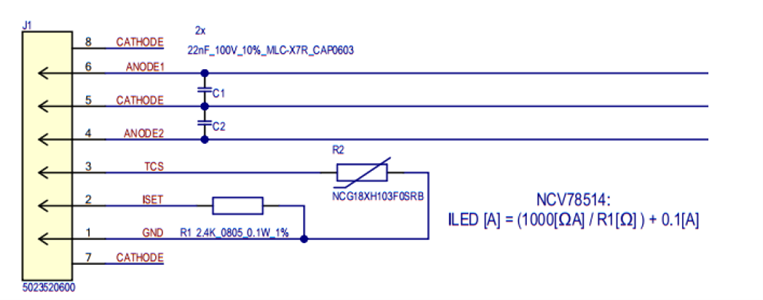

若要改变LED电流，请使用下面的公式 (1)：

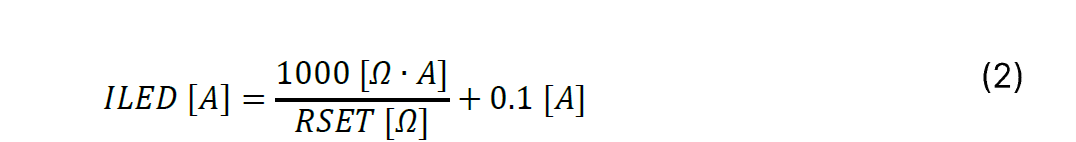

热敏电阻（NCG18XH103FOSRB）的测得电阻随温度的变化如下（2）

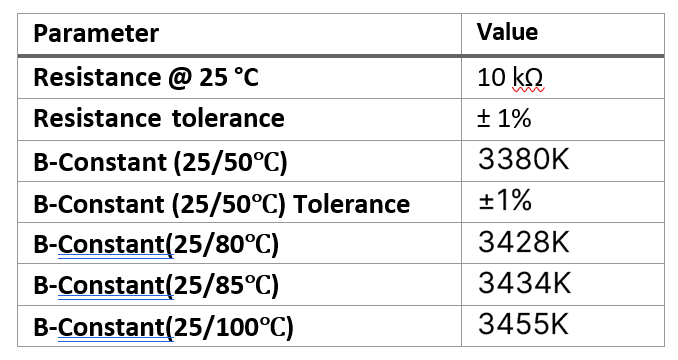

下表列出了热敏电阻 :

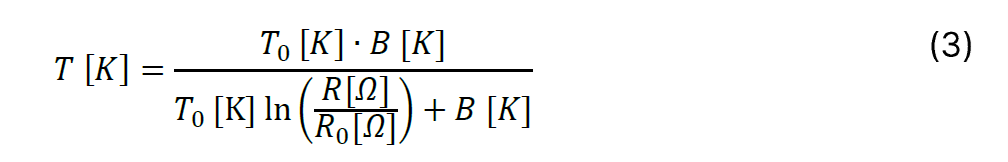

温度估算可以透过公式3来完成 :

安装说明：

小心打开评估套件的包装，确保所有组件齐全。套件包含带有香蕉插头的电线，用于连接实验室电源和 LED 负载模组。

找到套件中附带的香蕉插头的电线。

将香蕉插头连接到实验室电源的相应端子。

将电源设定为输出 12V 和 1A。

确保 LED 负载模组已依照提供的图表牢固地连接到评估板。

所有连接牢固后，打开电源。

故障排除：

检查 PWM 输入输出：

确保 PWM 输入已连线。如果未连接，则侦测到的占空比将为 0%，导致无输出电流。透过耦合 PWM 和 VBAT 输入可以达到 100% 的占空比。

验证电压：

测量 ISET 引脚的电压。预期电压约为 1V。

测量 PTC 引脚的电压。此电压应高于 0.6 x VCC 才能正常运作。

检查连接：

检查所有连接，确保它们牢固且位置正确。

检查电源设定：

确认电源和香蕉插头已正确连接。

检查组件：

检查电流设定电阻 (R1) 和温度感测热敏电阻 (R2)，确保它们运作正常，并且没有同时安装在 LED 模组和评估模组上。

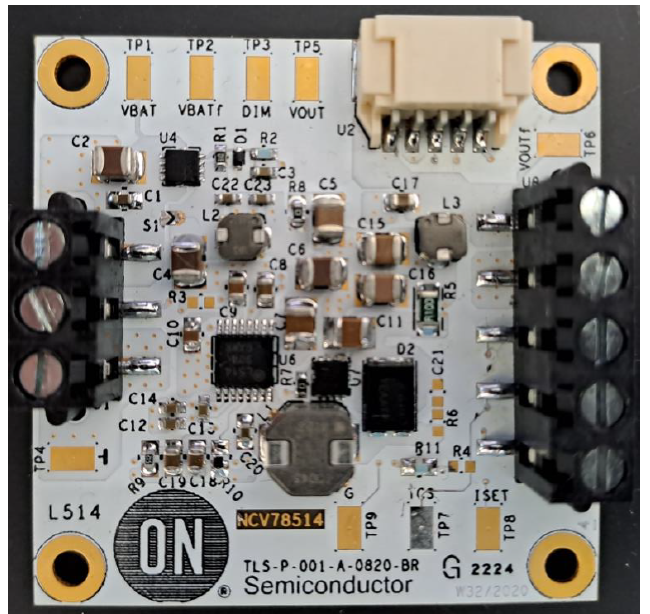

NCV78514 评估板模组如图一：

图一：NCV78514 评估板模组

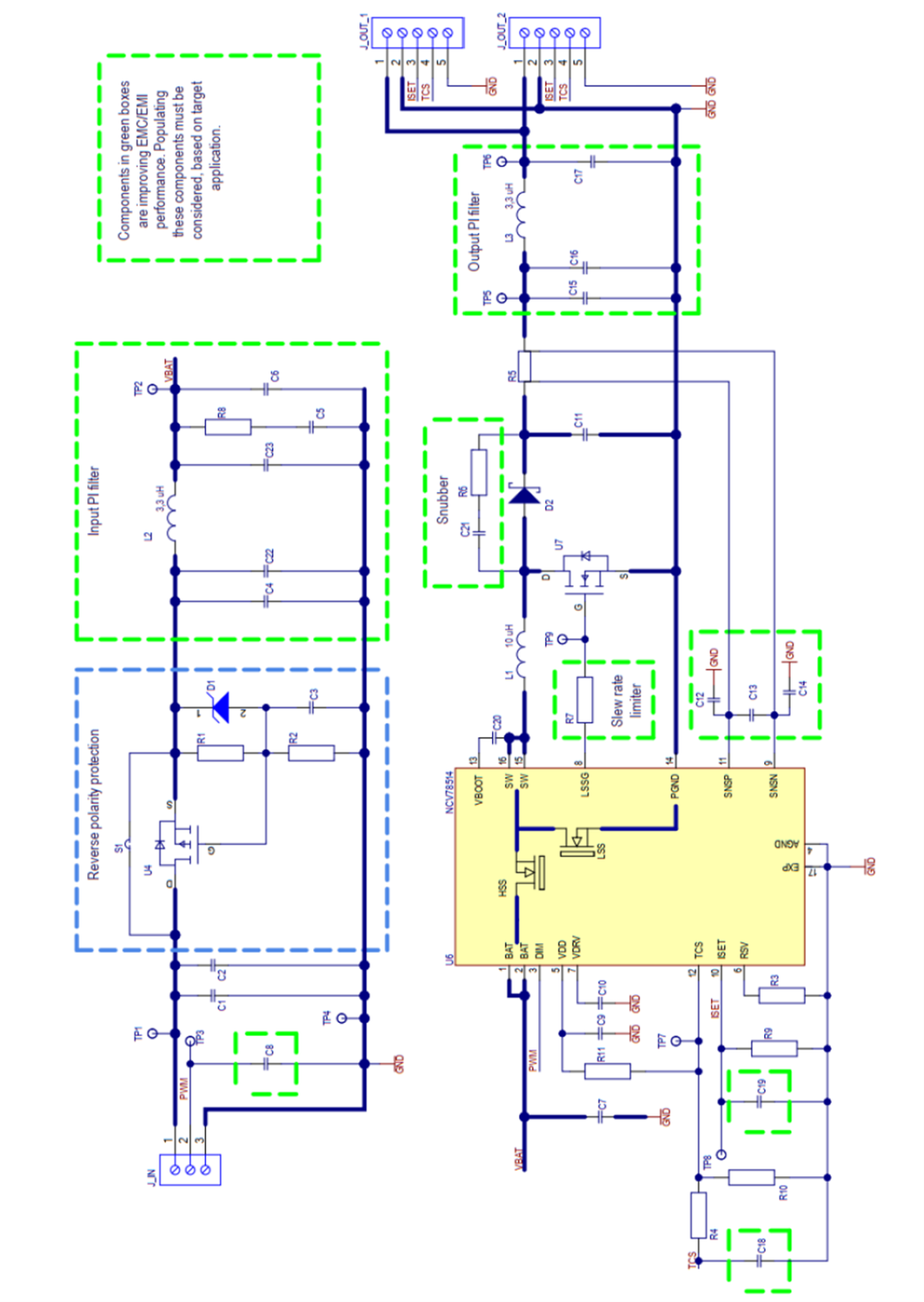

电路图：

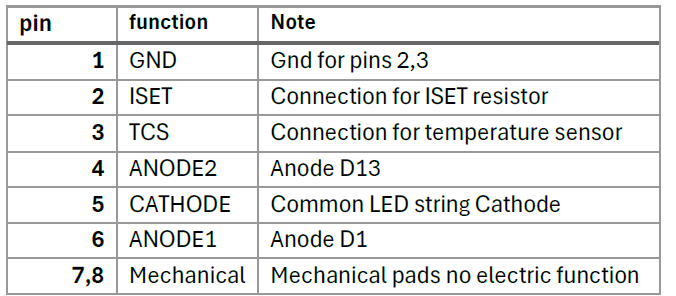

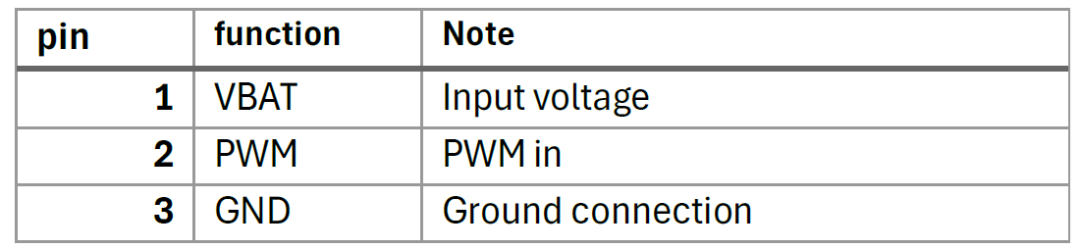

J_IN 连接器脚位定义：

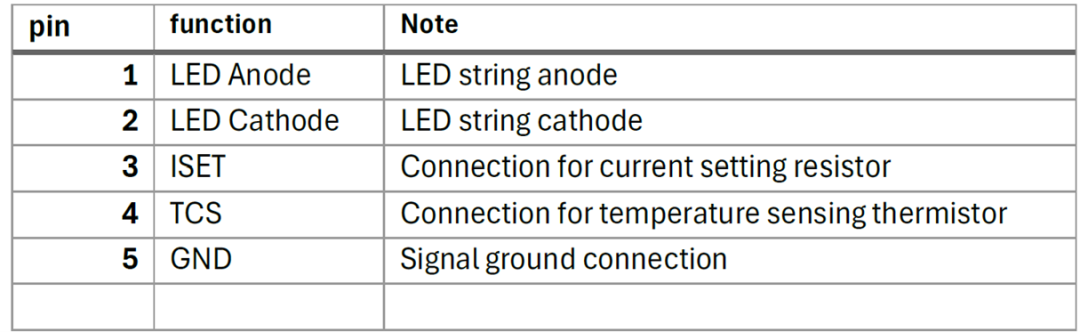

J_OUT_1 & J_OUT_2 连接器脚位定义：

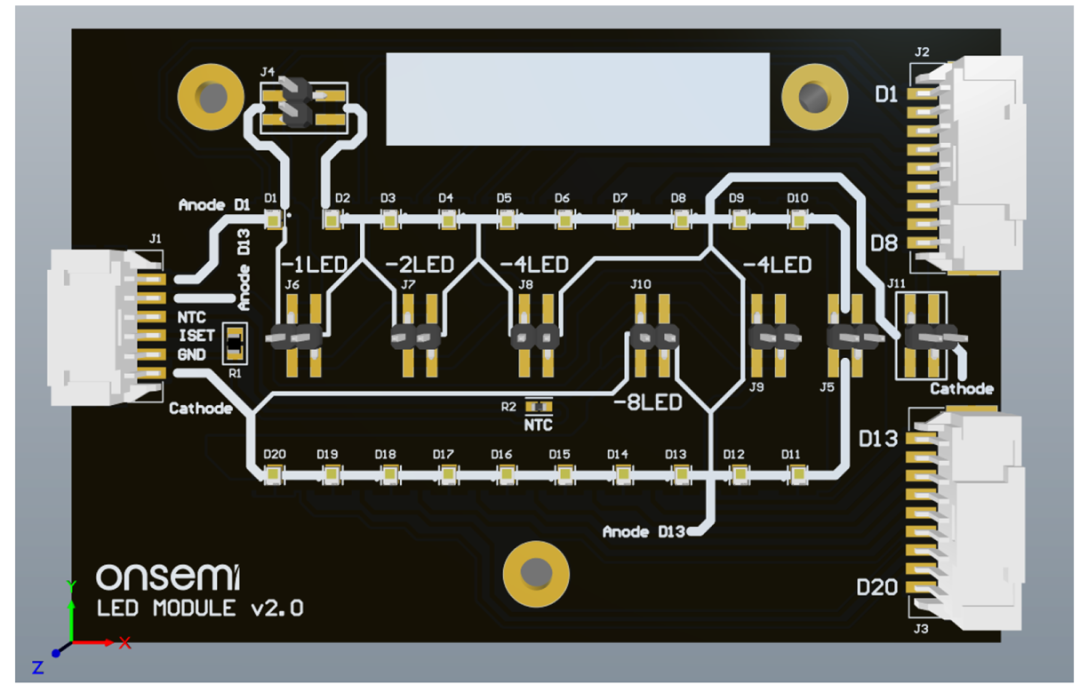

LED 模组v2.0如下图二：

图二：LED 模组v2.0

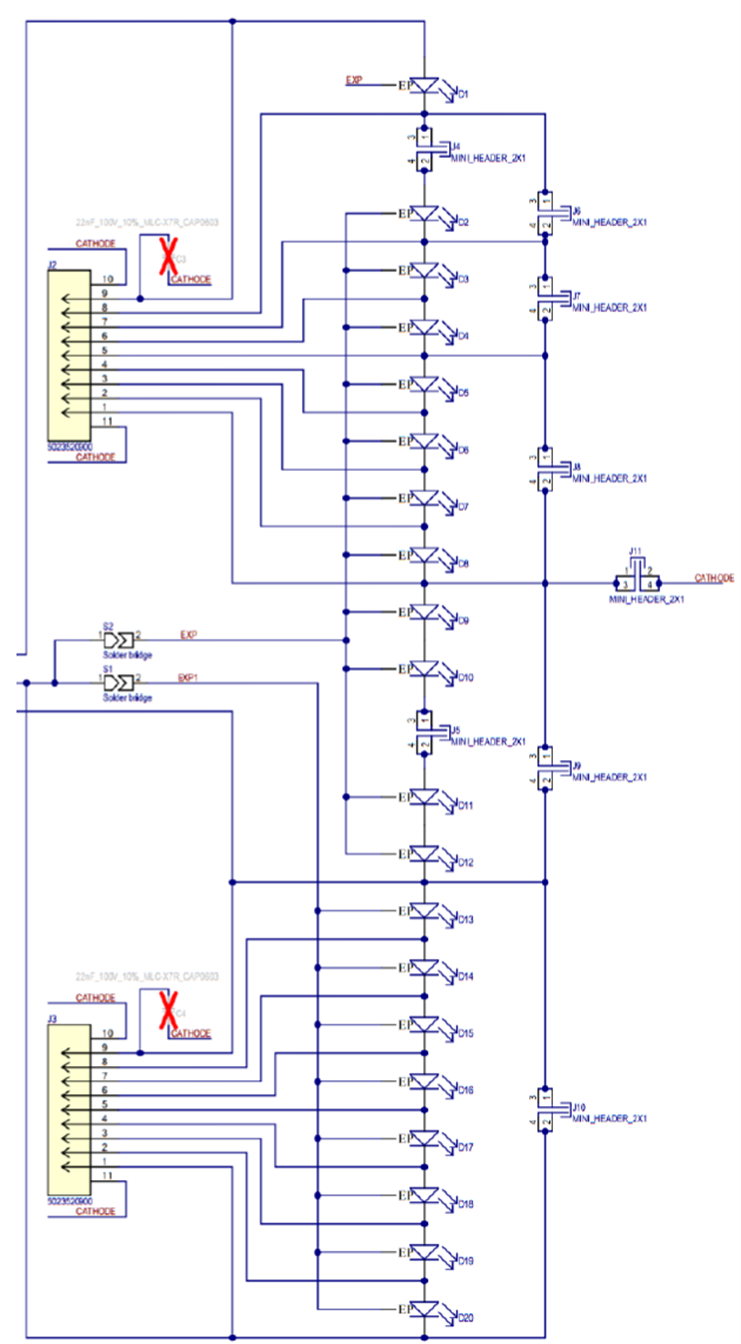

LED 模组v2.0 电路图：

图三：LED 模组v2.0电路图

J1 连接器脚位定义：

J2 & J3 连接器脚位定义：

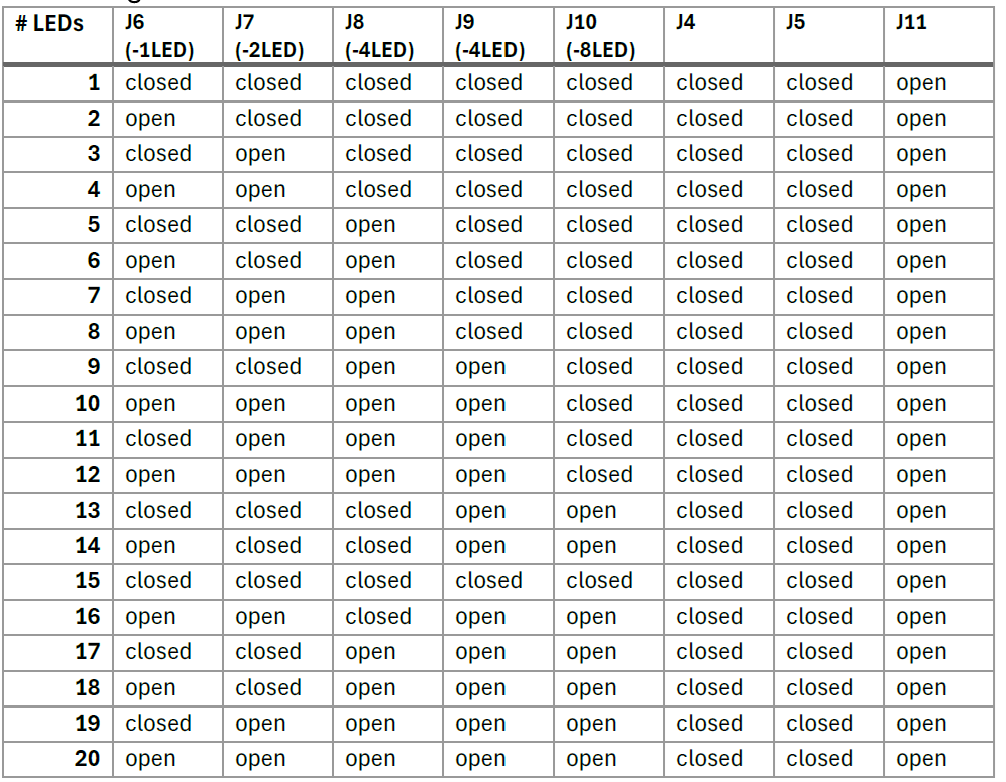

LED 动作配置表：

FAQ

Q1: NCV78514是否支持高电压负载？

A1:是的，NCV78514的输出电压范围高达60V，并且能够承受高达45V的负载突降。

Q2: 如何调整LED电流？

A2:LED电流可以通过连接到ISET引脚的电阻或施加到DIM引脚的PWM信号进行调整。

Q3: NCV78514是否适合复杂的灯组设计？

A3:非常适合。它支持多负载设计，并具备丰富的智能功能，如温度监测和降额机制，能够满足复杂灯组的需求。

Q4: 评估板是否易于安装？

A4:是的，评估板设计简洁，安装步骤清晰，适合快速测试和开发。

Q5: NCV78514的认证标准是什么？

A5:它符合AEC-Q100认证，并支持PPAP，完全满足汽车行业的严格要求。

安森美半导体的NCV78514 LED驱动器以其强大的功能和高可靠性，为车用智能LED灯组提供了理想的解决方案。如果您正在寻找一款高效稳定的驱动器，不妨试试NCV78514！
