Texas Instruments THS3091和THS3095 (THS309x) 是高电压、低失真、电流反馈、高速放大器，可在 ±5V至 ±16V的宽电源电压范围内运行。这些器件非常适合用于需要较大线性输出信号的应用，例如引脚驱动器、功率FET驱动器和任意波形发生器。THS3095具有掉电引脚 (PD)，可将放大器置于低功耗待机模式，并将静态电流从9.5mA降至500?A。

数据手册：*附件：Texas Instruments THS309x电流反馈运算放大器数据手册.pdf

THS309x具有32V宽电源范围、6000V/?s转换率和310mA输出电流驱动，因此非常适合用于高压任意波形驱动器应用。此外，这些器件能够处理大电压摆幅驱动至低电阻和高电容负载，同时保持良好的稳定时间性能，因此非常适合用于引脚驱动器和功率FET驱动器应用。Texas Instruments THS309x采用8引脚SOIC (DDA) PowerPAD?集成电路封装。THS3091还采用8引脚HVSSOP (DGN) 封装。

特性

低失真
- 在10MHz、RL = 1k?下为84dBc HD2
- 在10MHz、RL = 1k?下为99dBc HD3
低噪声
- 15pA/√Hz同相电流噪声
- 14pA/√Hz反相电流噪声
- 电压噪声：1.1nV/√Hz
高压摆率：6000V/μs（G = 5，VO = 20VPP）
宽带宽：305MHz（G = 2，RL = 100?）
高输出电流驱动：±310mA
宽电源电压范围：±5V至±16V
断电特性：仅THS3095

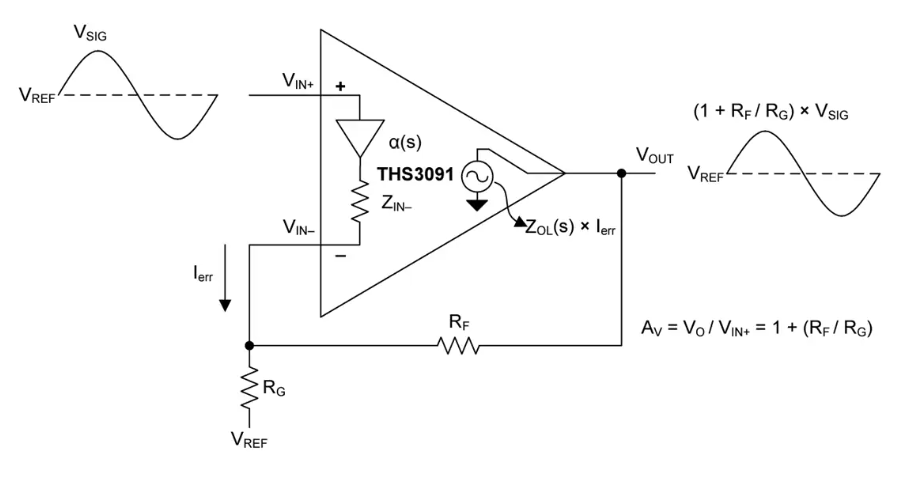

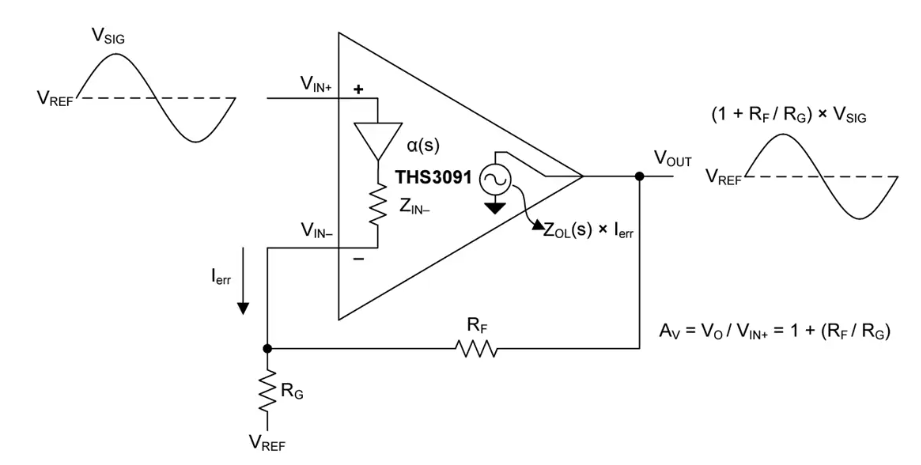

功能框图

THS309x高压低失真电流反馈运算放大器技术解析

一、产品概述

THS3091和THS3095(THS309x)是德州仪器(TI)推出的高压、低失真、高速电流反馈运算放大器系列，具有以下核心特性：

?超低失真性能?：在10MHz频率下，RL=1kΩ时HD2为-84dBc，HD3为-99dBc
?超高转换速率?：6000V/μs (G=5, VO=20VPP)
?宽带宽?：305MHz (G=2, RL=100Ω)
?强大输出驱动?：±310mA输出电流
?宽电源范围?：±5V至±16V
?节能特性?：THS3095特有低功耗待机模式(500μA)

该系列器件采用创新的电流反馈架构，特别适合需要大线性输出摆幅的应用场景，如任意波形发生器、功率FET驱动器和源测量单元(SMU)等。

二、关键电气参数

参数	条件	最小值	典型值	最大值	单位
小信号带宽	G=2, RF=1.21kΩ	-	305	-	MHz
0.1dB平坦带宽	VO=200mVPP	-	95	-	MHz
转换速率	G=5, 20V阶跃	-	6000	-	V/μs
建立时间(0.1%)	G=-2, 2V阶跃	-	12.5	-	ns
输入电压噪声	f>10kHz	-	1.1	-	nV/√Hz
静态电流	VS=±15V	-	9.5	10.5	mA
输出电流	RL=40Ω	±225	±310	-	mA
