TPS922053 65V、2A 降压 LED 驱动器，具有电感式快速调光和扩频功能技术手册

TPS92205x 系列是一款 2A / 4A 非同步降压 LED 驱动器，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS开关，该器件能够驱动LED以及为高功率密度和高效率的电池充电。该系列还支持共阳极连接和单层PCB设计。开关频率可配置为100kHz至2.2MHz，并具有可选的扩频功能，以获得更好的EMI性能。
*附件：tps922053.pdf

TPS92205x 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过PWM和ADIM输入引脚通过简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感式快速调光（IFD）并实现高调光精度。

TPS92205x 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出就会发出确认信号。

特性

• 4.5V 至 65V 宽输入范围
• LED共阳极连接
• 集成 150mΩ MOSFET，具有典型 3A / 6A 电流限制
• 可选开关频率：100kHz至2.2MHz
• 用于TPS922053和TPS922055的扩频
• 高级调光选项：
  • 模拟调光 （256：1）
  • 快速PWM调光（150ns脉冲宽度）
  • 混合和灵活调光（20kHz PWM 时为 2,000：1,4kHz PWM 时为 10,000：1,120Hz PWM 时为 1,000,000：1）
• CC/CV 充电模式
• 完整的保护功能：
  • LED开路和短路保护
  • 开关 FET 开路和短路保护
  • 外部组件故障保护
  • 逐周期电流限制
  • 热关断
  • 故障输出（漏极开路）
• 可配置的热折返曲线
• VSON、WSON 和 SOT23 封装选项

参数

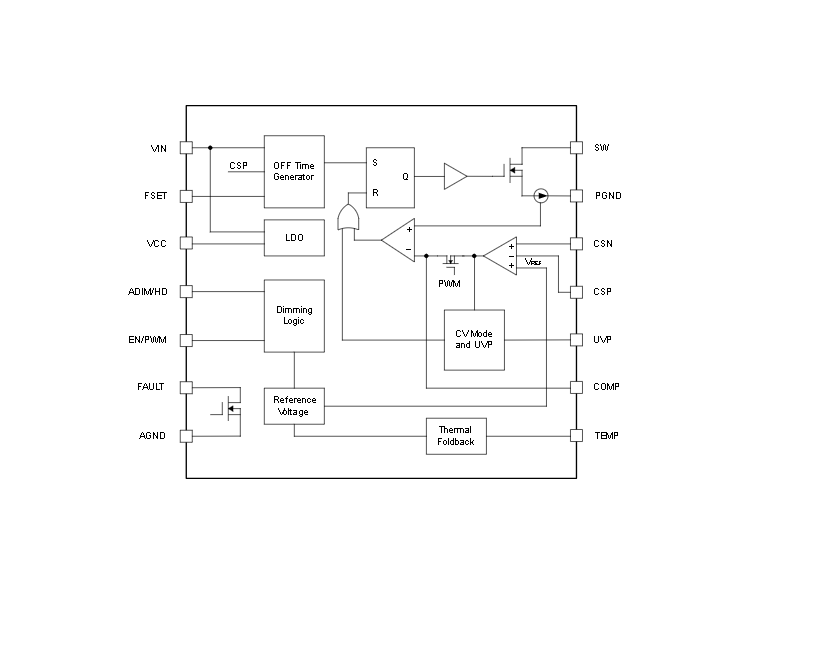

方框图

?1. 产品概述?

• 型号：TPS922052/3/4/5
• 类型：65V 2A/4A非同步降压LED驱动器
• 输入范围：4.5V-65V
• 关键特性：集成150mΩ MOSFET、支持快速PWM调光（150ns脉宽）、混合/灵活调光（最高1,000,000:1调光比）、CC/CV充电模式

?2. 核心功能?
调光模式

• ?PWM调光?：支持150ns超窄脉冲
• ?模拟调光?：256:1范围，8bit分辨率
• ?混合调光?：高亮度用模拟(12.5-100%)，低亮度用PWM(0-12.5%)
• ?灵活调光?：独立控制亮度值与开关

保护机制

• LED开路/短路保护
• 开关FET故障保护
• 可配置热折返（80-150℃触发）
• 热关断（165℃）

?3. 典型应用?

• 照明：室内外专业照明、医疗手术灯
• 瞬时照明：机器视觉、相机闪光灯
• 电源：LCD背光、电池充电

?4. 设计要点?

• 频率设置：100kHz-2.2MHz（通过FSET引脚）
• 电感选择：公式L=(Vout×(Vin_max-Vout))/(Vin_max×KIND×IL_max×fsw)
• 热管理：通过TEMP引脚电阻调节折返曲线

?5. 封装选项?

• VSON-14（4.5×3.0mm）
• WSON-12（3.0×3.0mm）
• SOT23-THIN（4.2×3.3mm）

文档包含完整电气特性、典型应用电路及布局指南，最后修订于2025年2月（SLVSGG9B版）。
