TPS92205x 系列是一款 2A / 4A 非同步降压 LED 驱动器，具有 4.5V 至 65V 宽输入范围。通过集成低侧NMOS开关，该器件能够驱动LED以及为高功率密度和高效率的电池充电。该系列还支持共阳极连接和单层PCB设计。开关频率可配置为100kHz至2.2MHz，并具有可选的扩频功能，以获得更好的EMI性能。
*附件：tps922052.pdf

TPS92205x 系列支持四种调光选项，包括模拟调光、PWM、混合调光和柔性调光。每种调光方法都可以通过PWM和ADIM输入引脚通过简单的高低信号进行配置。该系列采用自适应关断时间电流模式控制以及智能和精确的采样，以实现电感式快速调光（IFD）并实现高调光精度。

TPS92205x 系列还提供多种系统保护，包括 LED 开路和短路、检测电阻开路和短路、可配置的热折返和热关断。一旦检测到任何故障情况，故障输出就会发出确认信号。

特性

4.5V 至 65V 宽输入范围
LED共阳极连接
集成 150mΩ MOSFET，具有典型 3A / 6A 电流限制
可选开关频率：100kHz至2.2MHz
用于TPS922053和TPS922055的扩频
高级调光选项：
- 模拟调光（256：1）
- 快速PWM调光（150ns脉冲宽度）
- 混合和灵活调光（20kHz PWM 时为 2,000：1,4kHz PWM 时为 10,000：1,120Hz PWM 时为 1,000,000：1）
CC/CV 充电模式
完整的保护功能：
- LED开路和短路保护
- 开关 FET 开路和短路保护
- 外部组件故障保护
- 逐周期电流限制
- 热关断
- 故障输出（漏极开路）
可配置的热折返曲线
VSON、WSON 和 SOT23 封装选项

参数

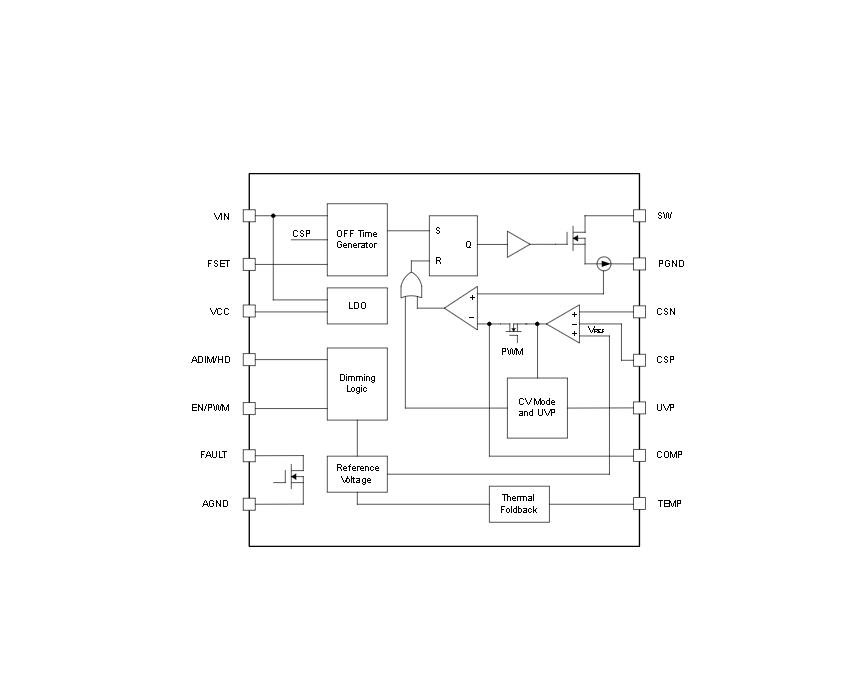

方框图

?1. 产品概述?
TPS92205x系列是德州仪器（TI）推出的非同步降压LED驱动芯片，支持4.5V至65V宽输入电压范围，集成150mΩ MOSFET，提供2A（TPS922052/3）或4A（TPS922054/5）输出电流。主要特性包括：

?高效调光?：支持模拟调光（256:1）、PWM调光（150ns脉宽）、混合调光（最高1,000,000:1比例）及灵活调光模式。
?保护功能?：LED开路/短路保护、开关FET保护、热关断、可配置热折返等。
?封装选项?：VSON-14、WSON-12、SOT-23-THIN-14。

?2. 关键特性?

?输入范围?：4.5V–65V（典型值63V）。
?调光性能?：
- 模拟调光：8位分辨率（0.4%步进）。
- PWM调光：支持20kHz高频，最小脉宽150ns。
- 混合调光：高亮度区（12.5%–100%）为模拟调光，低亮度区（0%–12.5%）为PWM调光。
?开关频率?：100kHz–2.2MHz可调（通过FSET引脚配置）。
?热管理?：可编程热折返曲线（通过TEMP引脚电阻设置阈值温度）。

?3. 应用场景?

?恒定照明?：室内/室外专业照明、医疗手术灯、投影仪等。
?瞬时照明?：机器视觉、相机闪光灯、消防警报频闪灯。
?电源管理?：LCD背光、电池充电、TEC控制。

?4. 功能模块详解?

?控制架构?：自适应关断时间电流模式控制，支持快速瞬态响应。
?调光模式配置?：| 模式 | EN/PWM引脚 | ADIM/HD引脚 |
| ---------- | ------------ | ------------- |
| PWM调光 | PWM信号 | 高电平 |
| 模拟调光 | 高电平 | PWM信号 |
| 混合调光 | PWM信号 | 低电平 |
| 灵活调光 | PWM信号 | PWM信号 |

?5. 保护机制?
