Texas Instruments TMUX4827YBHEVM评估模块经配置用于评估DAC80501 DAC的运行情况和性能。TMUX4827多路复用器采用焊接在TMUX4827YBHEVM评估模块上的9引脚YBH封装。TI TMUX4827YBHEVM使工程师能够使用板载音频插孔通过音频信号来评估TMUX4827。此外，还提供板载测试点，以便能够测试非音频信号的信号。

数据手册：*附件：Texas Instruments TMUX4827YBHEVM评估模块数据手册.pdf

特性

• TMUX4827YBH预焊接在板上
• 2个电源去耦电容器，从VDD到接地（1?F 0402； 0.1?F 0402）
• I/O上6个测试点，支持TMUX4827全电流能力
• 7个额外GND测试点，便于探测
• 1个3引脚排针，用于从外部电源连接/断开器件
• 1个3引脚排针，用于更改器件的信号路径状态

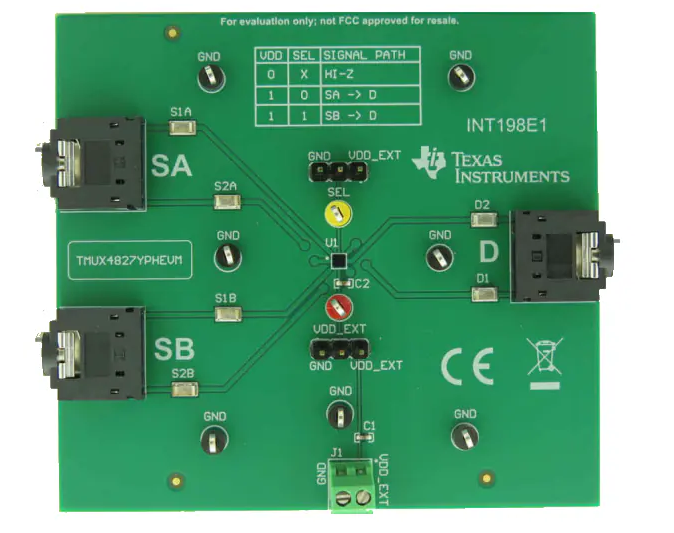

PCB布局

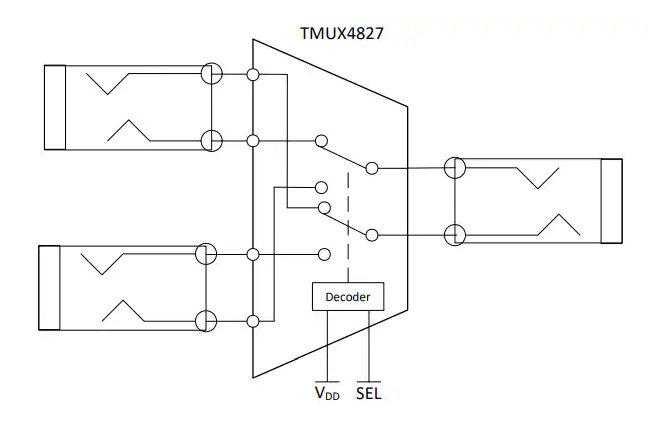

简化电路

TMUX4827YBHEVM评估模块深度解析与应用指南

一、产品核心概述

TMUX4827YBHEVM是德州仪器(TI)推出的高性能多路复用器评估模块，专为评估TMUX4827YBH器件的性能而设计。该模块采用9引脚YBH封装，预装了TMUX4827YBH器件，为工程师提供了快速原型设计和特性评估的平台。

?核心特性亮点?：

• 集成TMUX4827YBH器件，支持1.8V至5.5V单电源工作
• 具备±12V超越供电保护功能
• 极低失真(0.001% THD+N)和1mΩ导通电阻平坦度
• 提供6个I/O测试点和7个GND测试点
• 支持音频信号评估(板载3.5mm音频接口)

二、硬件架构详解

1. 系统组成架构

评估模块采用精简而高效的设计：

1. ?TMUX4827YBH核心器件?：2个独立可选的2:1 SPDT开关通道
2. ?电源管理单元?：包含1μF和0.1μF去耦电容
3. ?接口系统?：
   • 2个3针头(电源和SEL控制)
   • 6个I/O测试点(支持2A电流)
   • 7个GND测试点

2. 关键电路设计

• ?电源隔离设计?：通过J2头可选择外部供电、接地或浮空
• ?信号路径控制?：通过J7头控制SEL引脚状态
• ?保护电路?：断电保护功能防止反向供电(±12V保护)

三、接口与连接配置

1. 主要连接器功能

2. 测试点布局

• ?I/O测试点?：S1A、S1B、S2A、S2B、D1、D2
• ?电源测试点?：VDD_EXT(红色)、SEL(黄色)
• ?地测试点?：7个黑色测试点

四、典型配置方案

1. 电源配置模式

1. ?外部供电模式?：
   • J2-2短接J2-3
   • VDD_EXT提供1.8-5.5V电源
2. ?接地模式?：
   • J2-2短接J2-1
   • 器件电源引脚接地
3. ?浮空模式?：
   • J2-2不连接
   • 实现断电保护功能测试

2. 信号路径控制

• ?逻辑高电平?：J7-2短接J7-1
• ?逻辑低电平?：J7-2短接J7-3
• ?浮空状态?：J7-2不连接(不推荐)

五、性能参数分析

根据数据手册提供的技术规格：

六、应用场景指南

1. 音频信号路由

利用低失真特性，适用于：

• 专业音频设备信号切换
• 耳机输出选择电路
• 音频测试系统通道切换

2. 工业控制系统

凭借超越供电保护功能，可用于：

• PLC模拟量输入选择
• 传感器信号多路复用
• 工业自动化I/O模块

3. 测试测量设备

借助高精度特性，适合：

• 自动测试设备(ATE)信号路由
• 数据采集系统通道扩展
• 仪器仪表输入选择

七、评估板使用建议

1. 快速上手指南

1. 连接12V电源至J15
2. 配置J2选择电源模式(推荐外部供电)
3. 配置J7设置SEL逻辑状态
4. 连接信号源至相应测试点
5. 使用示波器或分析仪监测信号质量

2. 设计注意事项

• ?PCB布局?：保持开关信号走线最短化
• ?热管理?：连续2A电流时注意散热
• ?信号完整性?：高速信号需考虑端接匹配
• ?电源去耦?：靠近VDD引脚放置去耦电容
