ZMC900E如何实现多主站协同控制？

Ethercat是高效工业以太网总线，基于以太网技术，以“飞读飞写”实现微秒级同步。连接控制器与终端设备，简化布线，适配多节点，是高端自动化与智能制造的重要通信方案。

?前言

EtherCAT基于以太网技术传输、具高实时性的现场通信总线。其中，主站作为网络的核心控制器，承担着发起通信、调度数据以及管理从站的重要任务 —— 主站通过发送以太网帧遍历所有从站，利用过程数据通道传输实时控制指令，并通过邮箱通道完成参数配置与诊断。双主站架构可实现双路控制或线路冗余，让控制更加灵活，以 ZMC900E 运动控制器为例，便能直观了解工业自动化控制系统中多主站的协同控制应用。
?多主站控制应用需求

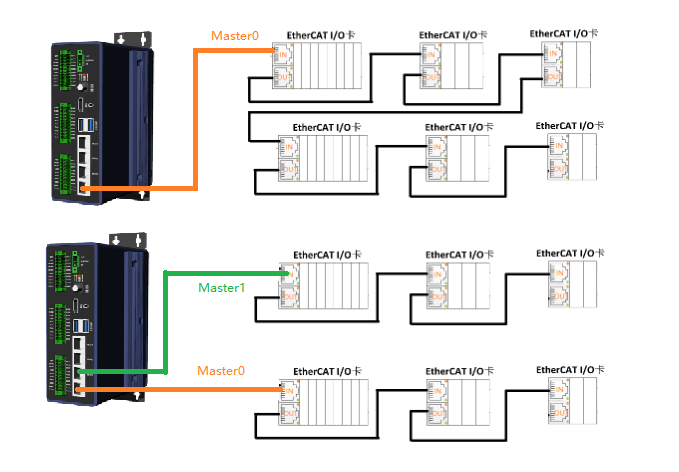

EtherCAT 是基于以太网的高性能工业现场总线，支持线型、星型、环型等拓扑结构，单个网络理论最大节点数可达 65535 个。不过，随着从站设备和通信数据增多，会出现传输延迟变大、刷新周期变长等问题，影响数据实时性，设备过多也增加了维护难度，这与 CPU 主频达到一定程度后采用多核协同设计类似。广州致远电子推出的 ZMC900E 高性能智能总线控制器，专为工厂智能化打造。它采用嵌入式 ARM 方案，集成实时操作系统与智能算法，以 EtherCAT 协议为核心，可快速构建数控智能化设备。同时，ZMC900E 支持双路主站协同控制，不仅能降低单路负载压力、保证总线实时性能，还能在一路总线异常时，确保另一路正常工作，提升系统稳定性和可靠性。

?多主站软件设计

1. 主站软件框架

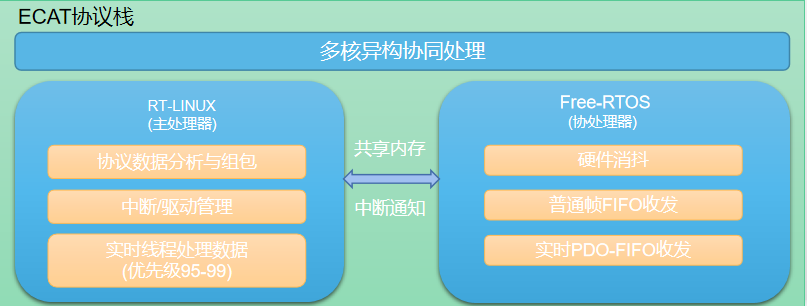

ZMC900E 设备采用多核异构架构，配备 5 个 A55 主处理器与 3 个 R5 协处理器，软件设计上运用多核协同处理方案。主处理器负责解析数据包等核心任务，协处理器专注于硬件消抖和数据包收发，核间通过共享内存实现高效数据交互，其架构框架如下图所示。

2. 双主站实现

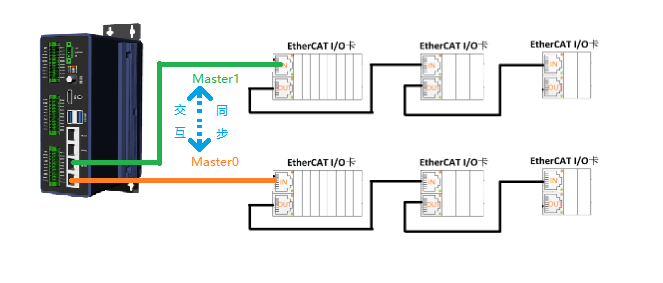

ZMC900E 搭载 R5 处理器实现以太网数据收发，两路通信任务均采用实时线程与核隔离设计。核隔离技术将通信任务固定在独立 CPU 内核，避免多线程调度及跨核切换产生的微秒级时间开销，确保 EtherCAT 等工业总线数据交互的实时性。两路主站控制可在同一进程或独立进程中运行，用户可按需选择。

?多主站控制使用入门

1. 双主站配置

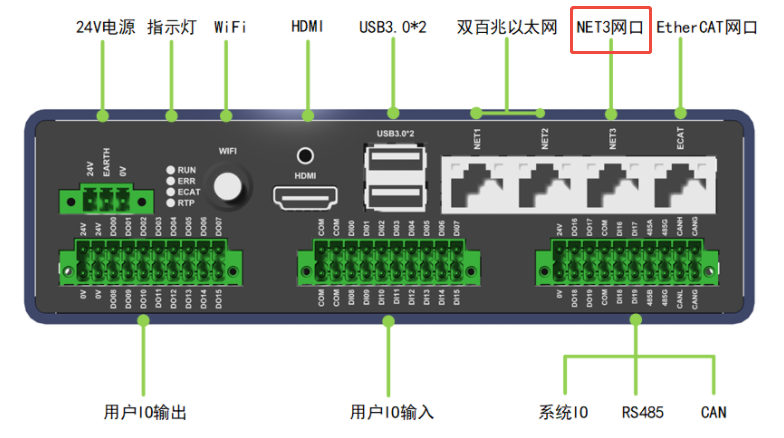

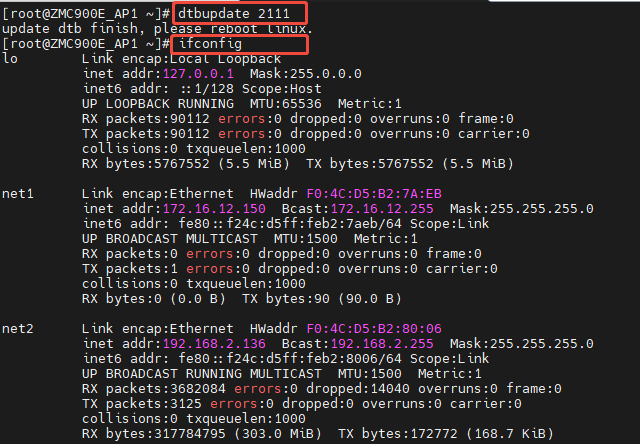

ZMC900E 的 NET3 端口作为第二主站通信口，出厂时默认为普通以太网口，需配置为 EtherCAT 通信口。操作步骤如下：首先通过 SSH 远程连接设备，进入后运行指令dtbupdate 2111，接着重启设备，重启后输入指令ifconfig，此时将无法看到 NET3 的网络配置，如下图所示。

2. 双主站程序

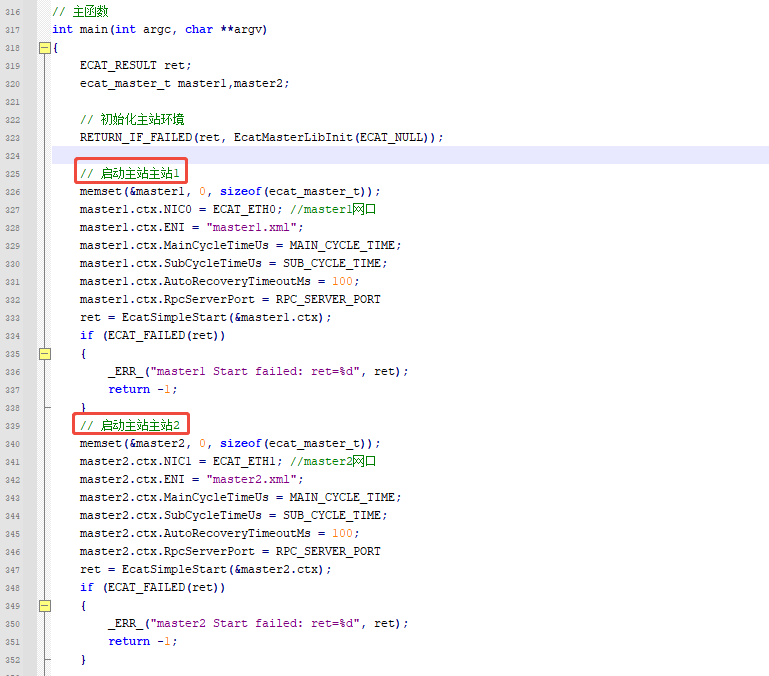

在程序中定义主站的两个句柄 master1 和 master2，分别使用这两个句柄对主站进行配置初始化，配置内容包括网卡、通信网络从站描述文件 (ENI)、通信周期等。接着使用 EcatSimpleStart () 接口进行初始化，若没有错误信息，就表示主站启动成功，例程代码如下图所示。

?多主站控制产品选型

ZMC900E集成了商业授权的EtherCAT主站解决方案，总线周期可选为250us，500us，1ms，2ms，通过EtherCAT总线可以扩展多达64个EtherCAT数字驱动轴或多个EtherCAT I/O。同时支持RS485 IO模块和EtherCAT IO模块扩展，为用户提供了多轴数、多IO点数的高性价比自动化解决方案。ZMC900E EtherCAT主站控制器是为设备制造商提供多轴数、多IO点数控制的新一代可靠智能的运动控制解决方案，可以广泛应用于注塑行业、冲压行业、车床行业、搬运码垛、关节机器人、喷涂、玻璃机、压铸机、包装设备、3C设备、锂电池设备、纺织、流水线工作站、非标自动化装备、特种机床等高端设备应用。
