Texas Instruments UCC14141EVM-068评估模块可展示UCC14141-Q1 DC/DC转换器模块，该模块采用扁平、3.5mm、宽体SOIC集成封装，可提供1.5W 5kVRMS 的隔离功率。TI UCC14141EVM-068 evm的工作范围为8VIN 至18V IN ，配置为VDD = 18V和V EE = -4V双输出。UCC14141EVM-068可展示高压、工业和汽车逆变器、电池管理系统、充电站以及各种隔离设备应用中的IGBT和SiC栅极驱动器集成电路所需的典型偏置电源电压。

数据手册：*附件：Texas Instruments UCC14141EVM-068评估模块数据手册.pdf

特性

• 在易于使用的测试平台上展示对SiC和IGBT栅极驱动偏置应用最重要的功能
• UCC14141-Q1 1.5W DC/DC转换器模块，具有双VDD 、VEE 输出，适用于SiC和IGBT栅极驱动IC偏置
• 5kVRMS 、输入OVP、输出OCP、功率限制、功率良好、启用和集成软启动
• AEC-Q100 +105°C、3.5pF隔离电容、SSM频率调制和低电磁辐射
• 变压器、功率级和控制功能完全集成在外形小巧的12.8mmx7.55mmx3.55mm宽、36引脚SOIC封装中

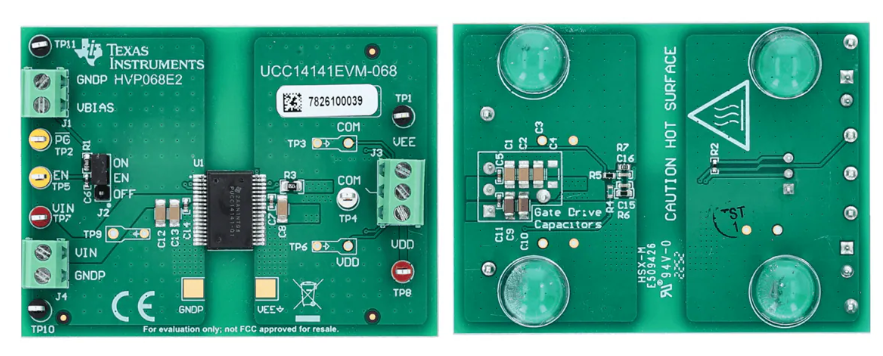

PCB布局

基于UCC14141-Q1的高效隔离式DC-DC电源模块技术解析

核心特性与电气规格

突破性的性能参数

UCC14141-Q1在12V输入电压下工作时，能够提供高达1.5W的隔离输出功率，支持18V至22V的正输出电压和-5V至0V的负输出电压配置。其电气性能亮点包括：

• ?高效率转换?：在12V输入、68mA负载条件下，转换效率可达41%
• ?宽输入范围?：支持10V至14V的输入电压（推荐12V工作）
• ?精准稳压?：VDD-VEE输出稳压精度达±2.5%（21.5V至22.5V）
• ?低纹波噪声?：VDD-VEE输出纹波电压仅240-290mVp-p
• ?快速响应?：启动时间典型值1.8ms，EN到/PG延迟4-5ms

灵活的配置选项

该模块提供多种配置方式，通过外部电阻网络可调节：

• VDD-VEE输出电压范围：15V至20V
• VEE-COM输出电压范围：-5V至0V
• 支持单正电源或双正/负电源配置

评估模块(EVM)详解

UCC14141EVM-068评估板设计

TI提供的UCC14141EVM-068评估板采用四层FR4 PCB设计，所有层均使用2盎司铜厚，展示了优化的EMI屏蔽设计技巧。评估板主要特点包括：

1. ?易用接口?：螺丝端子方便连接VIN、VDD和VEE
2. ?全面测试点?：战略布局的测试点便于测量关键波形
3. ?模块化设计?：允许快速更换不同版本的UCC1414x-Q1芯片
4. ?安全隔离?：严格的初级(GNDP)和次级(VEE)侧隔离设计

典型测试配置建议

为充分发挥评估板功能，TI推荐以下测试设备配置：

• ?电源?：
  • VBIAS：5V DC，10mA能力
  • VIN：20V DC，500mA能力
• ?负载?：
  • IVDD：电子负载或固定电阻，25V/200mA能力
  • IVEE：电子负载或固定电阻，5V/50mA能力
• ?测量仪器?：
  • 数字电压表(DVM)3台
  • 示波器：4通道，500MHz带宽以上
  • 电流探头和温度测量设备

关键应用设计考虑

热管理策略

在1.5W满载工作时，UCC14141-Q1模块外壳温度可能达到环境温度以上60°C。设计时需注意：

• 确保足够的PCB散热铜面积
• 避免在高温环境中长时间满负荷工作
• 考虑使用热成像仪监测实际工作温度

布局与EMI优化建议

基于评估板设计经验，推荐以下PCB布局实践：

1. ?地平面设计?：保持完整的地平面，使用缝合过孔增强屏蔽
2. ?去耦电容布置?：
   • 10μF陶瓷电容靠近VIN引脚
   • 0.1μF高频旁路电容尽量接近IC引脚
3. ?反馈网络布局?：将FBVDD/FBVEE相关元件集中布置，靠近VEEA引脚
4. ?隔离边界?：明确区分初级和次级电路，保持足够的爬电距离

保护功能与故障处理

UCC14141-Q1集成了全面的保护机制：

1. ? 欠压/过压保护(UVLO/OVP) ?：
   • 输入欠压锁定：VIN_OFF=8V(典型)
   • 输出过压保护：VDD-COM超过设定值110%时触发
2. ? 过流保护(OCP) ?：
   • VDD过流限制：112-117mA
   • VEE过流限制：35-42mA
3. ?热关断?：结温超过安全阈值时自动关闭
4. ?故障锁定?：某些故障条件下需要重启才能恢复

性能测试数据与波形分析

评估测试显示，UCC14141-Q1在不同工作条件下表现稳定：

• ?效率曲线?：在50%负载时效率约36%，满负载时提升至41%
• ?启动特性?：软启动过程平滑，无显著过冲
• ?动态响应?：对负载变化的调节迅速，恢复时间短
• ?纹波控制?：通过优化外部电容组合可进一步降低输出纹波

选型与替代方案

UCC14141-Q1系列提供多种选项满足不同需求：

结论与设计建议

UCC14141-Q1代表了隔离电源设计的重要进步，特别适合空间受限的高可靠性应用。设计时建议：

1. 严格遵循数据手册的布局指南
2. 根据实际负载情况优化外部电容选择
3. 充分利用评估板加速设计验证过程
4. 注意隔离边界设计，确保安全合规
