Texas Instruments UCC14141-Q1 5kV~~RMS~~ 隔离式DC-DC模块是符合汽车标准的高隔离电压DC-DC电源模块，设计用于为IGBT或SiC栅极驱动器供电。UCC14141-Q1集成了变压器和DC-DC控制器，采用专有架构，实现了高密度和极低排放。高精度输出电压可提供更好的沟道增强，从而提高系统效率，同时不会对功率器件栅极造成过大压力。UCC14141-Q1的输入电压既支持电动汽车宽泛的LiFePO4 电池电压 (8V-18V)，也支持稳压的12V轨 (10.8V-13.2V)，输出功率各不相同。

数据手册：*附件：Texas Instruments UCC14141-Q1 5kVRMS隔离式直流-直流模块数据手册.pdf

Texas Instruments UCC14141-Q1是一款完全集成的模块，具有片上器件保护功能，需要非常少的外部元件，可提供额外的特性。这些特性包括输入欠压锁定、过压锁定、输出电压电源正常比较器、过热关断、软启动超时、可调隔离式正负输出电压、使能引脚和开漏输出电源正常引脚。

特性

采用隔离变压器的完全集成高密度隔离式直流/直流模块
隔离式直流/直流模块，用于驱动：IGBT、SiC FET
输入电压范围：8V至18V，绝对最大值为32V
10.8V < VIN < 13.2V，TA ≤ 85°C时输出功率：1.5W
8V < VIN < 18V，TA ≤ 85°C时输出功率：1W
可调 (VDD - VEE) 输出电压（使用外部电阻器）：15V至25V，全温度范围内调节精度为±1.3%
可调 (COM - VEE) 输出电压（使用外部电阻器）：2.5V至 (VDD - VEE)，全温度范围内调节精度为±1.3%
使能、电源良好、UVLO、OVLO、软启动、短路、功率限制、欠压、过压和过热保护
采用扩频调制和集成变压器，电磁辐射低
CMTI >150kV/?s
符合汽车应用类AEC-Q100标准
- 温度等级1：-40°C ≤ TJ ≤ 150°C
- 温度等级1：-40°C ≤ TA ≤ 125°C
支持功能安全
- 来辅助功能安全系统设计的文档
计划中的安全相关认证
- 7071VPK 加强隔离，符合DIN EN IEC 60747-17 (VDE 0884-17) 标准
- 5000V~~RMS~~ 隔离1分钟，符合UL 1577标准
- 强化绝缘，符合CQC GB4943.1标准
36引脚、宽SSOP封装

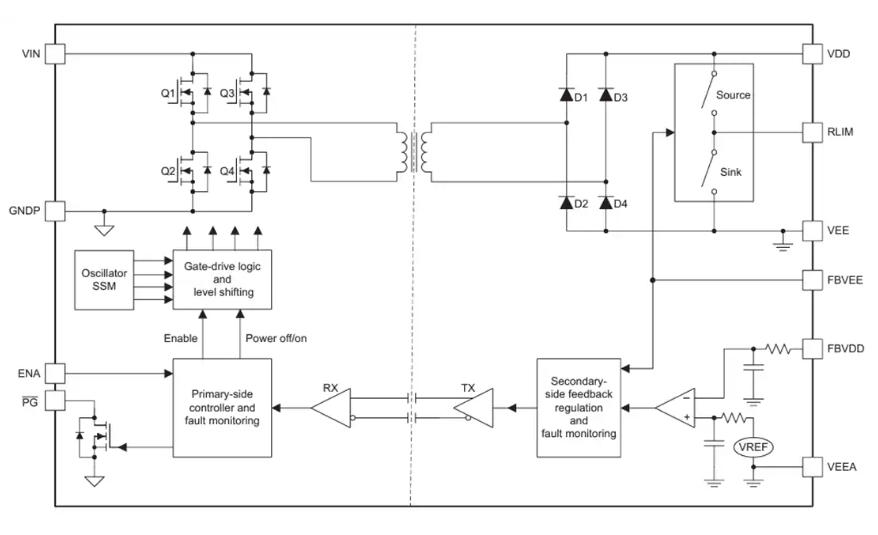

功能框图

德州仪器UCC14141-Q1隔离式DC/DC电源模块深度解析

一、产品核心特性

UCC14141-Q1是德州仪器(TI)推出的汽车级高密度隔离DC/DC电源模块，专为IGBT和SiC FET栅极驱动设计，具有以下突出特性：

?超高隔离性能?：>5kVRMS隔离电压，CMTI>150kV/μs
?宽输入电压范围?：8V至18V工作输入，支持12V电池直接连接
?双路可调输出?：
- (VDD-VEE)输出范围：15V至25V（±1.3%精度）
- (COM-VEE)输出范围：2.5V至(VDD-VEE)（±1.3%精度）
?高效率设计?：集成55mΩ高边/24mΩ低边MOSFET，最大95%占空比
?完备保护机制?：输入欠压/过压锁定、输出过流/短路保护、热关断等
